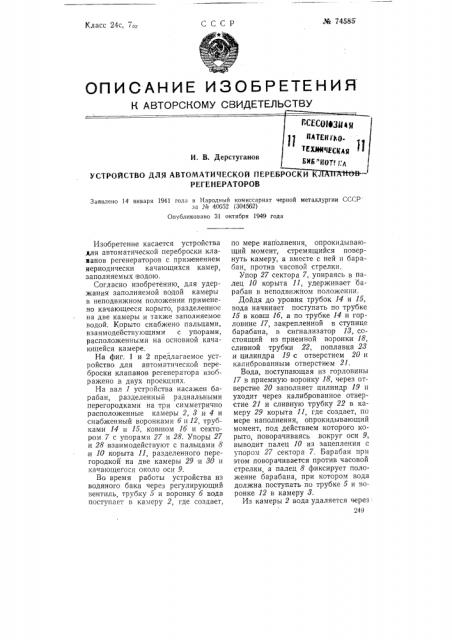

Ля 74585

СССР

Класс 24с, 7а, ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОЙ ПЕРЕБРОСКИ К

РЕГЕНЕРАТОРОВ

Заявлено 14 января 1941 года в Народный комиссариат черной металлургии СССР

3a _#_e 40552 (304562) Опубликовано 31 октября 1949 года

Изобретение касается устройства для автоматической переброски клаианов регенераторов с применением периодически качающихся камер, заполняемых водою.

Согласно изооретению, для удержания заполняемой водой камеры в неподвижном положении применено качающееся корыто, разделенное на две камеры и также заполняемое водой. Корыто снабжено пальцами, взаимодействующими с упорами, расположенными на основной качающейся камере, На фиг. 1 и 2 предлагаемое устройство для автоматической переброски клапанов регенератора изображено в двух проекциях.

На вал 1 устройства насажен барабан, разделенный радиальными перегородками на три симметрично расположенные камеры 2, 8 .и 4 и снабженный воронками 6 и 12, трубками 14 и 15, ковшом 16 и сектором 7 с упорами 27 и 28. Упоры 27 и 28 взаимодействуют с пальцами 8 ,и 10 корыта 11, разделенного перегородкой на две камеры 29 и 80 и качающегося около оси 9.

Во время работы устройства из водяного бака через регулирующий вентиль, труоку 5 и воронку 6 вода поступает в камеру 2, где создает, по мере наполнения, опрокидывающий момент, стремящийся повернуть камеру, а вместе с ней и барабан, против часовой стрелки, Упор 27 сектора 7, упираясь в палец 10 корыта 11, удерживает оарабан в неподвижном положении.

Дойдя до уровня трубок 14 и 15, вода начинает поступать по трубке

15 в ковш 16, а по трубке 14 и горловине 17, закрепленной в ступице барабана, в сигнализатор 18, состоящий из приемной воронки 18, сливной трубки 22, поплавка 28

:и цилиндра 19 с отверстием 20 и калиброванным отверстием 21.

Вода, поступающая из горловины

17 в приемную воронку 18, через огверстие 20 заполняет цилиндр 19 и уходит через калиброванное отверстие 21 и сливную трубку 22 в камеру 29 корыта 11, где создает, по мере наполнения, опрокидывающий момент, под действием которого корыто, поворачиваясь вокруг оси 9, выводит палец 10 из зацепления с упором 27 сектора 7. Барабан при этом поворачивается против часовой стрелки, а палец 8 фиксирует положение барабана, при котором вода должна поступать по трубке 5 и воронке 12 в камеру 8.

Из камеры 2 вода удаляется через:

249 № 74585

Фиг. 1

250 воронку б и срез 24 в канализацию или в бак отработанной воды.

Поплавок 23 сигнализатора 18, по мере заполнения водой цилиндра 19, поднимается и замыкает контакт 25 электрической лампочки, которая предупреждает обуслуживающий персонал о наступлении момента переброски клапанов регенератора.

Работа устройства при заполнении .водой камеры 3 происходит в такой же последовательности, как и при заполнении .камеры 2, с той лишь разницей, что вода из сигнализатора 18 по сливной тпубе 22 поступает уже не в правую камеру 29, а в левую 80 корыта 11, которое, опрокидыва;,сь, выводит палец 8 из соединения с упором 28 сектора 7.

Барабан при этом делает поворот по часовой стрелке, а палец 10 входит в соединение с упором 27 сектора 7. Вода удаляется из камеры 8 через воронку 12 и срез 2б.

Ковш 1б является резервуаром, из которого вода поступает в устройство для переключения газового клапана регенератора, чем и достигается синхронность в работе газового воздушного клапана регенератора.

Предмет изобретения

Устройство для автоматической переброски клапанов регенераторов с применением периодически качающихся заполняемых водою камер, отличающееся тем, что, с целью удержания заполняемой камеры в неподвижном положении впредь до ее наполнения, применено качающееся около средней оси, разделенное на две камеры и в свою очередь заполняемое водою корыто, которое снабжено пальцами 8 и 10, взаимодействующими с упорами, расположенными на основной качающейся камере.
