Реферат

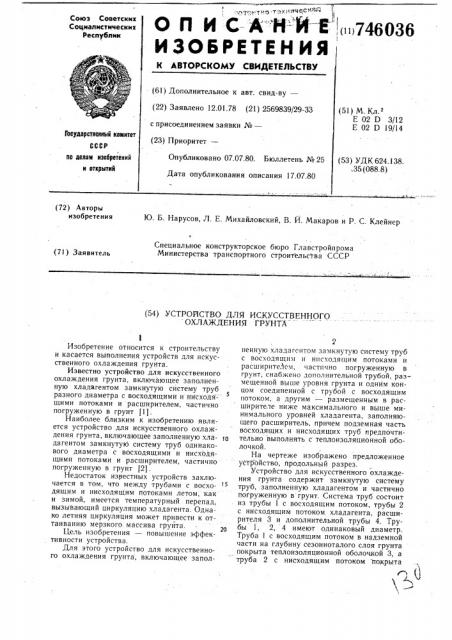

...,„>, тмg.òýõ Hi>

o n x c А"Н- И- К, »746оз6

Ы3ОБРЕТЕН ЫЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 12.01.78 (21) 2569839/29-33 с присоединением заявки №вЂ” (23) Приоритет— (51) X. Kл.

Е 02 D 3/12

Е 02 D 19/14

Государственный комитет

СССР но делам изобретений н открытий

Опубликовано 07.07.80. Бюллетень №25

Дата опубликования описания 17.07.80 (53) УДК 624.138..35 (088.8) (72) Авторы изобретения

Ю. Б. Нарусов, Л. Е. Михайловский, В. Й. Макаров и P. С. Клейнер

Ф

Специальное конструкторское бюро Главстройпрома

Министерства транспортного строительства СССР (71) Заявитель (54) УСТРОЛСТВО ДЛЯ ИСКУССТВЕННОГО

ОХЛАЖДЕНИЯ ГРУНТА го

Изобретение относится к строительству и касается выполнения устройств для искусственного охлаждения грунта.

Известно устройство для искусственного охлаждения грунта, включающее заполненную хладагентом замкнутую систему труб разного диаметра с восходящими и нисходящими потоками и расширителем, частично погруженную в грунт )1).

Наиболее близким к изобретению является устройство для искусственного охлаждения грунта, включающее заполненную хладагентом замкнутую систему труб одинакового диаметра с восходящими и нисходящими потоками и расширителем, частично погруженную в грунт (2).

Недостаток известных устройств заключается в том, что между трубами с восходящим и нисходящим потоками летом, как и зимой, имеется температурный перепад, вызывающий циркуляцию хладагента. Однако летняя циркуляция может привести к оттаиванию мерзкого массива груйта.

Цель изобретения — повышение эффективности устройства.

Для этого устройство для искусственного охлаждения грунта, включающее запол2 ненную хладагентом замкнутую систему труб с восходящим и нисходящим потоками и расширитеЛем, частично погруженную в грунт, снабжено дополнительной трубой, размещенной выше уровня грунта и одним концом соединенной с тр :бой с восходящим

5 потоком, а другим — размещенным в расширите,те ниже максимального и выше минимального уровней хладагента, заполняющего расширитель, причем подземная часть восходящих и нисходящих труб нредпочти10 тельно выполнять с теплоизоляционной оболочкой.

На чертеже изображено предложенное устройство, продольный разрез.

Устройство для искусственного охлаждения грунта содержит замкнутую систему труб, заполненную хладагентом и частично погруженную в грунт. Система труб состоит из трубы 1 с восходящим потоком, трубы 2 с нисходящим потоком хладагента, расширителя 3 и дополнительной трубы 4. Трубы 1, 2, 4 имеют одинаковый диаметр.

Труба 1 с восходящим потоком в надземной части на глубину сезонноталого слоя грунта покрыта теплоизоляционной оболочкой 3, а труба 2 с нисходящим потоком покрыта

746036

Формула изобретения

Составитель Г. Гаврнщук

Техред К. Шуфрнч Корректор М. Коста

Тираж 713 Подписное

ЦНИИПИ Государственного комитета СССР по делам нзобретеннн н открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Г1атент>, г. Ужгород, ул. Проектная, 4

Редактор И. Квачадзе

Заказ 3908/20 теплоизоляционной оболочкой 3 только"в подземной части на глубину"сезонноталого слоя грунта. Дополнительная труба 4 размеще: на выше уровня грунта и одним своим концом соединена с трубой 1 с восходящим потоком, а другим размещена в расширителе 3 между максимальным и минимальным уровнями хладагента, заполняющего расширитель.

В зимнее время года хладагент циркулирует по трубам 1 и 2 и охлаждает грунт основания. При этом дополнительная труба 4 в работе устройства в зимнее время не участвует, поскольку в это время года уровень хладагента в расширителе минимален и размещен ниже верхнего торца допол н и тел ьн ой трубы 4.

В летнее время года хладагент циркулирует по надземной части трубы 1 с восходящим потоком и дополнительной трубе 4, при этом подземная часть трубы 1 и труба 2 не работает, так как хладагент в подземной части труб 1 и 2 имеет большую плотность, 2о чем в .трубе 4, а верхний торец трубы 4 размещен ниже уровня хладагента, который в летний период года имеет максимальное значение.

Таким образом, наличие в устройстве дополнительной трубы 4 исключает летнюю циркуляцию хладагента в подземной части устройства и исключает растление замороженного массива грунта, в результате чего повышается эффективность зимнего охлаждающего действия устройства.

1. Устройство для искусственного охлаждения грунта, включающее заполненную хладагентом замкнутую систему труб с восходящим и нисходящим потоками и расширителем, частично погруженную в грунт, отличающееся тем, что, с целью повышения эффективности устройства, оно снабжено дополнительной трубой, размещенной выше уровня грунта и одним концом соединенной с трубой с восходящим потоком, а другим, размещенным в расширителе ниже максимального и выше минимального уровней хладагента, заполняющего расширитель.

2. Устройство по п. 1, отличающееся тем, что подземная часть восходящей и нисходящей труб снабжена теплоизоляционной оболочкой.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 163541, кл. Е 02 D 3/10, 1963.

2. Авторское свидетельство СССР № 542788, кл. Е 02 D 3/12, 1974.
