Реферат



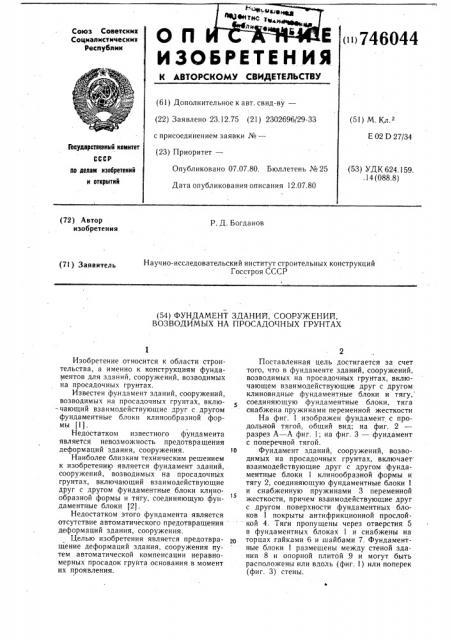

О П Е

ИЗОБРЕТЕН ИЯ

Союз Советскик

Социалистических

Республик (и>746044

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 23.12.75 (21) 2302696/29-33 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл.

Е 02 D 27/34

Государстеенный комитет

СССР (53) УДК 624.159..14 (088.8) Опубликовано 07.07.80. Бюллетень №25

Дата опубликования описания 12.07.80 по делам изобретений и открытий (72) Автор изобретения

P. Д. Богданов

Научно-исследовательский институт строительных конструкций

Госстроя СССР (71) Заявитель (54) ФУНДАМЕНТ ЗДАНИЙ СООРУЖЕНИЙ

ВОЗВОДИМЫХ НА ПРОСАДОЧНЫХ ГРУНТАХ

Изобретение относится к области строительства, а именно к конструкциям фундаментов для зданий, сооружений, возводимых на просадочных грунтах.

Известен фундамент зданий, сооружений, возводимых на просадочных грунтах, вклю-чающий взаимодействующие друг с другом фундаментные блоки клинообразной формы (1).

Недостатком известного фундамента является невозможность предотвращения деформаций здания, сооружения.

Наиболее близким техническим решением к изобретению является фундамент зданий, сооружений, возводимых на просадочных грунтах, включающий взаимодействующие друг с другом фундаментные блоки кл (нообразной формы и тягу, соединяющую фундаментные блоки (2).

Недостатком этого фундамента является отсутствие автоматического предотвращения деформаций здания, сооружения.

Целью изобретения является предотвращение деформаций здания, сооружения путем автоматической компенсации неравномерных просадок груйта основания в момент их проявления.

Поставленная цель достигается за счет того, что в фундаменте зданий, сооружений, возводимых на просадочных грунтах, включающем взаимодействующие друг с другом клиновидные фундаментные блоки и тягу, соединяющую фундаментные блоки, тяга снабжена пружинами переменной жесткости

На фиг. 1 изображен фундамент с продольной тягой, общий вид; на фиг. 2 разрез А — А фиг. 1; на фиг. 3 — фундамент с поперечной тягой.

1о Фундамент зданий, сооружений, возводимых на просадочных грунтах, включает взаимодействующие друг с другом фундаментные блоки 1 клинообразной формы и тягу 2, соединяющую фундаментные блоки 1 и снабженную пружинами 3 переменной жесткости, причем взаимодействующие друг с другом. поверхности фундаментных блоков 1 покрыты антифрикционной прослой кой 4. Тяги пропущены через отверстия 5 в фундаментных блоках 1 и снабжены на торцах гайками 6 и шайбами 7. Фундаментные блоки 1 размещены между стеной здания 8 и опорной плитой 9 и могут быть расположены или вдоль (фиг. 1) или поперек (фиг. 3) стены.

% о

4 ъ-Щ уф«

Фундамент работае г след®Зим образом. чающий взаимодействующие друг с другом

При просадке основания опорная плита 9 клиновидные фундаментные блоки и тягу, перемещается вниз, а фундаментные блоки 1 соединяющую фундаментные блоки, отлипод воздействием натяжения пружины 3 чаюи(ийся тем, что, с целью предотвращения смещаются, предохраняя от деформаций деформаций здания, сооружения путем автостену здания 8. матической компенсации неравномерных

Применение фундамента предотвращает просадок грунта основания в момент их

$ деформации здания, сооружения путем авто- проявления, тяга снабжена пружинами перематической компенсации неравномерньгх менной жесткости. просадок грунта основания в момент их проявления. Источники информации, принятые во внимание при экспертизе

Формула изобретения

1О

1. Авторское свидетельство СССР № 359344, кл. E 02 D 27/34, 1970.

Фундамент для зданий, сооружений, 2. Авторское свидетельство СССР возводимых на просадочных грунтах, вклю- № 571548, кл. Е 02 D 27/34, 19.12.75. (1Ф
