Устройство для спуска кабеля с насоснокомпрессорными трубами в скважину

Устройство для спуска кабеля с насоснокомпрессорными трубами в скважину

Иллюстрации

Показать все

Реферат



Вь< чюзяап

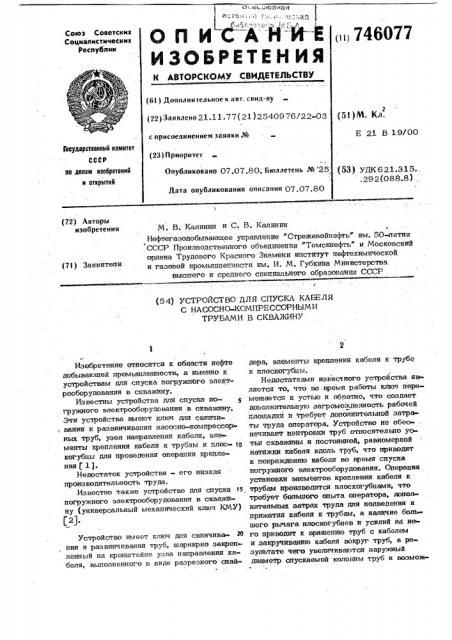

О П И вЂ” (-" - А Й - (if-Е „„746077

ИЗОБРЕТЕН Ия

Союз Советскив

Социалистические

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6! ) Дополнительное к авт. свид-ву (22) Заявлено 21.11,77(21 }2540976/22-03 (51) Щ. Кл. с присоединением заявки М

Е 21 В 19/00

Гааударстввнный комитет

СССР на делам изабрвтвннй и еткрытий (23) Приоритет

Опубликовано 07.07.80. Бюллетень N 25 (53 ) УДК 6 21.3 1 5., . 29 2 (088.8 ), Дата опубликования описания 07 07,80 (72) Авторы изобретения

М, Б. Калинин и С. В. Калинин а

Нефтегазодобьтваюпее управление "Стрежевойнефть" им. 50 -летия

СССР Производственного объединения Томскнефть и Московский ордена Трудового Красного Знамени институт нефтехимической и газовой промышленности им. И. М. Губкина Министерства высшего и среднего специального образования СССР (7т) Заявители (54) УСТРОЙСТВО ДЛЯ СПУСКА КАБЕЛЯ

С HACOCHG-КОМПРЕССОРНЫМ И

ТРУБАМИ В СКВАЖИНУ (23.

Изобретение относится к области нефте добываюшей промышленности, а именно к устройствам для спуска погружного электр рооборудования в скважину.

Известны. устройства для спуска погружного электрооборудования в скважину, Зти устройства имеют ключ для свинчи, вания и развинчивания насосно-компрессор ньтх труб, узел направления кабеля, элементы крепления кабеля к трубам и плос- (а когубцы для проведения операции крепления f 1), Недостаток устройства - его низкая производительность труда.

Известно также устройство для спуска 15 погружного электрооборудования в скважт ну {универсальный механический ключ КМУ) Устройство имеет ключ для свинчива 20 ния и развинчивания труб, шарнирно закрепленный на кронштейне узла направлении кабеля, выполненного в виде разрезного спайдера, элементы крепления кабеля к трубе и плоскогубцы, Недостатками известного устройства является то, что во время работы ключ перемешается к устью и обратно„что создает доцолнительнуто загромождеаность рабочей площадки и требует дополнительной затраты труда оператора. Устройство не обес- . печивает центровки труб относител ьно устья скважины и постоянной, равномерной натяжки кабеля вдоль труб, что приводит к повреждению кабеля во время спуска погружного электрооборудования. Операция установки элементов крепления кабеля к трубам производится плоскогубцами что требует большого опыта оператора, донолннтельттьтх затрах труда дпя подведения и прижатиа кабеля к трубам, а наличие большого рычага плоскогубцев и усилий на не го приводит к врашению труб с кабелем и закручиванию кабеля вокруг труб, в результате чего увеличиваются наружный диаметр спускаемой колонны труб и возмож4

77 4

40 из о бр етен ия

3 7460 ность повреждения кабеля о с"генки обсаднЬй колонны.

Целью настоящего изобретения является повышение производительности труда за счет сокращения времени спуска кабеля с насосно-компрессорными трубами.

Указанная цель достигается гем, что устройство снабжено узлом установки элементов крепления кабели к насоснокомпрессорным трубам, выполненным в ви- 10 де двух рычажных механизмов, установленных между двумя пластинами, причем один рычажный механизм выполнен в виде приводного и прижимного рычагов, шарнирно соединенных с пластинами и между собой, а другой рычажный механизм выполнен в виде приводного рычага, ша гуна и ползуна, соединенных шарнирно между собой, причем приводной рычаг соединен шарнирно спластинами,,а одна из пластин выполнена с направляющими, между которы.— ми расположен ползун рычажного механизма.

На фиг. 1 - общий вид устройства для спуска с частичным вырезом верхней части узла направления кабеля для лучшего йоказа конструкции, на фиг. 2 — сечение

А-А фиг. 1; на фиг. 3 - элемент крепле— ния; на фиг, 4, 5, 6, 7 - принцип работы узла установки элементов крепления кабеля к насосно-компрессорным трубам.

Устройство имеет узел направления ка- беля, состоящий из двух фланцев 1 (причем нижний фланец разрезной), соединенных ,четырьмя стойками 2, на котором установ- З5 лен автоматический центратор 3 и ключ 4 для сви чйванйя и развинчивания труб 5.

Креплениями, не показанными на чертеже, к узлу нагтравления кабеля крепится блок роликов 6, обеспечивающий равномерную и постоянную натяжку кабеля 7 вдоль спускаемой колонны труб 5, крепящегося к ней элементом крепления 8 с помощью узла установки элементов крепления 9, расположенного на направляющих 10, уста45 новленных, как и узел направления кабеля, на фланце трубной головки 11. Узел установки элементов крепления 9 имеет верхнюю и нижнюю пластины 12, между которыми установлены левый рычажный механизм, имеющий приводной 13 и прижимной 14 рычаги, шарнирно соединенные между собой и с пластинами 12 и правый рычажный механизм, имеющий приводной рычаг

15, шатун 16 и ползун 17, шарнирно со- 55 единенные между собой, при тем приводной рычаг 15 соединен шарнирно с пластинами 12. Нижняя пластина 12 снабжена направляющими 18 ползуна 17. Элемент крепления 8 выполнен в виде пояска 19 и пряжки 20.

После свинчивания труб 5 ключом 4; узел установки элементов крепления 9 с элементом крепления 8 подводится к трубам 5 с кабелем 7. При движении приводного рычага 13 поясок 19 прижимается . к трубам 5 прижимным рь,чагом 14. Затем приводится в движение приводной рычаг

15, и ползун 17 толкает пряжку 20 на свободный конец пояска 19, прижимая ее к трубам 5, При дальнейшем движении ползуна 17 продолжается зажимание пряжки 20 совместно с пояском 19. Свободный конец пояска 19 прижимным рычагом

l4 плотнее прижимается к трубам 5. При-. водные рычаги 13 и 15 механизмов приводятся в исходное положение, узел уста-! новки элементов крепления 9 отводится от труб 5 с кабелем .7 и производится спуск электрооборудования в скважину.

Использование предлагаемого устройства для спуска погружного электрооборудования в скважину обеспечивает по сравнению с существующими устройствами следующие преимущества: а) повышение производительности труда при сокращении времени на операцию установки элементов крепления кабеля к трубам (почти в два раза) и снижение трудоемкости; б) возможность применения более удобного в работе ключа для свинчивания и развинчивания труб; в) возможность применения автоматического центратора колонны. труб относительно устья скважины и блока роликов для равномерной и посгоянной натяжки кабеля вдоль колонны труб, а также при:— менение самого узла установки элементов . крепления кабеля к трубам, ликвидирую- щего проворачивания колонны, закручивание кабеля вокруг колонны и его провисание, позволяет предуттредить аварийные ситуации возникающие за счет образования сальниковых уплотнений из кабеля при подъеме электрооборудования и повысить качество ремонта скважин, оборудованных погружным электрооборудованием за счет снижения степени повреждения кабеля о стенки обсадной колонны, а также увеличить межремонтный период скважин и кабеля.

Форм ула

1, Устройство для спуска кабеля с насосно-компрессорнымй трубами в скважи7460 ну, включающее ключ для свинчивания и

1 развинчивания насосно-компрессорных ,труб, узел направления кабеля и элементы крепления кабеля к насосно-компрессорным трубам, о т л и ч а ю ш е е с я тем, что, с целью повышения производительности труда за счет сокрашения времени спуска кабеля насосно- компрессор. ными трубами, оно снабжено узлом установки элементов крепления кабеля к

l0 насосно-компрессорным трубам, выполненным в виде двух рычажных механизмов, установленных между двумя пластинами, причем один рычажный механизм выполнен в виде приводного и прижимного рычагов, 5 шарнирно соединенных с пластинами и меж77, 6 ду собой, а другой рычажныймеханизм выполнен в виде приводного рычага, шатуна и ползуна, соединенных шарнирно между собой, причем приводной рычаг соединен шарнирно с пластинами.

2. Устройство по п. l, о т л и ч а ю щ е е с я тем, что одна из пластин вьполнена с направляющими, между которыми расположен ползун рычажного механизма.

Источники информации, принятые во внимание при экспертизе

1. Сборник "Машины и нефтяное оборудование, М 3, 1975, с. 3.

2. Сборник Машины и нефтяное оборудование, No. 3, 1975, с, 3-4 (npîòîòèï).
