Реферат



л .. (Ъ

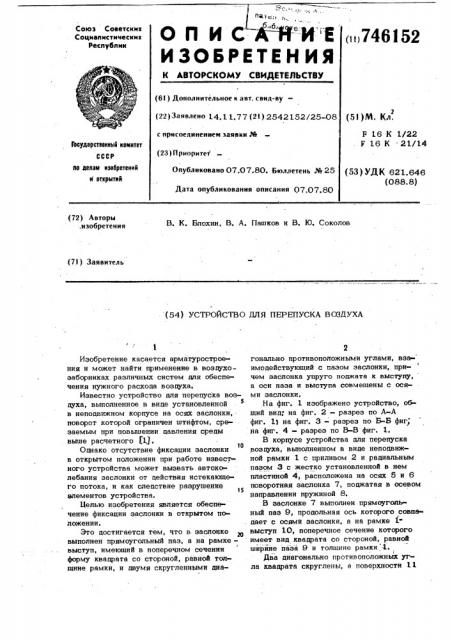

ОП ИСАЯИЕ

ИЗОБРЕТЕН ИЯ

Союз Советскик

Социалистичесиик респубпии (lt)746)I 52

* ,г

-йФ"

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву(22) Заявлено 14, 1 1.77 (21) 2542 152/25-08 (5 I ) M. Кл. с прнсоединенневт заявки,%

F 16 К 1/22

Р 16 К 21/14

Государственный комитет (23 ) П р нори тет (53) УДК 621.646 (088. 8) Опубликовано 07.07.80. Бюллетень,% 25

Дата опубликования описания 07.07.80 по делам изобретений и открытий (72) Авторы ,изобретения

B. К. Блохин, В. A. Пашков и В. Ю. Соколов (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ПЕРЕПУСКА ВОЗДУХА

Изобретение касается арматуростроения и может найти применение в возцухозаборниках различных систем для обеспечения нужного расхода воздуха.

Известно устройство для перепуска воздуха, выполненное в вице установленной в неподвижном корпусе на осях эаслонки,поворот которой ограничен штифтом, среэаемым при повышении цавления среды выше расчетного Щ.

Однако отсутствие фиксации заслонки в открытом положении при работе известного устройства может вызвать автоколебания заслонки от действия истекающего потока, и как следствие разрушение элементов устройства.

Белью изобретения является обеспечение фиксации заслонки в открытом положении, Это достигается тем, что в. заслонке выполнен прямоугольный паз, а на рамке—

I выступ, имеющий в поперечном сечении форму квацрата со стороной, равной толщине рамки, и двумя скругленными диагонально противоположными углами, вза- имодействующий с пазом заслонки, причем заслонка упруго поджата к выступу, а оси паза и выступа совмещены с осями заслонки.

На фиг. 1 изображено устройство, общий вид; на фиг. 2 — разрез по А-А фиг. 1) на фиг. 3 †разрез по Б-Б фиг, на фиг. 4 - разрез по B-В фиг. 1.

В корпусе устройства для перепуска воэцуха, выполненном в виде неподвижной рамки 1 с приливом 2 и радиальным пазом 3 с жестко установленной в нем пластиной 4, расположена на осях 5 и 6 поворотная заслонка 7, поджатая в осевом направлении пружиной 8, В заслонке 7 выполнен прямоугольный паэ 9, продольная ось которого совпадает с осями заслонки, а на рамке & выступ 10, поперечное сечение которого имеет вид квадрата со стороной, равной ширйне паза 9 и толщине рамки. .1.

Два диагонально противоположных угла квадрата скруглены, а поверхности 11

3 74615 служат упорами для поверхностей 12 заслонки 7 в ее открытом положении.

Рамка 1 устройства обращена стороной 13 навстречу избыточному давлению потока центр вращения 14 заслонки 7 смещен относительно центра давления 15.

В закрытом положении заслонка 7 удерживается от поворота пластиной 4, выполненной из материала с малоизменяемой величиной предела текучести при изменении рабочей- температуры, и упирается в прйлив 2, предотвращающий возмоЖность обратного поворота заслонки " ° 15

При повьииейии давления выше расчет ного возникает сила Р, стремящаяся повернуть заслонку 7; благодаря наличию эксцентриситета центра вращения 14 . относительно центра давления 15. Йласти- 2О на 4 сгибается, и заслонка 7 поворачи вается до упора поверхности 12 йааа 9 в поверхность 11 выступа 10. При этом . усилием пружины 8 заслонка 7 смещает ся в сторону выступа 10 и поверхности2 4 ми 12 паза, взаимодействующими с ответными поверхностями рамки 1, фиксируется от разворота.

Формула изобретения

Устройство дпя перепуска воздуха, в корпусе которого, выполненном в виде неподвижной рамки, установлена на осях поворотная заслонка, о т л,и ч а ю! I щ е е с я тем, что, с целью обеспечения фиксации заслонки в открытом положении, в заслонке выполнен прямоугольный паз, а на рамке - выступ, имеющий в поперечном сечении форму. квадрата со стороной, равной толщине рамки, и дву« мя скругленными диагонально противоположными углами, взаимодействующий с пазом заслонки, причем заслонка упруго поджата к выступу, а оси паза и выступа совмещены с осями заслонки.

Источники информации, принятые Во внимание при экспертизе

1. Патент ФРГ М 1158785, кл. 4 7Д, 47 03, опублик. 1964.

746152

А-4

Составитель Ю. Аляев .

Редактор Л. Народная Техред И. Асталош Корректор М. Вигула

Заказ 3919/26 Тираж 1095 Подписное

БНИИЛИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5 филиал ППП Патент, r. Ужгород, ул. Проектная, 4
