Устройство для контроля отклонений сопротивлений резисторов от заданных зон допуска

Устройство для контроля отклонений сопротивлений резисторов от заданных зон допуска

Иллюстрации

Показать все

Реферат



я,,- .у

jj

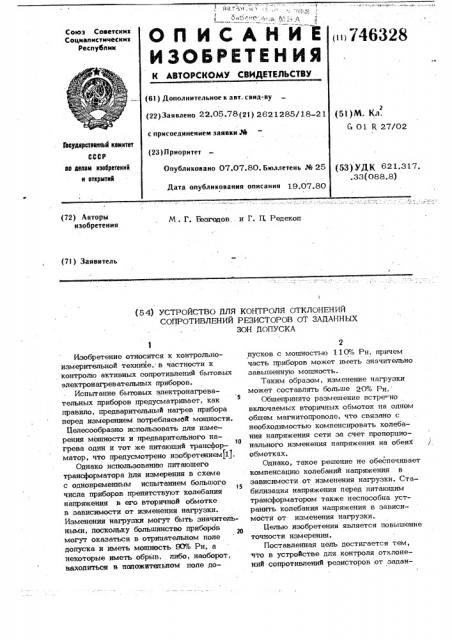

Союз Советскик

Социалистичесиик

Республик

jii 746328 к ьвтоискомь свидетельств (61) Дополнительное к авт. саид-ву (22) Заявлено 22.05.78(21) 2621285/18-21 с присоединением заявки М (23) Приоритет

Опубликовано 07.07.80. Бюллетень Рй 25

Дата опубликования описания 19.07.80 (5E)M. Кд.

G 01 К 27/02

3Ъеудлрстввнный комитет

СССР ао делам изобретений к открытнй (53) УДК 621.З17. .ЗЗ(088.8) (72) Авторы изобретения

М. Г. Еезгодов и Г. П. Редекоп (7E ) Заявитель (54) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ОТКЛОНЕНИЙ

СОПРОТИВЛЕНИЙ РЕЗИСТОРОВ ОТ ЗАДАННЫХ

ЗОН ДОПУСКА

Изобретение относится к контрольноизмерительной технике, в частности к контролю активных сопротивлений бытовых электронагревательных приборов.

Испытание бытовых электронагревательных приборов предусматривает, как правило, предварительный нагрев прибора перед измерением потребляемой мощности.

0елесообразно использовать для измерения мощности и предварительного на10 грева один и тот же питающий трансформатор, что предусмотрено изобретением(1).

Однако использованию питающего трансформатора для измерения в схеме с одновременнъцл испытанием большого

15 числа приборов препятствуют колебания напряжения в его вторичной обмотке в зависимости от изменения нагрузки.

Изменения нагрузки могут быть значительными, поскольку большинство приборов могут оказаться в отрицательном поле допуска и иметь мощность 90 9о Рн, а некоторые иметь обрыв, либо, наоборот, находиться и папожитвтьном поле до2 пусков с мощностью 110% Рн, причем часть приборов может иметь значительно завышенную мощность.

Таким образом, изменение нагрузки может составлять больше 20% Рн, Общепринято размещение встре" но включаемых вторичных обмоток на одном общем магнитопроводе, что связано с необходимостью компенсировать колебания напряжения сети за счет пропорционального изменения напряжения на обеих ) обмотках.

Однако, такое решение не обеспечивает компенсацию колебаний напряжения в зависимости от изменения нагрузки. Стабилизация напряжения перед питающим трансформатором также неспособна устранить колебания напряжения в зависимости от изменения нагрузки.

Белью изобретения является повышение точности измерения.

Поставленная цель достигается тем, что в устройстве для контроля отклонений сопротивлений резисторов от задан3 7463 ных зон допуска, содержшцем силовой трансформатор, образцовый резистор, усилитель, ко вторичной обмотке силового трансформатора подключены первичная обмотка первого измерительного трансформатора, один зажим для подклю5 чения измеряемого резистора, один из выводов образцового резистора и один вывод вторичной обмотки первого измерительного трансформатора, другой вывод що образцового резистора подключен к другому зажиму для подключения измеряемого резистора и к первичной обмотке второго измерительного трансформатора, другой вывод которой соединен с другим выводом вторичной обмотки первого измерительно-. го трансформатора, ко вторичной обмотке которого подключены усилитель и лампасигнализа тор.

Разделение питающего трансформатора на два — трансформатор силовой цепи и трансформатор измерительной цепи— позволяет включить. первичную обмотку трансформатора измерительной цепи на вторичную обмотку трасформатора силовой цепи, что обеспечивает изменение напряжения в измерительной цепи пропорционально изменению напряжения в силовой цепи. Одновременно такое соединение элементов схемы делает ее незави- 3о симой от колебания напряжений сети.

На чертеже представленая электрическая схема предлагаемого устройства.

Устройство содержит трансформатор 1 силовой цепи со вторичной обмоткой 2 и 35 трансформатор 3 измерительной цепи с первичной обмоткой 4 и вторичной обмоткой 5, испытываемые резисторы 6 и 6», измерительные трансформаторы 7 и 7 с первичными обмотками 8 и 8, и вторичными обмотками 9 и 9, образцовые резисторы 10 и 10, усилители (реле)

11 и 11 и сигнальные лампочки 12 и 12

Первичная обмотка 4 трансформато- 45 ра 3 измерительной цепи подключена к вторичной обмотке 2 трансформатора 1 силовой цепи.

Благодаря этому при изменении напряжения на вторичной обмотке 2 транс- 5" форматора 1 силовой цепи из-за измене ния нагрузки или люоой другой причины пропорционально этому изменению изме28 ф нится напряжение на вторичной обмотке 5 трансформатора 3 измерительной цепи.

Величина сопротивления образцового резистора Ц, определится пэ уравнения E,(1- ) R

Е, —, пРи à — напряжение втори:ной обмотки 2 трансформатора 1 силовой цепи;

Г.: — напряжение вторичной об2. мотки 5 трансформатора 3 измерительной цепи;

R — номинальное сопротивление нагревательного элемента;

- величина допуска в отно— сительных единицах.

Образцовый резистор Ко при этих условиях обеспечит симметричность схемы при достижении нагревательными элементами границы отрицательного или положительного поля допуска, что позволяет настроить усилитель (реле) 11 на один ток срабатывания.

Фop Мупа изобретения

Устройство для контроля отклонений сопротивлений резисторов от заданных зон допуска, содержащее силовой трансформатор, образцовый резистор, усилитель, о т л и ч а ю щ е е с я тем, что, с целью повышения точности измерения сопротивления, ко вторичной обмотке силового трансформатора подключены первичная обмотка первого измерительного трансформатора, один зажим для подключения измеряемого резистора, один из выводов образцового резистора и один вывод вторичной обмотки первого измерительного трансформатора, другой вывод образцового резистора подключен к другому зажиму для подключения измеряемого резистора и к первичной обмотке второго измерительного трансформатора, другой вывод которой соединен с другим выводом вторичной обмотки первого измерительного трансформатора, ко вторичной обмотке которого подключены усилитель и лампа-сигнализатор.
