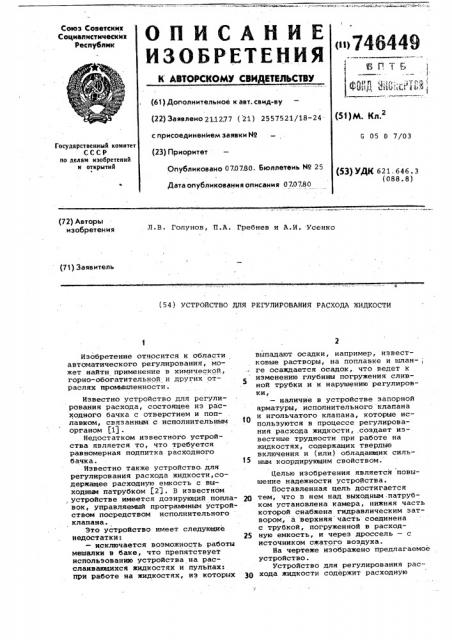

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ ЕТЕЛЬСУВУ

Союз Советскик

Социалистических

Республик о>746449 (61 ) Дополнительное к авт. сеид-ву (22} Заявлено 211277 (21) 2557521/18-24 (51) М. Кл. с присоединением заявки ¹ (23) Приоритет

G 05 0 7/03

Государственный комитет

СССР но делам изобретений и открытий

Опубликовано 0707.80. Бмллетеиь № 25

Дата опубликования описания 070780 (53) УДК 621, 646.3 (088.8) (72) Авторы изобретения

Л.В. Голунов, П.A. Гребнев и A.H. Усенко (71) Заявитель (54) УСТРОЙСТВО ДЛЯ РЕГУЛИРОВАНИЯ РАСХОДА ЖИДКОСТИ

Изобретение относится к области автоматического регулирования, может найти применение в химической, горно-обогатительной и других отраслях промышленности.

Известно устройство для регулирования расхода, состоящее из расходного бачка с отверстием и поплавком, связанным с исполнительным органом (1J.

Недостатком известного устройства является то, что требуется равномерная подпитка расходного бачка.

Известно также устройство. для регулирования расхода жидкости,содержащее расходную емкость с выходным патрубком (21. В известном, устройстве имеется дозирующий поплавок, управляемый программным устройством посредством исполнительного клапана.

Это устройство имеет следующие недостатки: — исключается воэможность работы мешалки в баке, что препятствует использованию устройства на расслаивакддихся жидкостях и пульпах: при работе на жидкостях, из которых выпадают осадки, например, известковые растворы, на поплавке и шлан- ге осаждается .осадок, что ведет к изменению глубины погружения сливной трубки и к нарушению регулировки, — наличие в устройстве запорной арматуры, исполнительного клапана и игольчатого клапана, которые используются в процессе регулирования расхода жидкости, создает известные трудности при работе на жидкостях, содержащих твердые включения и (или) обладающих сильным коордирующим свойством.

Целью изобретения является повышение надежности устройства.

Поставленная цель достигается тем, что в нем над выходным патрубком установлена камера, нижняя часть которой снабжена гидравлическим затвором, а верхняя часть соединена с трубкой, погруженной в расход25 ную емкость, и через дроссель — с источником сжатого воздуха.

На чертеже изображено предлагаемое устройство.

Устройство для регулирования расхода жидкости содержит расходную

746449 емкость 1 с выходным патрубком 2, над которым установлена камера 3, нижняя часть которой снабжена гидравлическим затвором 4, а верхняя часть соединена с трубкой 5, погруженной в расходную емкость 1, и через дроссель 6 — с источником сжатого воздуха (источник сжатого воздуха не показан). Выходной патрубок 2 оканчивается вертикальным участком

7. Камера 3 соединена с трубкой 5 трубопроводом 8, гадравлический затвор 4 оканчивается сливным патрубком 9.

Кроме того, для предотвращения аварийной ситуации при внезапном прекращении подачи воздуха в пьеэометрической трубке, на выходе сливного патрубка установлен нормально открытый пневматический клапан (на чертеже не показан).

Устройство работает следующим 20 образом.

Сжатый воздух подается через дроссель 6 в трубку 5, излишки воздуха, преодолевая гидростатическое давление, барботируют из трубки 5. Тоже 25 давление устанавливается в камере

3, соединенной с трубкой 5 трубопроводом 8.

Истечение жидкости из патрубка 2 зависит от разности давлений между гидростатическим давлением (в емкости 1) на уровне верхнего среза вертикального участка 7 и патрубка 2 и давлением воздуха в камере 3 (которое определяется давлением на выходе трубки 5).

Жидкость, поступившая в камеру 3, стекает по стенкам трубы (левой) гидравлического затвора 4, а иэ другой трубы (правой) соответствующее количество жидкости сливается через 40 сливной патрубок 9.

Увеличение расхода жидкости достигается тем, что трубки 5 поднимаются вверх, увеличивается разность Ь h.. 45

Для прекращения истечения жидкости пьезометрическая трубка 5 опускается ниже уровня у верхнего среза вертикального участка 7 патрубка 2 — величина д h принимает отрицательное значение.

В расходную емкость жидкость может закачиваться периодически или непрерывно. Объем бака не ограничен какими-либо конструктивными особенностямй предлагаемого устройства и поэтому периодическая подкачка жидкости может производиться с довольно длительными интервалами (смена,сутки), что значительно упрощает обслуживание.

Во время заполнения расходной емкости гидростатическое давление жидкости в трубопроводе 2 увеличивается (поскольку уровень жидкости в расходной емкости поднимается), но расход жидкости через вертикальный выходной патрубок 2 не изменяется, так как соответственно увеличивается и давление воздуха в камере 3, соединенной трубопроводом ,8 с трубкой 5.

Изменение расхода может быть осуществлено без остановки устройства путем изменения по вертикали положения трубки 5, изменяется разница уровней между нижним срезом трубки

5 и верхним срезом вертикального участка 7 патрубка 2.

В описанном устройстве отсутствуют вентили, клапаны, поплавки,датчики уровня и т.п. устройства, которые содержат трущиеся пары, работающие в среде дозируемой жидкости, что повышает надежность работы регулятора в целом.

Формула изобретения

Устройство для регулирования расхода жидкости, содержащее расходную емкость с выходным патрубком, о т л и ч а ю щ е е с я тем, что., с целью повышения надежности устройства, в нем над выходным патрубком установлена камера, нижняя часть которой снабжена гидравлическим затвором, à верхняя часть соединена с трубкой, погруженной в расходную емкость, и через дроссель— с источником сжатого воздуха.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 182902, кл. G 05 0 7/00, 1960.

2. Авторское свидетельство СССР

Р 178514, кл. G 05 0 7/00 1958 (прототип).
