Реферат



Класс 88с, З „.

СССР № 74666

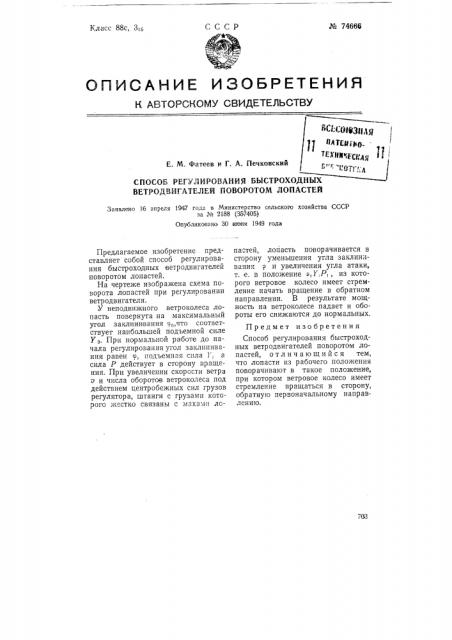

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

"©®ВЗИ,1Я плтсщн

TEA BN iFQrg<

Fl <"". -1<<-1-„, (<;д

Е. М. Фатеев и Г. A. Печковский

С П ОСОБ РЕГУЛ И РОВАН И Я БЫСТРОХОДНЫХ

ВЕТРОДВИГАТЕЛЕЙ ПОВОРОТОМ ЛОПАСТЕЙ

Заявлено 16 апреля 1947 года в Министерство сельского лоаяйства СССР за ¹ 2188 (357405) Опубликовано 30 ик>ня 1949 года пастей, лопасть поворачивается в сторону уменьшения угла заклинивания и увеличения угла атаки, т. е. в положение 1,Р,, из которого ветровое колесо имеет стремление начать вращение в обратном направлении. В результате мощность на ветроколесе падает и обороты его снижаются до нормальных.

Предлагаемое изобретение представляет собой способ регулирования быстроходных ветродвигателей поворотом лопастей.

На чертеже изображена схема поворота лопастей при регулировании ветродвигателя, У неподвижного ветроколеса лопасть повернута на максимальный угол заклинивания -"„что соответствует наибольшей подъемной силе

Ув. При нормальной работе до начала регулирования угол заклинивания равен <, подъемная сила Г< а сила Р действует в сторону вращения. При увеличении скорости ветра

v и числа оборотов ветроколеса под действием центробежных сил грузов регулятора, штанги с грузами которого жестко связаны с махами лоПредмет изобретения

Способ регулирования быстроходных ветродвигателей поворотом лопастей, отличающийся тем, что лопасти из рабочего положения поворачивают в такое положение, при котором ветровое колесо имеет стремление вращаться в сторону, обратную первоначальному направлению.
