Реферат

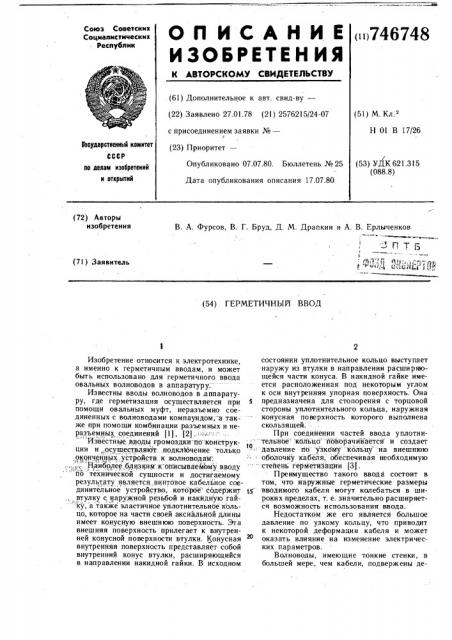

ОЛ ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (1)746748

Ф ъ. (61) Дополнительное к авт. свид-ву— (22) Заявлено 27.01.78 (21) 2576215/24-07 с присоединением заявки №вЂ”

/ (51) М. Кл.

Н 01 В 17/26

Государственный комитет

СССР (23) Приоритет—

Опубликовано 07.07.80. Бюллетень №25 (53) УДК 621.315 (088.8) по делам изобретений и открытий

Дата опубликования описания 17.07.80 (72) Авторы изобретения

В. А. Фурсов, В. Г. Бруд, Д. М. Драпкин и А. В. Ерлыченков -т 4-у - »

4 (71) Заявитель (54) ГЕРМЕТИЧНЫЙ ВВОД

Изобретение относится к электротехнике, а именно к герметичным вводам, и может быть использовано для герметичного ввода овальных волноводов в аппаратуру.

Известны вводы волноводов в аппаратуру, где герметизация осуществляется при помощи овальных муфт, неразъемно соединенных с волноводами компаундом,"а также при помощи комбинации разъемных и неразъемных соединений (1), (2) .. . -

" " Известные вводы громоздки по конструкции и „,осуществляют подключение только, оконч йных.,устройств, к волноводBM . ,; Наиболе близким,к описываемому вводу по технической сущности и достигаемому результату являетсц винтовое кабельное соединительное устройство, котброе содержит втулку с наружной резьбой и накидную гай ку, а также эластичное уплотнительное кольцо, которое на части своей аксиальной длины имеет конусную внешнюю поверхность. Эта внешняя поверхность прилегает к внутренней конусной поверхности втулки. бонусная внутренняя поверхность представляет собой внутренний конус втулки, расширяющийся в направлении накидной гайки. В исходном состоянии уплотнительное кольцо выступает наружу из втулки в направлении расширяющейся части конуса. В накидной гайке имеется расположенная под некоторым углом к оси внутренняя упорная поверхность. Она предназначена для стопорения с торцовой стороны уплотнительного кольца, наружная конусная поверхность которого выполнена скользящей.

При соединении частей ввода уплотни1О,, -: "тельное кольцо "поворачивается и создает давление По узкому кольцу на внешнюю оболочку кабеля, обеспечивая необходимую степень герметнзацни (3) .

Преимущество такого ввода состоит в том, что наружные герметические размеры вводимого кабеля могут колебаться в широких пределах, т. е. значительно расширяется возможность использования ввода.

Недостатком же его является большое давление по узкому кольцу, что приводит к некоторой деформации кабеля и может оказать влияние на изменение электрических параметров.

Волноводы, имеющие тонкие стенки, в большей мере, чем кабели, подвержены де746748 формации при давлении на оболочку. Эта деформация геометрических размеров приводит к изменению электрических параметров всего волноводного тракта.

Цель изобретения — повышение надежности ввода.

Это достигается тем, что известный герметичный ввод, содержащий корпус, в сквозном отверстии которого расположена уплотнительная шайба и прижимные элементы, содержит дополнительную шайбу с расположенным на ее торце, обращенном к основной шайбе, выступом в ввиде тонкостенного усеченного конуса, большее основание которого соответствует внутреннему диаметру дополнительной шайбы. На внутренней поверхности корпуса выполнен кольцевой выступ с коническими поверхностями, при этом шайбы расположены по обе стороны выступа на его конических поверхностях.

На фиг. 1 изображены элементы ввода; на фиг. 2 — уплотнительные шайбы в рабочем состоянии; на фиг. 3 — дополнительная уплотнительная шайба.

Герметичный ввод состоит из литых прижимных элементов 1 и 2, имеющих проходные овальные отверстия и овальные приливы 3 и 4; дополнительной эластичной шайбы 5, выполненной с коническим тонкостенным выступом 6; основной эластичной шайбы 7 и литого корпуса 8 с кольцевым выступом 9 по периметру внутренней стороны втулки. Выступ 9 имеет две конические поверхности «а», «б».

Волиовод 10 вводится в овальные отверстия деталей 1, 2, 5, 7, 8 и болтами 11, вста вле иными в резьбовые отверстия «в», соединяет прижимные элементы 1 и 2. При этом прилив 3 надавливает на эластичную шайбу 5, которая, скользя по поверхности «а», разворачивается и обжимает волновод по его наружному периметру. Внутренний диаметр шайбы 7 несколько больше наружного диаметра конического выступа 6.

При взаимодействии шайба 7 скользит по поверхности «б» и прижимает кониче кий выступ 6 к внешней поверхности волновода 10. Шайбы 5 и 7 располагаются по противоположным сторонам конусного выступа 9. При движении шайбы 5 по поверхности «а» кольцевого выступа 9 корпуса 8 она деформирует конический выступ 6, создавая большую поверхность соприкосновения с поверхностью волновода. В этом случае давление на единицу площади .волновода снижается, а площадь контактирования увеличиваетсяя.

Плоские уплотнения с шириной контакта по поверхности в> )0,5 мм определяется соотношением G = g>F, где G — нагрузка, перпендикулярная плоскости контакта;

g> — удельное давление контактирующих поверхностей;

F — контактирующая площадь.

При этом g> — — гп

К .+к.-p где map — коэффициент, уч тывающий влияние среды;

К,, К вЂ” коэффициенты, зависящие от материала уплотнения.

Из приведенных соотношений видно, что чем больше ширина контактирующей поверхности, тем меньше удельное давление.

Предложенный ввод позволяет достичь необходимой степени герметизации в месте стыка соединительной муфты при ограничении давления на единицу площади, так как увеличение поверхности соприкосновения позволяет в месте стыка перекрыть большее количество хаотически расположенных щелевидных каналов между коническим выступом 6 и волноводом, через которые проходит утечка газа и жидкости. При этом ограничение давления на единицу площади волновода предотвращает его деформацию и не изменяет электрических параметров волновода.

30 Формула изобретения

Герметичный ввод, содержащий корпус, в сквозном отверстии которого расположена уплотнительная шайба, и прижимные элементы, отличающийся тем, что, с целью повышения надежности, он содержит дополнительную шайбу с расположенным на его торце, обращенном к основной шайбе, выступом в виде тонкостенного усеченного конуса, большее основание которого соответствует внутреннему диаметру дополнительной шайбы, на внутренней поверхности корпуса выполнен кольцевой выступ с коническими поверхностями, при этом шайбы расположены по обе стороны выступа на его конических поверхностях.

4 Источники информации, принятые во внимание при экспертизе

1. Патент ФРГ № 1174871, кл. 21 с 23/07, 1952.

2. Патент Франции № 2195096, кл. Н 02 G 15/08, 1975.

3. Патент ФРГ № 1640968, кл. 21 с 24/02, 1968.
