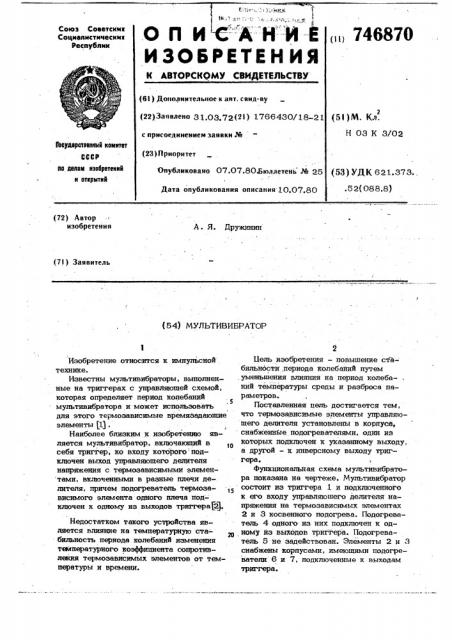

с .,",":,, 3 иР а, 1

- А Н И-Е

O ll HLC

ИЗОБРЕТЕН ИЯ,щ 746870

Союз Советскик

Социалистические

Реснублик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (5I)M. Кл, (22) Запвлено 31,03.72(2l ) 1766430/18-21

Н 03 К 3/02 с присоединением заявки №

Геаударетааннмй комитет

СССР пе делам наеаретеннй н откритнй (23)Приоритет

Опубликовано 07.07.80.Бюллетень № 25

Дата опубликования описания 10,07 80 (53) УДК 621.373., .52(088.8) (72) Автор изобретения

A . Я. Дружинин (71) Заявитель (54) МУЛЬТИВИБРАТОР

Изобретение относится к импульсной технике.

Известны мультивибраторы, выполненные на триггерах с управляющей схемой, которая определяет период колебаний мультивибра тора и может использовать для этого термозависимые времязадающие элементы (1) .

Наиболее близким к изобретению является мультивибратор, включающий в себя триггер, ко входу которого подключен выход управляющего делителя напряжения с термозависимыми элемен тами, включенными в разные плечи де-. лителя, причем подогреватель термозависимого элемента одного плеча под- ключен к одному из выходов триггера 23.

Недостатком такого устройства является влияние на температурную ста- бильность периода колебаний изменения температурного коэффициента сопротивления термозависимых элементов от темцературы и времени.

11ель изобретения — повышение стабильности,периода колебаний путем уменьшения влияния на период колебаний температуры среды и разброса параметров, Поставленная цель достигается тем, что термозависимые элементы управляющего делителя установлены в корпуса, снабженнйе подогревателями, один из которых подключен к указанному выходу, а другой — к инверсному выходу триггера.

Функциональная схема мультивибратора показана на чертеже. Мультивибратор состоит из триггера 1 и подключенного к его входу управляющего делителя напряжения на термозависимых элементах

2 и 3 косвенного подогрева. Подогреватель 4 одного из них подключен к одному из выходов триггера. Подогреватель 5 не задействован. Элементы 2 и 3 снабжены корпусами, имеющими подогреватели 6 и 7, подключенные к выходам триггера.

746870 гером, изменяется таким образом, что прчращение управляющего напряжения, а обусловленное возрастанием температуры среды, компенсируется. При понижении температуры среды стабилизация периода колебаний происходит аналогичным образом, но возрастает температура корпуса элемента 3, а температура корпуса элемента 2 уменьшается. В мостовой

10 схеме управления термозависимые элементы могут быть включены в разные ветви, а источник напряжения исключен.

Возможно применение одного термоэависимого элемента, йапример элемента 2, 15 с противоположным по знаку температурным коэффициентом. В этом случае оба термозависимых элемента включаются в одно плечо ветви моста. Между выходом моста и входом триггера могут быть включены сравнивающие устройства, например диодно-регенеративный компаPGTOP °

Мультивибратор работает следующим образом.

В полупериод колебаний, когда открыт правая " половина триггера 1, происходит нагрев термозависимого элемента 3, имеющего отрицательный температурный коэффициент, от подогревателя 4, в результате чего напряжение на входе триггера (либо ток при управлении током) уменьщается по абсолютной величине.

При определенном значении этого на пряжения, соответствующем порогу срабатывания, триггер переходит в состояние, когда его левая половина открыта.

- Начинается охлаждение термозависимого элемента 3 и возрастание по абсолютной величине напряжения на входе триггера до значения, соответствующего второму порогу опрокидывания, после чего триг. гер возвращается в исходное состояние.

Затем процесс повторяется и т.д. При работе мультивибратора в поЛупериоды; когда открыта левая половина триггера, происходит нагрев корпуса термозависимого элемента 2, а в полупериоды, ког- 25 да открыта правая половина триггера, происходит нагрев корпуса элемента 3.

Тепловая постоянная времени корпуса выбирается существенно больше, чем постоянная собственно термозависимого элемента, и длитеЛьНбс 1 ь "полупериодов колебаний, поэтому колебания температуры корпуса в процессе работы мультивибратора малы.

При изменении температуры среды, 35 например при ее увеличении, длитель-. ность йолупериода, соответствующего нагреву элемента 3, уменьшается, а длительность полупериода, соответствующего охлаждению элемента 3, возрастает. 0

При этом скважность импульсов тока, поступающих в подогреватель 4, увеличивается, а скважность импульсов в "iroaovpesavene 5 уменьшается. Это приводит к уменьшению средней температуры корпуса элемента 3 и повышению температуры корпуса элемента 2. В результате сопротивление элемента 2 уменьшается, а элемента 3 — возрастает.

При этом напряжение, управляющее триг- 50

Формула изобретения

Мультивибратор, включающий в себя триггер, ко входу которого подключен выход управлгощего делителя напряжения с темоэависимыми элементами, включейными в разные плечи делителя, причем подогреватель термозависимого элемента одного плеча подключен к одному иэ выходов триггера, о т л и— ч а ю шийся тем, что, с целью повышения стабильности периода колебаний мультивибратора, термозависимые элементы управляющего делителя установлены в корпуса, снабженные подогревателями, один из которых подключен к указанному выходу, à другой — к инверсному выходу триггера.

Источники информации, принятые во внимание при экспертизе

1. Нйколаевский И. P. Полупроводни- . ковые приборы в технике электросвязи, вып. 6, 1970, с. 178-179.

2. Авторское свидетельство СССР № 310361, кл. Н 03 К 3/02, 1971 (прототип) .
