Керамическая масса для изготовления фасадных плиток

Керамическая масса для изготовления фасадных плиток

Иллюстрации

Показать все

Реферат

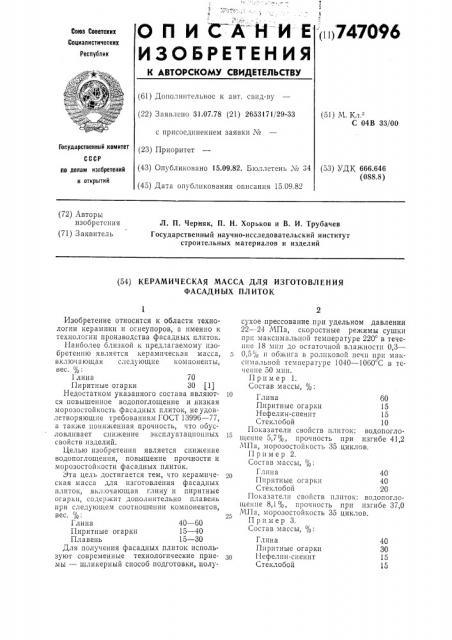

i и 7470 96

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свнд-ву (22) Заявлено 31.07.78 (21) 2653171/29-33 с присоединением заявки ¹ (23) Приоритет (43) Опубликовано 15.09.82. Бюллетень ¹ 34 (45) Дата опубликования описания 15.09.82 (51) .1 К, з

С 04В 33/00

Государственный комитет (53) УДК 666.646 (088,8) ло делам изобретений н открытий (72) Авторы изобретсния (71) Заявитель

Л. П. Черняк, П. Н. Хорьков и В. И. Трубачев

Государственный научно-исследовательский институт строительных материалов и изделий (54) КЕРАМИЧЕСКАЯ МАССА ДЛЯ ИЗГОТОВЛЕНИЯ

ФАСАДНЫХ ПЛИТОК

Изобретение относится к области технологии керамики и огнеупоров, а именно к технологии производства фасадных плиток.

Наиболее близкой к предлагаемому изобретению является керамичес1 ая масса, 5 включающая следующие компоненты, вес. %;

I лина 70

Пиритные огарки 30 (1)

Недостатком указанного состава являют- 10 ся повышенное водопоглощение и низкая морозостойкость фасадных плиток, не удовлетворяющие требованиям ГОСТ 13996 — 77, а также пониженная прочность, что обусловливает снижение эксплуатационных свойств изделий.

Целью изобретения является снижение водопоглощения, повышение прочности и морозостойкости фасадных плиток.

Эта цель достигается тем, что керамическая масса для изготовления фасадных плиток, включающая глину и пиритные огарки, содержит дополнительно плавень при следующем соотношении компонентов, вес. %: 95

Глина 40 — 60

Пиритные огарки 15 — 40

Плавень 15 — 30

Для получения фасадных плиток используют современные технологические приемы — шликерный способ подготовки, полусухое прессование при удельном давлении

22 — 24 МПа, скоростные режимы сушки прп максимальной температуре 220 в течение 18 мнн до остаточной влажности 0,3—

0,5% и обжига в роликовой печи прн максимальной температуре 1040 †10 С в течение 50 мнн.

Пример 1.

Состав массы, %:

1 лина 60

Пиритные огарки 15

Нефелин-сиенпт 15

Стеклобой 10

Показатели свойств плиток: водопоглощенпе 5,7%, прочность при изгибе 41,2

МПа, морозостойкость 35 циклов, Пример 2.

Состав массы, %:

Глина 40

Пнритные огарки 40

Стеклобой 20

Показатели свойств плиток: водопоглощенне 8,1%, прочность прп изгибе 37,0

МПа, морозостойкость 35 циклов.

Пример 3.

Состав массы, %:

Глина

Ппритные огарки

Нефелнн-сненит

Стеклобой

747096

Формула изобретения

Составитель Л. Гостева

Текред А. Камышникова

Редактор М. Ленина

Корректор Л. Орлова

Заказ 1439/12 Изд. ¹ 218 Тираж 640 Поди и си ос

Н110 «11оиск» Государственного комитета СССР по делам изобретений ti открытии!

113035, Москва, ?К-35, Раушская паб., д. 4, 5

Типограф,iii, ир. Сапунова, 2

Показатели свойств плиток: водопоглощение 8,0%, прочность при изгибе 37,6

МПа, морозостойкость 35 циклов. Цвет черепка неглазурованных плиток от светлокрасного до темно-вишневого, в зависимости температуры обжига.

Керамическая масса для изготовления фасадных плиток, включающая глину и пиритные огарк:I, отлич ающаяс я тем, что, с целью снижения водопоглощения, повышения прочностп If морозостойкости, она допол. птельно содержит п7affefff, при сле7ующем соотношении компонентов, вес. " о.

Глина 40 — 60

Пнритные огарки 15 — 40

Плавснь 15 — 30 р!."точннки информации, 10 принятыс во внимание при экспертизе

1. Реферативная информация ВНИИЭСМ серия «Керамическая иром-IIII.:ñffíîñòü», М., 1973, вып. 10, с. 27.
