Реферат



н м >ciи, ° .си »;

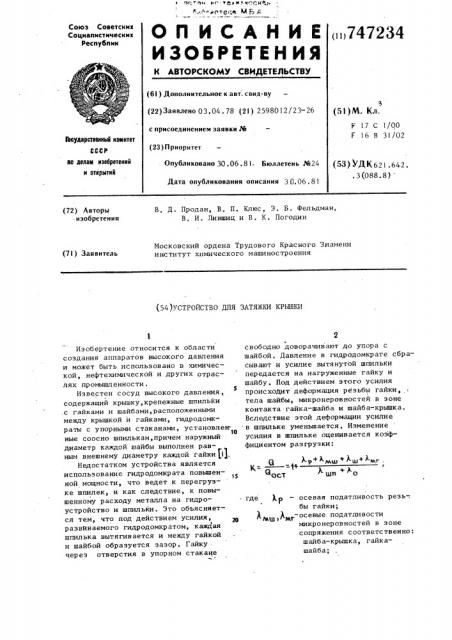

",. i моталке, ал F, ОП ИСАНИ Е

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

< 1747234

Союз Советских

Социалистических

Республик (6! ) Дополнительное к авт . свид-ву (22)Заявлено 03,04. 78 (21) 2598012/23-26 (53}M. Кл.

17 С 1/00

F 16 В 31/02 с присоединением заявки,%

Ввударствеиный кемитет

СССР (23) Приоритет (53} УДК62 .642.. 3 (088. 8) IIo делам иэееретеннй н открытий

Опубликовано 30.06.8! Бюллетень J%24

Дата опубликования описания 3 О. 06 . 8 1

В. Д. Продан, В. П. Клюс, 3 . .Б. Фельдман, В. И. Лившиц и В. К. Погодин (72) Авторы изобретения

Московский ордена Трудового Красного Знамени институт химического машиностроения (7!) Заявитель (54}УСТРОЙСТВО ДЛЯ ЗАТЯЖКИ КРЫШКИ

Изобертение относится к области создания аппаратов высокого давления и может быть использовано в химической, нефтехимической и других отраслях промышленности.

Из в ес те н с ссуд высокого давл ения, содержащий крышку, крепежные шпильки .с гайками и шайбами, расположенными между крышкой и гайками, гидродомкраты с упорными стаканами, установлен10 ные соосно шпилькам, причем наружный диаметр каждой шайбы выполнен равным внешнему диаметру каждой гайки Ц

Недостатком устройства является использование гидродомкрата повышенной мощности, что ведет к перегрузке шпилек, и как следствие, к повышенному расходу металла на гидроустройство и шпильки. Это объясняется тем, что под действием усилия, 1 развйваемогo гидродомкратом, каждая шпилька вытягивается и между гайкой и шайбой образуется зазор. Гайку через отверстия в упорном стакане

2 свободно доворачивают до упора с шайбой, Давление в гидродомкрате сбрасывают и усилие вытянутой шпильки передается на нагруженные гайку и шайбу. Под действием этого усилия происходит деформация резьбы гайки, тела шайбы, микронеровностей в зоне контакта гайка †шай и шайба-крышка.

Вследствие этой деформации усилие в шпильке уменьшается, Изменение усилия в шпильке оценивается коэффициентом разгрузки:

Q "-Р ми+ ш+ -мг .

У, = — =1+

I (биост ап + "о где p — осевая податливость резь-. бы гайки; „„ -осевые податливости .МЩ> микронеровностей в зоне сопряжения с оотв етс твенно: шайб а-крышка, гайк ашайба;

747234 4 выбирают поворотом гайки 3 через окна 7 нагрузку с гидродомкрата 5 снимают. Сжато-растянутая шайба 4 возвращается в исходное положение и нагружает дополнительно шпильку 2. От усилия вытянутой шпильки 2 происходит деформация только резьбы гайки и микронеровностей в зоне контакта гайка-шайба. Величина коэффициента

10 разгрузки существенно уменьшается.

Коэффициент разгрузки в этом случает определяется по формуле:

20

30

Формул а и 3 о бр е тения

3.,„— осевая податливость шайбы; -шц — осевая подаливость шпиль— ки; — Осевая подаливость стягиваем деталей;

Q — усилие, развиваемое гидродомкратом;

Ц вЂ” остаточное усилие в шпильке, Величина коэффициента разгрузки в этом случае равна 1,6 — 1,8, что требует применение гидродомкратов повышенной мощности.

Цель изобретения — уменьшение мощ но с ти гидр од омкр а та . .Это достигается тем, что наружный диаметр каждой шайбы выполняют равным не менее наружного диаметра каждого упорного стакана, при этом сопрягаемые поверхности шайбы и упорного стакана выполнены коническими с вершиной конуса, направленной к поверхности крышки .

На чертеже изображен узел крепления крышки сосуда высокого давпения, общий вид.

Сосуд высокого давления содержит крьш ку 1, крепежные шпильки 2, гайки

3, шайбы 4, гидродомкраты 5 с упорными стаканами 6. Гидродомкраты 5 установлены соосно крепежным шпилькам 2.

Упорные стаканы 6 выполнены с окнами

7. Сопрягаемые поверхности шайб 4 и упорных стаканов 6 выполнены коническими с вершиной 8 конуса, направленной к поверхности крышки 1.

Устроиство работает следующим образом.

На каждую крепежную шпильку 2 устанавливают гидродомкрат 5 таким образом, что упорный стакан 6 своей конической поверхностью упирается в коническую поверхность. шайбы 4. при 5 нагружении крепежной шпильки 2 гидродомкратом 5 происходит вытяжка шпиль— ки 2, а одновременно с этим, деформация шайбы 4 как в осевом, так и в радиальном направлении за счет конического сопряжения упорного стакана

6 и шайбы 4.Пои этом между гайкой 3 и шайбой 4 образуется зазор. После нагружения шпильки 2 этот зазор где Х 1п, — осевая состав- яюща>. р,.— диальной деформации:и, . от наличия конуснос г;l углом с)..

Как показали проведенные расчеты и испытания, величина коэффициента раз груз ки при ис пол ьз ов анни ус тр ой— ства уменьшена с 1,70 до 1,15. В соответствии с этим, требуемое усилие гидродомкратов на шпильке уменьшается с 110000 кг до 73000 кг, для сосуда диаметром 850 мм, работающего под давлением 1500 атм, т. е. íà 32K

Примерно на эту же величину уменьшится и металлоемкость гидроустройства.

Устройство для затяжки крышки, содержащее крепежные шпильки с гайка— ми и шайбами, расположенными между крышкой и гайками, гидродомкраты с упорными стаканами, установленные

c,ooñía шпилькам, о т л и ч а ю щ ее с я тем, что, с целью уменьшения требуемой мощности гидродомкратl, наружный диаметр шайбы выполнен равным не менее наружного диаметра упорного стакана, при этом сопрягаемые поверхности шайбы и упорного стакана выполнены коническими с вершиной конуса, направленной к поверхности крышки.

И с то чни ки и нф ор маци и, принятые во внимание при экспертизе

), журнал" ЯСЪ Е12t I. МЦ5СЪ ЕВМСО-И"

1972, 72, Н - 14, с. 75.

747234

Составитель С. Фатеева

Редактор Т. Колодцева Техред Т.Маточка Корректор Л. Иван

Заказ 4525/18 Тираж 549 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул . Проектная,4
