Реферат

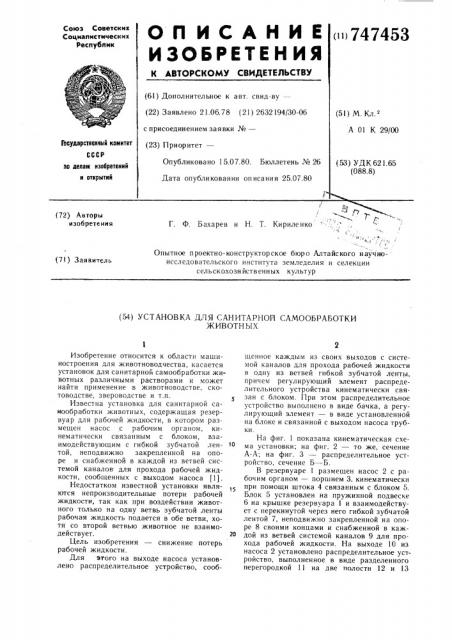

ОП ИСАНИЕ(747453

ИЗОБРЕТЕ Н ИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 21.06.78 (21) 2632194/30-06 с присоединением заявки №вЂ” (23) Приоритет— (51) М. К„.

А 01 К 29/00

Государственный комитет

СССР

Опубликовано 15.07.80. Бюллетень № 26

Дата опубликования описания 25.07.80 (53) УДК 621.65 (088.8) по делам изооретеиий и открытий (72) Авторы изобретения

Г. Ф. Бахарев и Н. Т. Кириле нко. с

k,c

Опытное проектно-конструкторское бюро Алтайского научноисследовательского института земледелия и селекции сельскохозяйственных культур (7! ) Заявитель (54) УС Т АНОВ КА Дл Я САН ИТА РНОЛ САМООБРАБОТКИ

ЖИВОТН biX

Изобретение относится к области машиностроения для животноводчества, касается установок для санитарной самообработки животных различными растворами и может найти применение в животноводстве, скотоводстве, звероводстве и т.rt.

Известна установка для санитарной самообработки животных, содержащая резервуар для рабочей жидкости, в котором размещен насос с рабочим органом, кинематически связанным с блоком, взаимодействующим с гибкой зубчатой лен- 1О той, неподвижно закрепленной на опоре и снабженной в каждой из ветвей системой каналов для прохода рабочей жидкости, сообщенных с выходом насоса (1).

Недостатком известной установки являются непроизводительные потери рабочей жидкости, так как при воздействии животного только на одну ветвь зубчатой ленты рабочая жидкость подается в обе ветви, хотя со второй ветвью животное не взаимодействует.

Цель изобретения — снижение потерь рабочей жидкости.

Для этого на выходе насоса установлено распределительное устройство, сообщенное каждым из своих выходов с системой каналов для прохода рабочей жидкости в одну из ветвей гибкой зубчатой ленты, причем регулирующий элемент распределительного устройства кинематически связан с блоком. При этом распределительное устройство выполнено в виде бачка, а регулирующий элемент — в виде установленной на блоке и связанной с выходом насоса трубки.

На фиг. 1 показана кинематическая схема установки; на фиг. 2 — то же, сечение

А-А; на фиг. 3 — распределительное устройство, сечение Б — Б.

В резервуаре 1 размещен насос 2 с рабочим органом — поршнем 3, кинематически при помощи штока 4 связанным с блоком 5.

Блок 5 установлен на пружинной подвеске

6 на крышке резервуара 1 и взаимодействует с перекинутой через него гибкой зубчатой лентой 7, неподвижно закрепленной на опоре 8 своими концами и снабженной в каждой из ветвей системой каналов 9 для прохода рабочей жидкости. На выходе 10 из насоса 2 установлено распределительное устройство, выполненное в виде разделенного перегородкой 11 на две полости 12 и 13

747453 бачка 14, Регулирующий элемент распределительного устройства кинематически связан с блоком 5 и выполнен в виде установленной на блоке 5 и связанной с выходом

10 насоса 2 трубки 15. Трубка 15 сообщена вторым концом, в котором установлен дроссель 16, с полостью резервуара 1, а в средней части имеет расположенное над бачком

14 сопло 17, Каждый из выходов 18 и 19 распределительного устройства — бачка 14 сообщен с системой каналов 9 для прохода рабочей жидкости в одну из ветвей гибкой зубчатой ленты 7.

При чесании животное воздействет на одну из ветвей гибкой зубчатой ленты 7, которая прогибается и нажимает на блок 5.

Блок 5 опускается на пружинной подвеске 6, приводя в движение через шток 4 поршень

3 насоса 2. Насос подает рабочую жидкость на выход 10. Одновременно с опусканием блок 5 поворачивается на некоторый угол, связанная с ним трубка 15 отклоняется в сторону ветви гибкой ленты 7, на которую в это время воздействует животное, и рабочая жидкость с выхода 10 насоса 2 поступает через сопло 17 в ту полость 12 или 13 бачка 14, которая находится со стороны ветви ленты 7, подвергающейся воздействию животного. С выхода 8 или 19 соответствующей полости 12 или 13 рабочая жидкость поступает в систему каналов 9 указанной ветви ленты 7 и попадает на кожу животного.

При чесании животное периодически воздействует на ветвь гибкой ленты 7, вызывая периодическое движение блока 5 со штоком 4 и поршнем 3 вниз. Обратный ход блока 5 штока 4 и поршня 3 осуществляется под действием пружины 6.

Дросселем 16 регулируют подачу рабочей жидкости в бачок 14. При этом меняется соотношение потоков, поступающих в бачок 14 через сопло 17 и обратно в резервуар через дроссель 16.

Применение распределительного устройства позволяет значительно снизить непроизводительные затраты рабочей жидкости и тем самым повысить экономичность установки.

Формула изобретения

1. Установка для санитарной самообработки животных, содержащая резервуар для рабочей жидкости, в котором размещен насос с рабочим органом, кинематически связанным с блоком, взаимодействующим с гибкой зубчатой лентой, неподвижно закрепленной на опоре и снабженной в каждой из ветвей системой каналов для прохода рабочей жидкости, сообщенных с выходом насоса, отличающаяся тем, что, с целью снию жения потерь рабочей жидкости, на выходе из насоса устанбвлено распределительное устройство, сообщенное каждым из своих выходов с системой каналов для прохода рабочей жидкости в одну из ветвей гибкой зубчатой ленты, причем регулирующий элемент распределительного устройства кинематически связан с блоком.

2. Установка по п. 1, отличающаяся тем, что распределительное устройство выполнено в виде разделенного перегородкой на две

3о полости бачка, а регулирующий элемент — в виде установленной на блоке и связанной с выходом насоса трубки.

Источники информации, принятые во внимание при экспертизе

1. Патент СШЛ М 3831559, кл. 119 — 157, 1974 (прототип) .

747453

/7

Составитель В. Грузинов

Редактор Т. Орловская Техред К. Шуфрич Корректор М. Демчик

Заказ 4115/1 Тираж 723 -- Подннсное

ЦНИИПИ Государственного комитета СССР по делам изобретений и зоткрыз ий

1 13035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», r. Ужгород, ул. Проектная, 4
