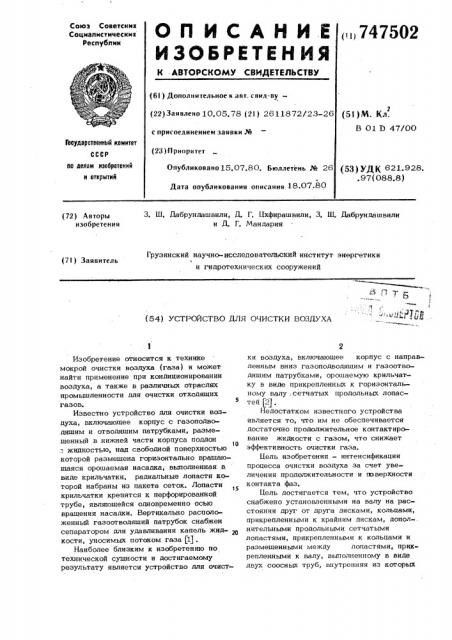

Союз Советских

Социалистических

Республик

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (iii 747502

Ж ./ т

>

C (6! ) Дополнительное к авт. свил-ву— (22) Заявлено 10.05.78 (2! ) 2611872/28-26 (51)M. Кл.

В 01 Э 47/00 с присоединением заявки Ж

Государственный комитет (23) П риоритет

Опубликовано 15.07.80. Бюллетень .% 26

Дата опубликования описания 18 07 80 во делам иэабретений и открытий (53) УДK 621.928..97(088.8) 3. Ш. Дабрундашвили, LL Г. Бхфирашвили, 3. Ш. Дабрундашвили и l1. Г. Мандария (72) Авторы изобретения

Грузинский научно=исследовательский институт энергетики и гидротехнических сооружений (7!) Заявитель (54) УСТРОЙСТВО ДЛЯ ОЧИСТКИ ВОЗДУХА

Изобретение относится к технике мокрой очистки воздуха (газа) и может найти применение при кондиционировании воздуха, а также в различных отраслях промышленности для очистки отходящих

5 газов, Известно устройство для очистки воздуха, включающее корпус с газоподводящим и отводящим патрубками, размещенный в нижней части корпуса поддон .: жидкостью, над свободной поверхностью которой размещена горизонтально вращающаяся орошаемая насадка; выполненная в виде крильчатки, радиальные лопасти которой набраны из пакета сеток. Лопасти крильчатки крепятся к перфорированной трубе, являтощейся одновременно осью вращения насадки. Вертикально расположенный газоотводящий патрубок снабжен сепаратором для улавливания капель жид- кости, уносимых потоком газа (1).

Наиболее близким к изобретению по технической сущности и достигаемому результату является устройство для очистки воздуха, включающее корпус с направленным вниз газоподводящим и газоотводящим патрубками, орошаемую крильчатку в виде прикрепленных к горизонтальному валу; сетчатых продольных лопастей Д.

Недостатком известного устройства является то, что им не обеспечивается достаточно продолжительное контактирование жидкости с газом, что снижает эффективность очистки газа.

Бель изобретения — интенсификации процесса очистки воздуха за счет увеличения продолжительности и тэзверхности контакта фаз.

Бель достигается тем, что устройство снабжено установленными на валу на расстоянии друг от друга дисками, кольцами, прикрепленными к крайним дискам, допол-. нительными продольными сетчатыми лопастями, прикрепленными к кольцами и размещенными между лопастями, прикрепленными к валу, вьптолненному в виде двух соосных труб, внутренняя из которых

747502 соединена с трубопроводом подачи жидкости и снабжена соплами подачи жидкости, а внешняя соединена с трубопроводом подачи газа, при этом сопла. размешены между дисками, а газоотводящий патрубок установлен по касательной к корпусу и направлен вверх..Целесообразно устройство снабдить теплообменником, размещенным в газоотводящем патрубке.

На фиг. 1 схематически изображено устройство, продольный разрез; на фиг. 2 разрез А-А на фиг. 1.

Устройство состоит из горизонтальйо расположенного цилиндрического корпуса

1 с газоподводящим патрубком 2, установленным по касательной к корпусу и газоотводящим патрубком 3. Причем газоподводящий патрубок 2 направлен вниз, а газоотводящий патрубок 3, D KoIopoM установлен канлеуловитель 4, направлен вверх. В газаотводящем патрубке 3, до каплеуловителя 4 по ходу дв(гкения газа установлен закрытый теплообменник 5, К нижней части корпуса 1 прикреплен поддон 6, заполненный жидкостью и снабженный поплавковым механизмам 7 для поддержания заданного уровня жидкости.

Нижний конец. патрубка 2 доведен до поверхности жидкости, заполняощей поддон 6, Поддон 6 разделен на верхнюю

И НпгКНЮК) ЕМКОСТИ» ИЗ КОТОРЫХ НИЖНЯЯ емкость является шламоотстойнпком 8, Е верхней емкости поддона 6 присоединены штуцер 9 для подвода и штуцер 10 для отвала жидкости, а к шламоотстайнику 8 присоединены сливная труба для слива жидкости с уловленной от газа пилью в виде сгущенного шдама. Устройство имеет вал, выполненный ввиде двух соосных труб 11 и 12, внутренняя из которых предназначена для подвода rtoполнительной жидкости и снабжена соплами 13 подачи жидкости, а наружная предназначена для подвода дополнительного потока газа и снабжена соплами 14 подачи газа. На валу закреплены сетчатые продольные . лопасти 15, выполненные многослойной сетки, и диски 16, зафиксированные на одинаковом друг от друга расстоянии с помощью шпилек 17.

По окружностям двух крайних дисков 16 насажены кольца 18, к которым прикреплен ряд дополнительных продольных сетчатых лопастей 19, размещенных между лопастями, прикрепленньпли к валу. Лопасти 19 также выполнены в виде многослойной, сетки, лопасти 15 и 19 проходят сквозь диски 16.

З5

<0

Устройство работает следу>ощим образом. / идкасть, пОдаваемая в пОддОн и оТбираемая через штуцер 10, с помощью поплавкового механизма 7, поддерживается на постоянном уровне, приблизительно на высоте нижней образующей вращающейся насадки. Подаваемый через патрубок 2 высоконапорный поток газа нагнетается в массу жидкости и пропускается через ее слой определенной толц1иньь Вытесненная из поддона .6 газожидкостная дисперсная система в виде эмульсии заполняет часть газоотводящего патрубка 3 и представляет собой барбатажный слой, в котором жидкость является сплошной фазой, а газ — дисперсной, т,е. внешне имеет вид пены, находящейся во взвененном состоянии.

Таким образом, патрубок 3, предназначенный для вывода Обработанного газа, одновременно служит и камерой пенообразования. Путем тщательного регулирования количества подаваемого через патрубок 2 газа, слой пены может быть устаповлеп на необходимой высоте. При этом, следует исходить из эффективности работы устройства с учетом его аэродинамического сопротивления. В случае, когда лопасти 15 и 19 загнуты в сторону вра>щения лопастей (см. фиг.1), орошающая жидкость,. поступающая через сопла 13, в основном поливает центральные лопасти 15. При этом пропитываются лопасти 15, а проходящая через лопасти

15 жидкость под действием центробежньж сил частично растекаетсч по поверхности дисков 16. Захваченная же периферийными лопастями 19 жидкость кроме пропитки лопастей 19 с последующим прохождением через них, по ходу вращения лопастей перетекает с периферийных лопастей 19 па центральные лопасти 15.

В случае, когда лопасти 15 и 19 загнуты в противоположную сторону вращения лопастей, орошаюция . жидкость с центральных лопастей 15 перетекает на периферийные лопасти 19. Лопасти 15 и 19 могут быть загнуты в цротивоположные стороны. При вращении дисков и лопастей возникают центробежные силы, под действием которых происходит срыв жид-, костной пленки с периферийных поверхностей дисков 16, Слой жидкости, абраBoBQBIJJHAcH оторванными с поверхностей дисков 16 каплями, поддержшзается во взвешенном состоянии под каплеуловнтелем 4 и барботируется газом, подавае747502 6

-Формула изобретения" мым не только через газоподводящий патрубок 2, а также газом, поступающим в корпус 1 через сопла 14 и проходящим между лопастями 15 и 19. Режим эмульгирования, соотвествует максимальной эффективности работы устройства, что достигается прежде всего за счет увеличения поверхности контакта фаз, представлаощей собой поверхность пузырьков и струй газа в жидкости, заполняющей 10 весь газоотводящий патрубок 3, или его часть до определенной высоты. Однако очевидно, что при работе устройства в режиме эмульгирования, его гидравлическое сопротивление относительно ве- 1% лико. Зля улучшения режима работы предложенного устройства газоотводящий патрубок 3 следует заполнить эмульгационной насадкой специальной конструкции, или теплообменнику 5 целесообразно при- 20 дать геометрию, аналогичную эмульгационной насадке.

Следует отметить, что диски 16 могут быть изготовлены нз цельно° листового, перфорированного, Или сетчатого материала„а также иэ керамических материалов, полученных путем спекания. Сети, из пакета которых изготовлены лопасти 15 и 19, должны быть выполнены из корроэионностойкого мате- ЗО риала, например из синтетических волокон.

Достигаемый положительный эффект заключается в том, что высокоэффективно используется объем устройства благодаря росту удельной межфазовой поверхности, развиваемой в основном эа счет пленконесущнх поверхностей дисков и йенообразоваиия.

1. Устройство для очистки воздуха, включающее цилиндрический коррес с направленными вниз газоподводящнм и газоотвод пцим патрубками, орошаемую крыльчатку в виде прикрепленных к горизонтальному валу сетчатых продольных лопастей, о т л и ч а ю щ е е с я тем, что, с целью интенсификации процесса очистки воздуха за счет увеличения продолжительности и поверхности контакта фаз, устройство снабжено установленными на валу на расстоянии друг от друга дисками, кольцами, прикрепленными к крайним дискам, дополнительными продольными сетчатыми лопастями, прикрепленньъи к кольцам и размещенными между лопастями, прикрепленными к валу, выполненному в виде двух соосных труб, внутренняя из которых соединена с трубопроводом подачи жидкости и снабжена соплами подачи жидкости, а внешняя соединена с трубопроводом подачи газа. и снабжена соплами подачи газа, при этом сопла размещены между дисками, а газоотводящий патрубок установлен по касательной к корпусу и направлен вверх.

2. Устройство по п. 1, о т л и ч а ющ е е с я тем, что оно снабжено теплообменником, размещенным в газоотводящем патрубке.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

No 197136, кл. F 24 3/14, 31.05.67.

2..Патент ФРГ 34 1926651, кл. 12 е 2/01, 05.01.72.
