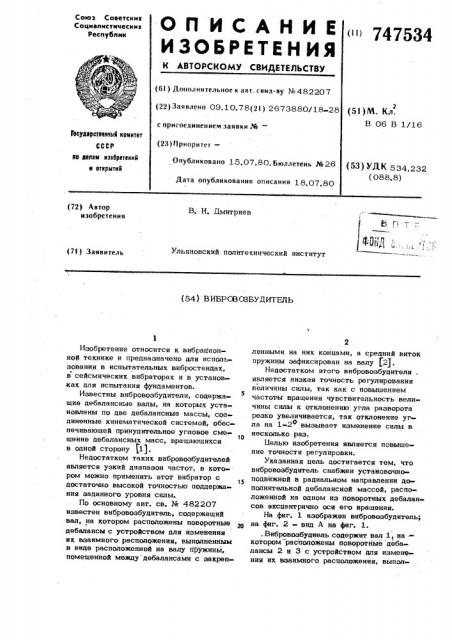

Союз Советски и

Социалистических

Республик

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1 747534 (6I ) Дополнительное к авт. свид-ву %482207 (22) Заявлено 09.10.78(21) 2673880/18-28 с присоединением заявки J%— (23) Приоритет—

Опубликовано 15,07.80. Бюллетень №26

Дата опубликования описания 18.07,80 (5! )М. Кд.

В 06 В 1/16 йоудеротввннь!й комитет

СССР дв делим иэобретений и открытий (53) УДК 534.232 (088.8) (72) Автор изобретения

В, H. Дмитриев йг;-;;— ф г 2, 1 Ъ, Ульяновский политехнический институт (7I) Заявитель (54) ВИБРОВОЗБУДИТЕПЬ

Изобретение относится к вибрационной технике и предназначено для исполь зования в испытательных вибростендах, в сейсмических вибраторах и в установ ках для испытания фундаментов.

Известны вибровозбудители, содержа5 щие дебалансные валы, на которых установлены по две дебалансные массы, соединенные кинематической системой, обеспечивающей принудительное угловое сме10 щение дебалансных масс, вращающихся в одной сторону (1).

Недостатком таких вибровозбудителей является узкий диапазон частот, в кото» ром можно применять этот вибратор с достаточно высокой точностью поддержания заданного уровня силы.

По основному авт. св. эв 482207 известен вибровозбудитель, содержащий вал, на котором расположены поворотные 1 дебалансы с устройством для изменения их взаимного расположения, выполненным в виде расположенной на валу пружины, помещенной между дебалансами с закрепленными на них концами, а средний виток пружины зафиксирован на валу (2).

Недостатком этого вибровоэбудителя . является низкая точность регулирования

1 величины силы, так как с повышением частоты вращения чувствительность величины силы к отклонению угла разворота резко увеличивается, так отклонение угла на 1-2 вызывает изменение силы в о несколько раз.

1Яелью изобретения является повышение точности регулировки.

Указанная цель достигается тем, что вибровозбудитель снабжен установочноподвижной в радиальном направлении дополнительной дебалансной массой, расположенной на одном из поворотных дебалансов эксцентрично оси его вращения.

На фиг. 1 изображен вибровозбудитель; на фиг. 2 вид А на фиг. 1. . Вибровозбудяель содержит вал 1, накотором расположены поворотные дебалансы 2 и 3 с устройством для измене ния их взаимного расположения, выполионным в виде расположенной на валу

1 пружины 4, помещенной между дебалансами 2 и 3. Концы пружины 4 закреплены на дебалансах 2 и 3, а средний виток пружины зафиксирован на валу 1.

Вибровозбудитель снабжен установочноподвижной в радиальном направлении дополнительной дебалансной массой 5, расположенной на одном из поворотных дебалансов, йапример на дебалансе 3, эксцентрично оси вращения вала 1.

Вибровозбудитель работает следующим образом.

При запуске вибровозбудителя приводится во вращение вал 1 и поворотные ls дебалансы 2 и 3, на каждый из которых действует раздвигающий момент от центробежных сил, Пружина 4, уравновешивая раздвигающий момент, обеспечивает соответствующий угол взаимного смещения 20 дебалансов 2 и 3. Наличие дополнительной дебалансной массы 5, закрепленной на дебалансе 3, обеспечивает появление дополнительной силы. При малой скорости вращения, когда угол относительного сме- 25 щения дебалансов 2 и 3 мал, влияние дополнительной силы незначительно. С увеличйнием скорости вращения влияние дополнительной массы 5 увеличивается, и при противофазном вращении общая сила

34 а становится равной силе только от дополнительной массы 5. При изменении час тотного диапазона или при изменении закона регулирования силы настройка вибровозбудителя производится смещением до» полнительной дебалансной массы 5.

Таким образом, введение в конструкцию дополнительной массы позволяет повысить точность регулирования силы в широком частотном диапазоне работы вибровозбудителя.

Формула изобретения

Вибровозбудятель по авт. свид.

_#_ 482207, отл ичающийся тем, что, с целью повышения точности регулирования, он снабжен установочноподвижной в радиальном направлении дополнительной дебалансной массой, расположенной на одном из поворотных дебалансов ексцентрично оси его вращения.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

% 283643, кл. В 06 В 1/16, 1969.

2. Авторское свидетельство СССР

М 482207, кл. В 06 В 1/16, 1975 (прототип) .
