Реферат

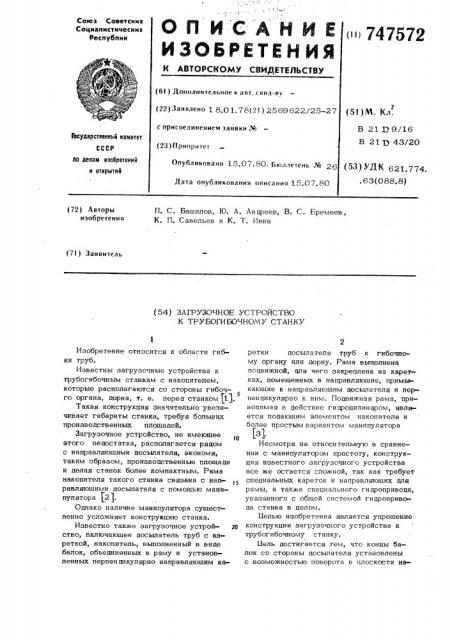

Союз Советскик

Социалистических

Республик

< 747572

Ф

4 (6! ) Дополнительное к авт. свид-ву (22) Заявлено 1 8.01.78(2l ) 2569622/25-27 (5 I ) M. Кл. с присоединением заявки ¹

В 21 33 9/16

В 21 43/20

Государстввлный комитет (23) Приоритет ло делам изобретений и втарытий

Опубликовано 15.07.80. Бюллетень ¹

Дата опубликования описания 15.07.80 (53) ЛК 621.774.. 63(088.8) П. С. Башилов, Ю. А. Андреев, В. С. Еремеев, К. П. Савельев и К. Т. Ивин (?2) А вторы изобретения (?1) Заявитель (54) ЗАГРУЗОЧНОЕ УСТРОЙСТВО

К ТРУБОГИБОЧНОМУ СТАНКУ

Изобретение относится к области гибки труб.

Известны загрузочные устройства к трубогибочным станкам с накопителем, которые располагаются со стороны гибоч5 го органа, дорна, т. е. перед станком (1).

Такая конструкция значительно увеличивает габариты станка, требуя больших производственных площадей.

Загрузочное устройство, не имеющее этого недостатка, располагается рядом с направляющими досылателя, экономя, таким образом, производственные площади и делая станок более компактным. Рама накопителя такого станка связана с направляющими досылателя с помощью манипулятора (21.

Однако наличие манипулятора сущест венно усложняет конструкцию станка.

Известно также загрузочное устрой- zo ство, включающее досылатель труб с кареткой, накопитель, выполненный в виде балок, объединенных в раму и установленных перпендикулярно направляющим каретки досылателя труб к гибочному органу или дорну, Рама выполнена подвижной, для чего закреплена на карет ках, помещенных в направляющие, примыкающие к направляющим досылателя и перпендикулярно к ним. Подвижная рама, приводимая в действие гидроцилиндром, является подающим элементом накопителя и более простым вариантом манипулятора 31

Несмотря на относительную в сравнении с манипулятором простоту, конструкция известного загрузочного устройства все же остается сложной, так как требует специальных кареток и направляющих для рамы, а также специального гидропривода, увязанного с обшей системой гидропривода станка в целом.

Целью изобретения является упрощение конструкции загрузочного устройства к трубогибочному станку.

Цель достигается тем, что концы балок со стороны досылателя установлены с возможностью поворота в плоскости наПредлагаемая конструкция загрузочного устройства проще в сравнении с известной, так как поворотные концы балок рамы накопителя кинематически проще, чем подвижная часть накопителя, установленная на каретках и снабженная специальным приводом, Экономический эффект обеспечивается уменьшением трудоемкости изготовления и металлоемкости.

<о

Формула изобретения

1. Загрузочное устройство к трубогибочному станку, содержащее досылатель )5 труб с кареткой, накопитель в виде балок, расположенных перпендикулярно оси досылателя, о т л и ч а ю щ е е с я тем, что, с целью. упрощения конструкции, концы балок со стороны досыпателя установлены с воэможностью поворота в плоскости накопителя и подпружинены, а на каретке досылателя расположен отклоняющий упор.

2. Загрузочное устройство по п. 1, о т л и. ч а ю щ ее с я тем, что, концы балок снабжены роликами, взаимодействующими с отклоняющим упором.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

J4 186260, кл. В 21 П 7/12, 1968, 2. Авторское свидетепьство СССР

% 179173, кл. В 21Р 7/12, 1967.

3. Патент ФРГ % 1072865, кл. 49 Ъ 24, 1968.
