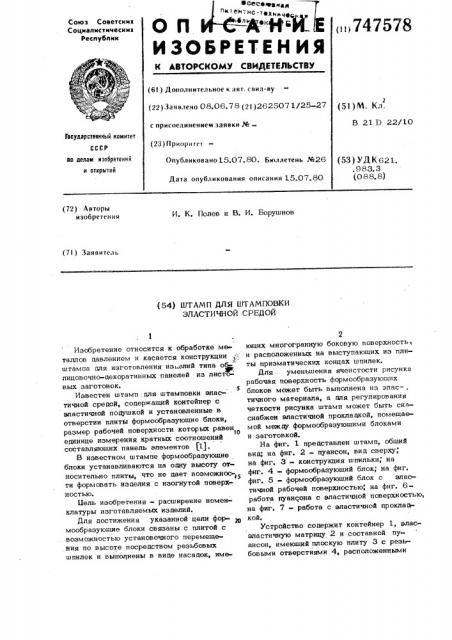

есесекев „вл пкт в" но твкн„

О П "A "Í

Союз Советски к

Социалистических

Республик (»>747578

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6! ) Дополнительное к авт. свил-ву

{22) Заявлено 08.06.78 (2I )262507 1/25-27 г (51)lYl, Кл.

В 21 D 22/10 с присоелинением заявки ¹â€”

Государственный комитет (23 } Приоритет во делам нзооретеннй н OYKpblTHH

Опубликовано 15.07.80. Бк>ллетень №26 (53) УДК621. . 983.3 (0 88. 8) Дата опубликования описания 15.07.80 (72) Авторы изобретения

И. К. Полев и В. И. Борушнов (7I) Заявитель (54) ШТАМП ДЛЯ ШТАМПОВКИ .

ЗЛАСТИЧНОЙ СРЕДОЙ

Изобретение относится к обработке металлов давлением и касается конструкции штампа для изготовления из>.алий типа оф лицовочнс декоративных панелей из листовых заготовок, 5

Известен штамп: для штамповки аластичной средой, содержащий контейнер с эластичной подушкой и установленные в отверстии плиты формообразующие блоки, размер рабочей поверхности которых равен единице измерения кратных соотношений составляющих панель элементов (1}.

В известном штампе формообразующие блоки устанавливаются на одну высоту от носительно плиты, что не дает воэможности формовать изделия с изогнутой поверхностью, Цель изобретения — расширение номенклатуры изготавляемых изделий.

Для достижения указанной цели фор- 2 мообразуюшие блоки связаны с плитой с возможностью установочного перемещения по высоте посредством резьбовых шпилек и выполнены в виде насадок, име2 ющих многогранную боковую поверхность, и расположенных на выступающих иэ плиты призматических концах шпилек.

Для . уменьшения ячеистости рисунка рабочая поверхность формообразующих блоков может быть выполнена иэ элас-. тичного материала, а для регулирования четкости рисунка штамп может быть сняснабжен эластичной прокладкой, помещаемой между формообразующими блоками и заготовкой.

На фиг. 1 представлен штамп, общий вид на фиг. 2 — пуансон, вид сверху, на фиг. 3 - конструкция шпильки, на фиг. 4 - формообразующий блок; на фиг. фиг. 5 - формообразующий блок с эластичной рабочей поверхностью, на фиг. 6работа пуансона с эластичной поверхностью, на фиг. 7 — работа с эластичной прокладкой.

Устройство содержит контейнер 1, эласэластичную матрицу 2 и составной пуансон, имеющий плоскую плиту 3 с резьбовыми отверстиями 4, расположенными

3 7475 по модульной сетке, в которых находят:ся шпильки 5 с формообразующими насадке ми б,имеющими многогранную боковую поверхность 7 со срезанными углами 8 и сферической рабочей поверхностью 9, которая может быть из эластичного ма5 терзала 10. Под штампуемый металл

11 может подклацываться эластичная прокладка 12.

Устройство работает следующим обраil0 зом.

Шпильки 5 вывинчиваются из плиты 3 или завинчиваются в нее на высоту, заранее обусловленную заданным рельефом будущей формы штамповки специальной oraep 5 ткой, фиксирующей нужную высоту шпильки, после чего на верхние концы шпилек устанавливаются формообразующие наса дки 6. Сверху наклацывается обрабатываемый лист 11 и полиуретановой матрицей

2 осуществляется давление.

Эластичные завершения формообразук щих элементов 10 и эластичная прокладка 12 в момент штамповки деформирунл ся и заполняют все угловатые неровнос25 ти пуансона. При отхоце полпуретановой матрицы 2 они в силу своих упругих свойств принимают исходную форму и этим сбрасывают отштампованный лист 11 с пу" ансонB»

78

Формула

4 изобретения

Плоские грани насадок 6 удерживают насадкч в пуансоне от возможных провспачиваний и изменений формы по высоте.

Срез 8 позволяет вынуть л1обую насадку из пуансона.

1. Штамп цля штамповки эластичной средой изделия типа облицовочнс декоративных панелей, содержащий контейнер с эластичной подушкой и установленные в отверстии плиты формообразующие блоки, размер рабочей поверхности которых равен единице измерения кратных соотношений, составляющих панель элементов, отличающийся тем, что, с целью расширения номенклатуры изготовляемых изцелий, формообразующие блоки связаны с плитой с возможностью установочного перемещения по высоте посредством резьбовых шпилек и выполненные, в виде насадок, имеющих многогранную боковую поверхность и расположенных на выступающих из плиты призматических концах шпилек.

2. Штамп по и. 1, î т л и ч а юшийся тем, что, с целью уменьшения ячеистости рисунка, рабочая поверхность формообразующих блоков выполнена из эластичного материала, 3, Штамп по п. 1, о т л н ч а юшийся тем, что, с целью регулирования четкости рисунка, он снабжен эластичной прокладкой, помещаемой между формообразующими блоками и заготовкой, 30

Источники информации, принятые во внимание при экспертизе

1. Авторское сви.детельство СССР по заявке % 2503263/27, кл. В 21В 22/10, 01.06.77 (про35 тотип).
