Устройство для направления полосового и ленточного материала в рабочую зону штампа

Патент 747587

Авторы

Иллюстрации

Показать все

Реферат

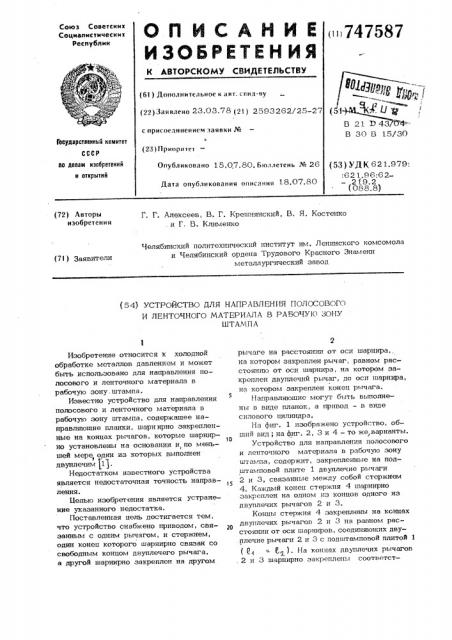

Союэ Советских

Социалистических

Республик

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

747587 Д

Qgz (6I ) Дополнительное к авт. спид-ву (22) Заявлено 23.03.78 (21) 2593262/25-27 с присоединением заявки .%

В 30 В 15/30

Государственный камнтет (23) Приоритет па делам нэобретений н открытнй

Опубликовано 15,07.80. Ью.члетень № 26

Дата опубликования описания 18.07.80 (53) УД1(621.979:

:62 1,96:62219.2 (088.8) (72) Авторы изобретения

Г. Г. Алексеев, В. Г. Крешнянский, В. Я. Костенко . и Г. В. Клименко

Челябинский политехнический институт им. Ленинского комсомола и Челябинский ордена Трудового Красного Знамени металлургический завод (7I) Заявители (54) YCTPOACTBO ДЛЯ НАПРАВЛЕНИЯ ПОЛОСОВОГО

И ЛЕНТОЧНОГО МАТЕРИАЛА В РАБОЧУ)0 ЗОНУ

ШТАМПА

Изобретение относится к холодной обработке металлов давлением и может быть использовано для направления полосового и ленточного материала в рабочую зону. штампа.

Известно устройство для направления

5 полосового и ленточного материала в рабочую зону штампа, содержащее направляющие планки, шари ирно закрепленные на концах рычагов, которые шарнир10 но установлены на основании и по меньшей мере один из которых выполнен т двуплечим (1).

Недостатком известного устройства является недостаточная точность направ15 л ения.

11елью изобретения является устранение указанного недостатка.

Поставленная цель достигается тем, что устройство снабжено приводом, связанным с одним рычагом, и стержнем, один конец которого шарнирно связан со свободным концом двуплечего рычага, а другой шарнирно закреплен на другом рычаге на расстоянии от оси шарнира,, на котором закреплен рычаг, равном расстоянию от оси шарнира, на котором закреплен двуплечий рычаг, до осп шарнира, н;. котором закреплен конец рычага.

Направляющие могут быть выполнены в виде планок, а привод вЂ” в виде силового цилиндра.

На фиг. 1 изображено устройство, общий вид; на фиг. 2, 3 и 4 вЂ” то же,варианты.

Устройство для направления полосового и ленточного материала в рабочую зону штампа, содержит, закрепленные на подштамповой плите 1 двуплечие рычаги

2 и 3, связанные между собой стержнем

4. Каждый конец стержня 4 шарнирно закреплен на одном из концов одного из двуплечих рычагов 2 и 3

Концы стержня 4 закреплены на концах двуплечих рычагов 2 и 3 на равном расстоянии от оси шарниров, соединяющих двуплечие рычаги 2 и 3 с подштамповой плитой 1 (= К ). Ha концах двуплечих рычагов . 2 и 3 шарнирно закреплены соответст747587 ф изображенном на фиг. 3 вЂ” полость Д, в устройстве изображенном на фиг. 4вЂ” в полость И. Привод устройства может быть как от пневмоцилиндра, так и от гидроциликдра, От кулачкового или кривошипного механизма через пружину и т.п., при этом также обеспечивается достижение поста впенной цели.

Точное расположение направляющих

10 планов относительно продольной оси штампа обеспечивается жесткой кинематической связью между ними, которая практически не изменяется при эксплуатации устройства.

15 Величина рабочего хода пресса не зависит от ширины заготовки, а время фиксирования мало и определяется только быстроходностью привода. Устройство обеспечивает направление полос различ20 ной ширины.

3 венно направляющие плавки 5 и 6. Для компенсации погрешностей изготовления стержня 4 один из двуплечих рычагов может быть выполнен регулируемым по длине. Длина 0, конца двуплечего рычага 2 равна длине 0 конца двуплечего рычага 3.

Угол поворота направляющих планок относительно двуплечих рычагов ограничен упорами 7 до величины, равной максимальному углу поворота двуплечих рычагов относительно подштамповой плиты 1. Двуплечий рычаг 3 соединен со штоком 8 пневмоцилиндра 9, корпус которого шарнирно связан с неподвижной опорой 10, закрепленной на подштампо вой плите l, станине пресса или индиви дуальном фундаменте. На подштамповой плите 1 установлены матрица 11 и регулируемый упор 12. При необходимости на подштамповой плите могут быть смонтированы два подобных устройства по обе стороны от матрицы штампа.

Устройство работает следующим образом.

Заготовку 13 подают в штамп матрицей 11 между направляющими планками

5 и 6. Затем подают сжатый воздух в полость А пневмоцилиндра 9, поршень цилиндра перемещается вперед, поворачивая двуплечий рычаг 2 против часовой стрелки. Одновременно стержень 4, воздействуя на двуплечий рычаг 3, поворачивает его по часовой стрелке, причем вследствие равенства плеч 0 и углы поворота двуплечих рычагов 2 и 3 одинаковы. Поэтому направляющие планки 5 и 6 сближаются на одинаковую величину относительно продольной оси 14 штампа до упора в заготовку 13, обеспечивая точную фиксацию заготоки в штампе. После вырубки детали в полость

Б цилиндра 9 подают сжатый воздух, и устройство возвращается в исходное положение. Исходное положение устройства устанавливают упором 12 при наладке штампа в зависимости от ширины заготовки.

Аналогично работает устройство и в других исполнениях (см. фиг. 2-4) . Для фиксации заготовки в устройстве, изображенном на фиг. 2, сжатый воздух подают в полость В цилиндра, в устройстве

Формула изобретения

1. Устройство для направления полосового и ленточного материала в рабочую зону штампа, содержащего направляющие шарнирно закрепленные на концах рычагов, которые шарнирно установлены на основании и по меньшей мере один из которых выполнен двуплечим о твЂ” л и ч а ю щ е е с я тем, что, с целью повышения точности направления, устройство снабжено приводом, . связанным с одним из рычагов и стержнем, один конец которого шарнирно связан со свободным концом двуплечего рычага, а другойвЂ” шарнирно закреплен на другом рычаге, на расстоянии от оси шарнира, на котором закреплен рычаг„ равном расстоянию от оси шарнира, на котором закреплен двуплечий рычаг, до оси шарнира, на котором закреплен конец стержня.

2. Устройство по и. 1, о т л и ч а ющ е е с я тем, что направляющие выполнены в виде планок.

3. Устройство по и. 1, о т л и ч а ющ е е с я тем, что привод выполнен и виде силового цилиндра.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 476921, кл. В 21 33 43/04, 19.12.73 (прототи:g
