¹ 74779

СССР

Класс 42с, 25а1

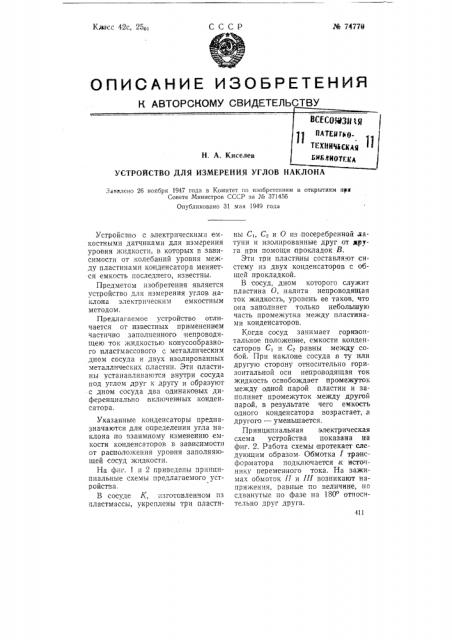

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ОМУ СВИДЕТЕЛЬСТВУ

УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ УГЛОВ НАКЛОНА

Заявлено 26 ноября 1947 года в Комитет по изобретениям и открытиям при

Совете Министров СССР за М 371456

Опубликовано 31 мая 1949 года

Указанные конденсаторы предназначаются для определения угла наклона по взаимному изменению емкости конденсаторов в зависимости от расположения уровня заполняющей сосуд жидкости.

На фиг. 1 и 2 приведены принципиальные схемы предлагаемого устройства.

В сосуде К, изготовленном из пластмассы, укреплены три пластиУстройспво с электрическими емкостными датчиками для измерения уровня жидкости, в которых в зависимости от колебаний уровня между пластинами конденсатора меняется емкость последнего, известны.

Предметом изобретения является устройство для измерения углов,наклона электрическим емкостным методом.

Предлагаемое устройство отличается ог известных применением частично заполненного непроводящею ток жидкостью конусообразного пластмассового с металлическим дном сосуда и двух изолированных металлических пластин. Эти пластины устанавливаются внутри сосуда под углом друг к другу и образуют с дном сосуда два одинаковых диференциально включенных конден сатора. ны С, С2 и 0 из посеребренной латуни и изолированные друг от друга при помощи прокладок В.

Эти три пластины составля.от систему из двух конденсаторов с общей прокладкой.

В сосуд, дном которого служит пластина О, налита непроводящая ток жидкость, уровень ее таков, что она заполняет только небольшую часть промежутка между пластинами конденсаторов.

Когда сосуд занимает горизонтальное положение, емкости конденсаторов С1 и С2 равны между собой. При наклоне сосуда в ту или другую сторону относительно горизонтальной оси непроводящая ток жидкость освобождает промежуток между одной парой .пластин и заполняет промежуток между другой парой, в результате чего емкость одного конденсатор а возр астает, а другого — уменьшается.

Принципиальная электрическая схема устройства показана на фиг. 2. Работа схемы протекает следующим образом. Обмотка 1 трансфор матора подключается,к источнику переменного тока. На зажимах обмоток П и 01 возникают напряжения, равные по величине, но сдвинутые по фазе на 180 относительно друг друга.

411 № 74770

Фиг. 1

Обмотка 11 через емкость С1 соединена с обмоткой IV, а обмотка

IП через емкость С,— с обмоткой

Vf.

При горизонтальном положении сосуда, когда емкости С,и С„равны, токи 1, и I> в обмотках IV, и VI равны по величине и противоположны по фазе, в результате чего напряжение между зажимами обмоток V u VII равно нулю. Когда сосуд наклонится и займет.положение, указанное на фиг. 2 пунктирной линией НН, емкость С увеличивается, емкость С> уменьшается. В результате этого увеличивается ток I и уменьшается ток 1 . На зажимах измерительного прибора:возникает напряжение U = U — U .

При наклоне сосуда в другую сторону увеличивается емкость С„ а емкость С1 уменьшается, в результате возникнет напряжение U =

= U — U>, где фаза изменилась на !

80 . Таким образом, величина и фаза напряжения на зажимах определяют угол и направление наклона сосуда относительно горизонтальной оси, причем величина напряжения пропорциональна углу наклона, а фаза указывает направление наклона.

Предмет изобретения

Устройство для измерения углов наклона электрическим ем костным методом, о тл и ч а ю щ ее с я применением конусообразного металлического сосуда,. частично заполненного непроводящей ток жидкостью, и двух изолированных металлических пластин, симметрично установленных .внутри сосуда вод углом друг к другу и образующих с его дном два одинаковых диференциально включенных конденсатора, предназначенных для определения угла наклона по взаимному изменению емкости конденсаторов в зависимости от расположения уровмя заполняющей сосуд жидкости.
