Реферат

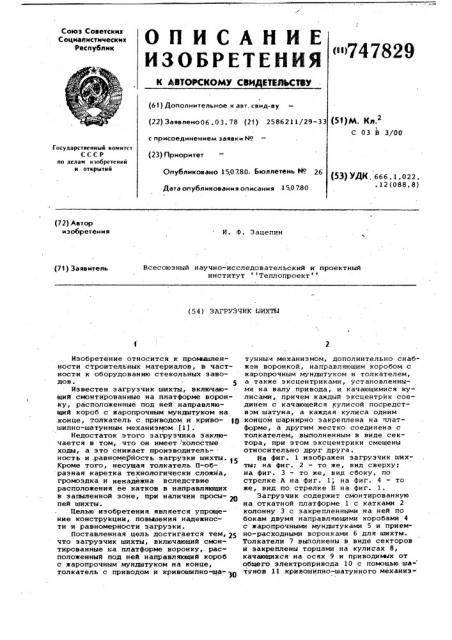

Союз Советских

Социалистических

Республик

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

< и74 7829 (б1) Дополнительное и авт. свид-ву (53)М. Кл

С 03 В 3/00 (22) Заявлено06.03.78 (21) 2586211/29-33 с присоединением заявим ¹

Государственный комитет

СССР по лелам изобретений и открытий (23) Г1рноритет

Опубликовано 150780. Бюллетень ¹

Дата опубликования описания 150780

/ (53) УДК, 666.1.022..12(088.8) (72) Автор изобретения

И. Ф. Зацепин

Всесоюзный научно-исследовательский и проектный институт Теплопроект (71) Заявитель (54) ЗАГРУЗЧИК ЫИХТИ

Изобретение относится к проьышленности строительных материалов, в частности к оборудованию стекольных заводов. 5

Известен загрузчик шихты, включающий смонтированные на платформе воронку, расположенные под ней направляющий короб с жаропрочным мундштуком на .конце, толкатель с приводом и кривошипно-шатунным механизмом (13 .

Недостаток этого загрузчика заключается в том, что он имеет холостые ходы, а это снижает производительность и,равномерность загрузки шихты. 15

Кроме того, несущая толкатель П-образная каретка технологически сложна, громоздка и ненадежна вследствие расположения ее катков в направляющих в запыленной зоне, при наличии просы- 20 пей шихты.

Целью изобретения является упрощение конструкции, повышения надежности и равномерности загрузки.

Поставленная цель достигается тем, 25 что загрузчик шихты, включающий смонтированные ка платформе воронку,. расположенный под ней направляющий короб с жаропрочным мундштуком на конце, толкатель с приводом и кривошипно-ша- 0 тунным механизмом, дополнительно снабжен воронкой, направляющим коробом с жаропрочным мундштуком и толкателем, а также эксцентриками, установленными на валу привода, и качающимися кулисами, причем каждый эксцентрик соединен с качающейся кулисой посредствэм шатуна, а каждая кулиса одним концом шарнирно закреплена на платформе, а другим жестко соединена с толкателем, выполненным в виде сектора, при этом эксцентрики смещены относительно друг. друга °

На фиг. 1 изображен загрузчик шихты; на фиг. 2 — то же, вид сверху; на фиг. 3 — то же, вид сбоку, по стрелке A на фиг. 1; на фиг. 4 — то же, вид по стрелке Б на фиг. 1.

Загрузчик содержит смонтированную на откатной платформе 1 с катками 2 колонну 3 с закрепленными на ней по бокам двумя направляющими коробами 4 с жаропрочными мундштуками 5 и приемно-расходными воронками 6 для шихты.

Толкатели 7 выполнены в виде секторов и закреплены торцами на кулисах 8, качающихся на осях 9 и приводимых от общего электропривода 10 с помощью ша- тинов 11 кривошипно-шатунного механиз-

747829 ма 12. Электропривод 10 состоит иэ электродвигателя 13, клиноременной передачи 14, червячного редуктора 15 и цепной передачи 16 на кривошипно-шатунный механизм 12.

На валу 17 привода установлены эксцентрики 18, причем последние смещены вокруг оси вала 17 на 180 . Клиноременная передача 14 снабжена сменными шкивами для регулирования скорости и соответственно производительности загрузчика. Для той же це-., ли приемно-расходные воронки 6 выполнены с регулируемыми створками (стенками) и передвижными относительно направляющих коробов 4. К торцу каждого толкателя 7 прикреплена лобовая стенка с ножом-йорогсм 19. для облегчения проталкивания шихты цовьиаенной влажности. Крепление загрузчика к каркасу печи осуществлено болтами 2О в средней части колонны 3 и болтами 21 в торце платформы 1.

Для регулирования установки загрузчика по высоте окон печи он снаб« жен опорными винтами 22 и упорными винтами 23. Загрузчик снабжен также лотками 24, закрепленными на кулисах 8, и неподвижными лотками — ограждениями 25 для сброса отходов шихты в съемные ящики 26.

Загрузчик работает следующим образом.

При включении электродвигателя,13 вращение через клиноременную передачу 14, редуктор 15 и цепную передачу

16 передается на вал 17 кривошипношатунного механизма 12 °

При этом оба толкателя 7 соверша- ют на кулисах 8 возвратно-качательное движение в про тивоположных направлениях за счет расположения эксцентриков в диаметрально-противоположном направлении. Таким образом, загрузчик в целом не имеет холостых ходов.

При каждом рабочем ходе толкателя

7 объем шихты, поступающий из приемно-расходной воронки 6 в направляющий короб 4, захватывается толкателем 7 и сталкивается через мундштук

5 в печь. Часть шихты, увлекаемая при обратном ходе каждого толкателя через минимальные зазоры (0,5-1 мм) по периметру его сечения, сбрасывается в лоток 24, закрепленный на кулисе 8, а с него по неподвижному лотку - в съемный ящик 26. Положение направляющих коробов 4 с мундштуками 5 по вы соте относительно окон печи регулируют с помощью опорных винтов 22 и упорных винтов 23 платформ загрузчика.

Формула изобретения

Загрузчик шихты, включающий смонтированные на йлатформе воронку, расположенный под ней направляющий короб с жаропрочным мундштуком на кон це, толкатель с приводом и кривошипно-шатунным механизмом, о т л и ч а ю шийся тем, что, с целью упрощения конструкции, повиаения надежности и равномерности загрузки, 35 загрузчик дополнит ьно снабжен во ронкой, направляющим коробом с жаропрочным мундштуком и толкателем, а также эксцентриками,.установленными на валу привода, и качающимися кулисами, причем каждый эксцентрик соеди40 нен с качающейся кулисой посредством шатуна, а каждая кулиса одним концом шарнирно закреплена на платформе, а другим жестко соединена с толкателем, выг олценным в виде сектора, при этом

4 эксцентрики смещены относительно . друг друга.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

5() 9 573452,- кл. С 03 В 3/00, 1976.

Производительность загрузчика регу® лируют с помощью сменных шкивов клиноременной передачи 14 электропривода

10, а также изменением положения:. створок приемно-расходной воронки 6, с возможностью перемещения всей воронки в направляющих вдоль короба 4.

Экономический эффект от внедрения загрузчика указанной конструкции заключается в упрощении конструкции и повьиаении равномерности загрузки проПорционально числу толкателей, но не

20 менее, чем в 2 раза и надежности работы не менее чем в 2 раза.
