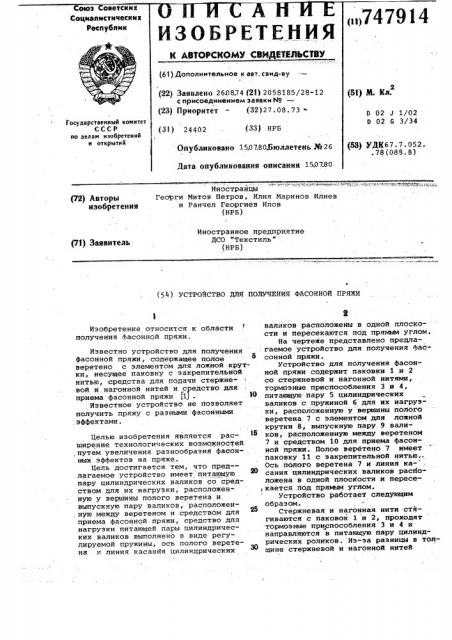

Реферат



Инострайцы (72) Авторы изобретения

Георги Митов Петров, Илия Маринов Илиев и Ранчел Георгиев Илов (НРБ) Иностранное предприятие

ДСО "Текстиль" (НРБ) (71) Заявитель (5Й) УСТРОЙСТВО ДЛЯ ПОЛУЧЕНИЯ ФАСОННОЙ ПРЯЖИ

Изобретение относится к области получения фасонной пряжи.

Известно устройство для получения фасонной пряжи, содержащее полое веретено с элементом для ложной крутки, несущее паковку с закрепительной нитью, средства для подачи стержневой и нагонной нитей и средство для приема фасонной пряжи (1) . . 10

Известное устройство не позволяет получить пряжу с разными фасонными, эффектами.

Целью изобретения является расширение технологических воэможностей путем увеличения разнообразия фасонных эффектов на пряже.

Цель достигается тем, что пред-" лагаемое устройство имеет питающую пару цилиндрических валиков со средством для их нагрузки, расположенную у вершины полого веретена и выпускную пару валиков, расположенную между веретеном и средством для приема фасонной пряжи, средство для нагрузки питающей пары цилиндрических валиков выполнено в виде регулируемой пружины, ось полого веретена н линия касанйя цилиндрических валиков расположены в одной плоскости и пересекаются под прямым углом.

На чертеже представлено предлагаемое устройство для получения фас" сонной пряжи.

Устройство для получения фасонной пряжи содержит паковки 1 и 2 со стержневой и нагонной нитями, тормозные приспособления 3 и 4, питающую пару 5 цилиндрических валиков с пружиной 6. для их нагрузки, расположенную у вершины полого веретена 7 с элементом для ложной крутки 8, выпускную пару 9 валиков, расположенную между веретеном

7 и средством 10 для приема фасонной пряжи. Полое веретено 7 имеет паковку 11 с закрепительной нитью..

Ось полого веретена 7 и линия ка- сания цилиндрических валиков расположена в одной плоскости и пересекается под прямым углом.

Устройство работает следующим образом.

Стержневая и нагонная нити стягиваются с паковок 1 и 2, проходят тормозные приспособления 3 и 4 и направляются в питающую пару цилиндрических роликов. Иэ-за разницы в толщине стержневой и нагонной нитей

747914

Формула изобретения

Составитель Л. Ризер

Техред 3,Фечо Корректор С. Шекмар

Редактор О. Торгашева

Заказ 4190/17 Тираж 486 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r Ужгород, ул. Проектная, 4 стержневая нить имеет скорость, равную скорости выпускной пары 9 валиков, а нагонная нить — скорость питающей пары валиКов. При прохождении через полое веретено 7 и элемент ложной крутки 8 стержневая нить скручивается с нагонной нитью, а при вращении веретена нити скручиваются с закрепи,тельной нитью, поступающей с паковки 11.

Разнообразные фасонные эффекты на пряже создают путем изменения скорости питающей пары цилиндрических валиков изменения усилия прижатия их и натяжения нитей при подаче к питающей паре.

Затем скрученные нити направляют ся к выпускной паре 9 валиков и поступают к средству 10 для приема фасонной пряжи.

Предлагаемое выполнение устройства позволяет расширить технологические возможности путем увеличения разнообразия фасонных эффектов на пряже.

1. Устройство для получения фасонной пряжи, содержащее полое веретено с элементом для ложной крутки, несущее паковку с закрепительной нитью, средства для подачи стержневой и нагонной нитей и средство для приема фасонной пряжи, о т л и ч а ю щ e е с я тем, что, с целью расширения технологических возможностей путем увеличения разнообразия фасонных эффек-.îâ на пряже, оно имеет питающую пару цилиндрических валиков со средством для их нагрузки, расположенную у вершины полого веретена и выпускную пару валиков, расположенную между веретеном и средством для приема фасонной пряжи.

2. Устройство по п.1, о т л и ч а ю щ е е с я тем, что, средство для нагрузки питающей пары цилиндрических валиков выполнено в виде регулируемой пружины.

3. Устройство по п.1, о т л и

2О ч а ю щ е е с я тем, что ось полого веретена и линия касания цилиндрических валиков расположены в одной плоскости и пересекаются под прямыМ углом.

25 Источники информации, принятые во.внимание при экспертизе

1. Патент Франции У 208005, кл. 0 02 G 3/00, 1971.
