Потолочный вентилятор
Иллюстрации
Реферат

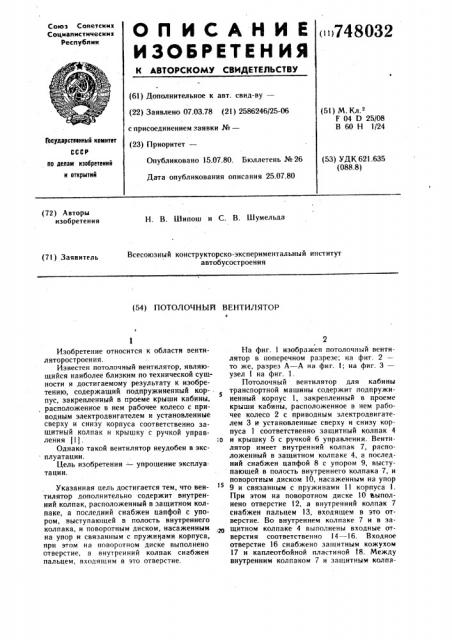

Оп ИСАНИЕ
ИЗОБРЕТЕ Н ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (iii748032
Союз Советских
Социалистических
Республик (61) Дополнительное к авт, свнд-ву— (22) Заявлено 07.03.78 (21) 2586246/25-06 (5l) М. Кл.
F 04 D 25/08
В 60 Н 1/24 с присоединением заявки №вЂ”
Государственный комитет (23) Приоритет—
Опубликовано 15.07.80. Бюллетень № 26
Дата опубликования описания 25.07.80 (53) УДК 621.635 (088.8) по делам изобретений и открытий (72) Авторы изобретения
Н. В. Шипош н С. В. Шумельда
Всесоюзный конструкторско-экспериментальный институт автобусостроення (71) Заявитель (54) ПОТОЛОЧНЫЙ ВЕНТИЛЯТОР
Изобретение относится к области вентнляторостроення.
Известен потолочный вентилятор, являющнйся наиболее близким по технической сущности н достигаемому результату к изобретению, содержащий подпружиненный корпус, закрепленный в проеме крыши кабины, расположенное в нем рабочее колесо с приводным электродвигателем и установленные сверху и снизу корпуса соответственно защитный колпак и крышку с ручкой управления (1J гв
Однако такой вентилятор неудобен в эксплуатации.
Цель изобретения — упрощение эксплуа. тации.
Указанная цель достигается тем, что вентилятор дополнительно содержит внутренний колпак, расположенный в защитном колпаке, а последний снабжен цапфой с упором, выступающей в полость внутреннего колпака, н поворотным диском, насаженным на упор н связанным с пружннамн корпуса, прн этом на поворотном диске выполнено отверстие, а внутренний колпак снабжен пальцем, входящим в это отверстие.
На фнг. 1 изображен потолочный вентилятор в поперечном разрезе; на фиг. 2— то же, разрез А — А на фнг. 1; на фиг. 3— узел 1 на фнг. 1.
Потолочный вентилятор для кабины транспортной машины содержит подпружиненный корпус 1, закрепленный в проеме крыши кабины, расположенное в нем рабочее колесо 2 с приводным электродвигателем 3 и установленные сверху н снизу корпуса 1 соответственно защитный колпак 4 н крышку 5 с ручкой 6 управления. Вентилятор имеет внутренний колпак 7, расположенный в защитном колпаке 4, а последний снабжен цапфой 8 с упором 9, выступающей в полость внутреннего колпака 7, н поворотным диском 10, насаженным на упор
9 н связанным с пружинами 11 корпуса 1.
При этом на поворотном диске 10 Выполнено отверстие 12, а внутренний колпак 7 снабжен пальцем 13, входящем в это отверстие. Во внутреннем колпаке 7 н в защитном колпаке 4 выполнены входные отверстия соответственно 14 — 16. Входное отверстие 16 снабжено защитным кожухом
17 н каплеотбойной пластиной l8. Между внутренним колпаком 7 и защитным колпа748032 ком 4 установлен уплотнительный элемент 19.
В цапфе 8 выполнен паз 20 для вывода электропроводов 21. Для предотвращения закручивания электропроводов 21 корпус в средней части снабжен выступом 22, а кронштейн 23-передним упором 24 и задним упором 25.
При управлении потолочным вентилятором в условиях без выпадания атмосферных осадков необходимо совместить входное отверстие !4 с входным отверстием 15, а в условиях дождливой погоды — с отверстием 16, при этом выступ 22 доходит до заднего упора 25. Для закрытия потолочного вентилятора необходимо повернуть корпус до соприкосновения выступа 22 с передним упором 24. Для этого перед началом вращения необходимо переместить корпус 1 вниз вдоль вертикальной оси и повернуть в нужном направлении. При этом стягивающие пружины 11 незначительно растягиваются, а край отверстия внутреннего колпака 7 соприкасается с поворотным диском 10, который поворачивается вместе с корпусом под воздействием пружин 11 и пальца 13.
Между уплотнительным элементом 19 и поверхностью внутреннего колпака 7 образован зазор и момент сопротивления от сил трения между этими поверхностями устранен, а за счет того, что передний радиус соприкосновения между поверхностями упора 9 и поверхностью диска IO малый, момент сопротивления от сил трения между этими поверхностями незначительный.
Корпус 1 легко поворачивается усилием одной руки, даже при значительном усилии пружин 11, которое необходимо для плотного сжатия уплотнительного элемента 19. с
Формула изобретения
1. Потолочный вентилятор для кабины транспортной машины. содержащий подпружиненный корпус, закрепленный в проеме
10 крыши кабины, расположенное в нем рабочее колесо с приводным электродвигателем и установленные све13ху и снизу корпуса соответственно защитный колпак и крышку с ручкои управления, отличающийся тем, что, с целью упрощения эксплуатации, вентилятор дополнительно содержит внутренний колпак, расположенный в защитном колпаке, а последний снабжен цапфой с упором, выступающей в полость внутреннего колпака, и поворотным диском, насаженным на упор и связанным с пружинами корпуса.
2. Вентилятор по п. 1, отличающийся тем, что на поворотном диске выполнено отверстие, а внутренний колпак снабжен пальцем, входящим в это отверстие.
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР
Зр М3 . 208455, кл. В 60 Н 1/24, 1966 (прототип) .
748032
27 РигЗ
Составитель T. Мазо
Редактор Т. Орловская Техред К. Шуфрнч Корректор М. Внгула
Заказ 4205/22 Тираж 725. Подписное
ПНИИПИ Государственного комитета СССР по делам изобретений н открытий
1 l 3035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5
Филиал Hllll «Патент», г. Ужгород, ул. Проектная. 4
