Низкотемпературный излучатель
Патент 748147
Авторы
Классы МПК
Низкотемпературный излучатель
Иллюстрации
Реферат
Союз Советскмк
С оцналистмческив
Республик

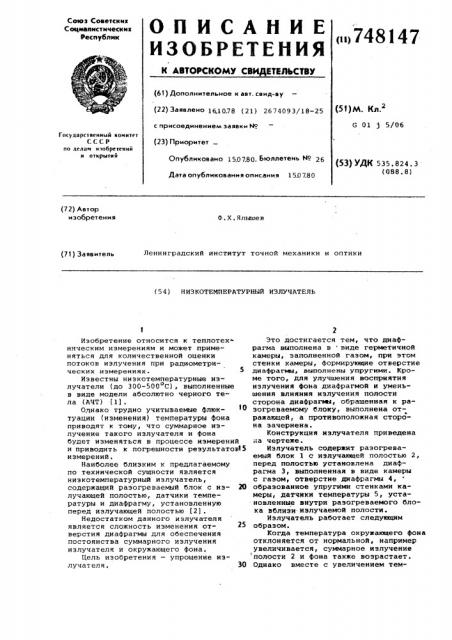

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
< >748147 (61) Дополнительное к авт. сеид-ву (22) Заявлено 16.1078 (21) 2674093/18-25 с присоединением заявки М (23) Приоритет
Опубликовано 150780. Бюллетень е(о
Дата опубликования описания 150780 (53)М. Кл.2 а 01 j 5/06
Государсткеииый комитет
СССР по делам изобретеиий и открытий (53) УДК 535.824.3 (088.8) (72) Автор изобретения
Ф.Х.Ялышен
Ленинградский институт точной механики и оптики (71) Заявитель (54) НИЗКОТЕМПЕРАТУРНЫИ ИЗЛУЧАТЕЛЬ
Изобретение относится к теплотех ническим измерениям и может применяться для количественной оценки потоков излучения при радиометрических измерениях.
Известны ннзкотемпературные излучатели (до 300-500 С), выполненные в виде модели абсолютно черного тела (АЧТ) (1).
Однако трудно учитываемые флюктуации (изменения) температуры фона приводят к тому, что суммарное излучение такого излучателя и фона будет изменяться в процессе измерений и приводить к погрешности реэультатов15 измерений.
Наиболее близким к предлагаемому по технической сущности является низкотемпературный излучатель, содержащий раэогреваемый блок с иэ- 20 лучающей полостью, датчики температуры и диафрагму, установленную перед излучающей полостью (2).
Недостатком данного излучателя является сложность изменения отверстия диафрагмы для обеспечения постоянства суммарного излучения излучателя и окружающего фона.
Цель изобретения — упрощение излучателя. 30
Это достигается тем, что диафрагма выполнена в виде герметичной камеры, заполненной газом, при этом стенки камеры, формирующие отверстие диафрагмы, выполнены упругими. Кроме того, для улучшения восприятия излучения фона диафрагмой и уменьшения влияния излучения полости сторона диафрагмы, обращенная к разогреваемому блоку, выполнена отражающей, а противоположная сторона зачернена.
Конструкция излучателя приведена a чертеже.
Излучатель содержит раэогреваемый блок 1 с излучающей полостью 2, перед полостьв установлена диафрагма 3, выполненная в виде камеры с газом, отверстие диафрагмы 4, образованное упругими стенками камеры, датчики температуры 5, установленные внутри раэогреваемого блока вблизи излучаемой полости, Излучатель работает следующим образом.
Когда температура окружающего фона отклоняется от нормальной, например увеличивается, суммарное излучение полости 2 и фона также возрастает.
Однако вместе с увеличением тем748147
Составитель Л.Латыев
Редактор Г.Нечаева Техред A.Kóëèêoâñêàÿ, Корректор Н.Григорук
Заказ 4221/27 Тираж 713 Подписное
ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, 5-35, Раушская наб., д. 4/5
Филиал ППП Патент, r. Ужгород, ул, Проектная, 4 пературы фона увеличивается темпе-ратура стенок диафрагмы 3 и газа, заполняющего ее. Расширясь, газ увеличит давление на упругие стенки, формирующие отверстие диафрагмы 4, и уменьшит отверстие. При уменьшении отверстия становится меньше и собственное излучение полости, поэтому суммарное излучение полости и фона останется неизменным.
При уменьшении температуры фона давление rasa уменьшится и отверстие соответственно увеличится, т. е, суммарное излучение остается постоянным
Прн этом предполагается, что температура pasorpesaeMoro блока, регистрируемая датчиками 5, сохраняется неизменной.
Таким образом, в настоящем излучателе достигается простота н надежность автоматического поддержания суммарного излучения полости и фона на постоянном уровне без использования сторонних регуляторов температуры, приводов диафраг.мы и т.п.
Формула изобретения
1. Низкотемпературный излучатель, содержащий раэогреваемый блок с излучающей полостью, датчики температуры и диафрагму, установленную перед излучающей полостью, о т л и ч а ю шийся тем, что, с целью упрощения излучателя, диафрагма выполнена в виде герметичной камеры, заполненной газом,при этом стенки камеры, формирующие отверстие диафрагмы, выполнены упругими, 2. Излучатель по п. 1, о т л ич а ю шийся тем, что обращенная к разогреваемому блоку сторона диафрагмы выполнена отражающей, а противоположная сторона эачернена.
Источники инФормации, принятые во внимание при экспертизе
20 1. Авторское свидетельство СССР
9294080, кл. G 01 ) 5/00, 1971.
2. Авторское свидетельство СССР
9206132, кл. G 01 К 1/00, 1967.
