Устройство для перемещения чехлов аккумуляторных батарей

Устройство для перемещения чехлов аккумуляторных батарей

Иллюстрации

Показать все

Реферат

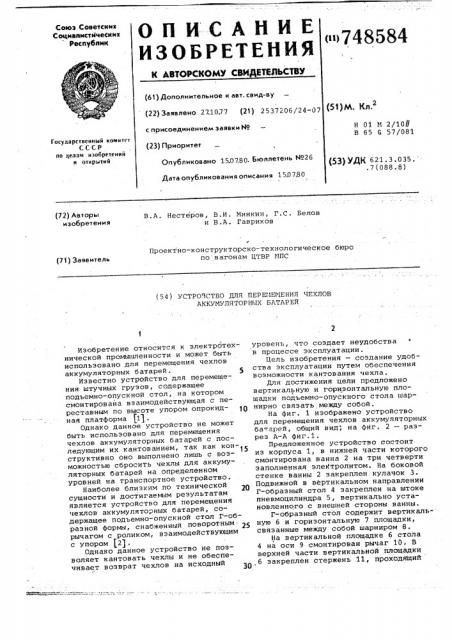

ОПИСАНИЕ

ИЗОЬГЕтЕНИЯ ""7"8584

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

СоциалистйчеСких

Республик

,г г г (61) Дополиительиое к авт. свид-ву (22) Заявлено 27.1077 (21) 2537206/24-07 (51) М.

2 с присоединением заявки № (23) Приоритет

Н 01 М 2/10//

В 65 G 57/081

Государственный комитет

СССР по делам изобретений и открытий

Опубликовано 15.07.80. Бюллетень ¹26

Дата опубликования описания 15.0780 (53) УДК 621. 3.035. .7(088.8) (72) Авторы изобретения

B.À. Нестеров, В.И. Минкин, Г.С. Белов и В.A. Гавриков г

Проектно-конструкторско-технологическое бюро по вагонам ЦТВР МПС (7! ) Заявитель (54 ) УСТРОЙСТВО ДЛЯ ПЕРЕ!1ЕР ЕНИЯ ЧЕХЛОВ

АККУМУЛЯТОР HhlX БАТАРЕЙ

Изобретение относится к электротехнической промышленности и может быть использовано для перемещения чехлов аккумуляторных батарей. 5

Известно устройство для перемещения штучных грузов, содержащее подъемно-опускной стол, на котором смонтирована взаимодействующая с переставным по высоте упором опрокидная платформа (1).

Однако данное устройство не может быть использовано для перемещения чехлов аккумуляторных батарей с последующим их-кантованием, так как кон-15 структивно оно выполнено лишь с возможностью сбросить чехлы для аккумуляторных батарей на определенном уровней на транспортное устройство.

Наиболее близким по технической сущности и достигаемым результатам является устройство для перемещения чехлов аккумуляторных батарей, содержащее подъемно-опускной стол Г-образной формы, снабженный поворотным рычагом с роликом, взаимодействующим с упором (2).

Однако данное устройство не позволяет кантовать чехлы и не обеспечивает возврат чехлов на исходный уровень, что создает неудобства в процессе эксплуатации.

Цель изобретения — создание удобства эксплуатации путем обеспечения воэможности кантования чехла.

Для достижения цели предложено вертикальную и горизонтальную площадки подъемно-опускного стола шарнирно связать между собой.

На фиг. 1 изображено устройство для перемещения чехлов аккумуляторных батарей, общий вид; на фиг. 2 — разрез А-A фиг.1.

Предложенное устройство состоит из корпуса 1, в нижней части которого смонтирована ванна 2 íà три четверти заполненная электролитом. На боковой стенке ванны 2 закреплен кулачок 3.

Подвижной в вертикальном направлении

Г-образный стол 4 закреплен на штоке пневмоцилиндра 5, вертикально установленного с внешней стороны ванны.

Г-образный стол содержит вертикальную 6 и горизонтальную 7 площадки, связанные между собой шарниром 8.

На вертикальной площадке 6 стола

4 на оси 9 смонтирован рычаг 10. В верхней части вертикальной площадки

6 закреплен стержень 11, проходящий

748584 .4 пружиной 12 Фиксирующей рычаг в и иэ него выливается электролит. чехол o ïðîêèäûâ ается

-через рыча1. 10 с надетой на него рой проверяемый чехол о

,вертикальном положении . При дальнейшем движении ролик

Над ванной 2 к корпусу 1 прикреп- . рычага 10 выходит из зацепления с де ствием пружины

-- лены насос-дозатор 13 с наконечным кулачком 3 и под действи выключателем 14, сбрасыватели 15 и 12 рычаг 10 занимает вертикальное

16, работающие каждый от своего ци- положение. линдра, конечный выключатель 17 и по 1

Дойдя до упора 18

pa, горизонтальная упор 8 для горизонтальной шйй адки. площадка 7 концом упирается в него

Снаружи ванны 2 на корпусе 1 уста- и при дальнейшем движении стола 4 новлен подвижной электрод 19, со- .вверх поворачивается вокруг о и g круг оси всршающий возвратно-поступательное занимает горизонтальное положение движение от силового цилиндра 20. и Фиксируется рычагом 10 В этот

Устройство работает следующим об- момент срабатывает сбрасыватель разом. 15 или 16 в зависимости от ранее

Проверяемый чехол устанавливают поданной команды на исправный или на горизонтаЛьной площадке 7 Г-об- 15 бракованный чехол. разного стола 4. Включают насос- Далее цикл проверки чехлов аккудозатор 13 и наполняют чехол аккуму- муляторов повторяется. Примерная лятора электролитом на 3/4 объема. продолжительность цикла 1 5-2 мин.

По окончании наполнения чехла акку- Предложенное устройство полность полностью мулятора электролитом включается щ исключает попадание щелочи на кожконечный выключатель 14, подающий ный покРов и глаза рабочего у учо его, улучкоманду на опускание Г-образного шает условия труда, исключает возстола. можность загрязнения окружающей среПри опускании стола 4 рычаг 10, ды парами щелочи и может быть применаезжая на кулачок 3, поворачивает- g5 НВНо как для проверки чехлов на элекся вокруг оси 9, сжимая пружину 12. трическую проницаемость, так и для

При этом рычаг, выходит из зацепле- промывки чехлов. ния с горизонтальной площадкой 7 .

Достигнув крайнего нижнего поло- Формула изобретения жения, стол 4 включает конечный выключатель 17, подающий команду на

ЗО силовой цилиндр 20, который вводит

Устройство для перемещения чехлов электрод 19 в чехол. Подается нгпряаккумуляторных батарей, содержащее жение 1300 в. Измерительная апг. ратуподъемно-опускной стол Г-образной ра фиксирует утечку электрического формы, снабженный поворотным рычагом с роликом, взаимодействующим с упором, о т л и ч а ю щ е е с я тока и в зависимости от наличия ее или отсутствия подает команду на сбрасывател 15 16. тем, что, с целью удобства эксплуатации путем обеспечения возможности

Одновременно подается команда на вывод электрода из чехла. кантованкя чехла, вертикальная и гоПосле того, как элект од освоборизонтальная площадки подъемнолектроД освобо 40 опускного стола шарнирно связаны дил чехол, стол 4 начинает медленно между собой. подниматься вверх. Так как го изонтальная -площадка 7 стола была выверх. Так как горизон- Источники информации, дена из зацепления и не за икси опринятые во внимание при экспертизе, 1. Авторское свидетельство СССР вана. то Угол наклона горизонтальной 4$ Р 67598, кл. В 65 G 57/081"; -1951. площадки постейейно увеличивается, 2..Авторское свидетельство СССР достигая такой величины, при кото- 9 67050, кл. В 65 С 57/081, 1951 °

748584

uz.Z

Составитель В. Гундарев

Редактор Т. Лошкарева Техред М. Петко Корректор Е. Папп

Заказ 4251/42 Тираж 844 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная,4
