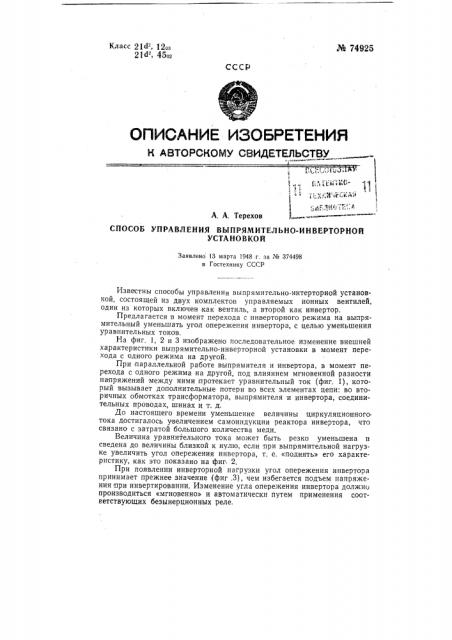

Класс 21сР, 12оа
210, 45оа № 74925
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ !
«А
1;; «L :, « 1 i Ф«(1
А. А. Терехов
СПОСОБ УПРАВЛЕНИЯ ВЫПРЯМИТЕЛЬНО-ИНВЕРТОРНОЙ
УСТА НО В КО Й
Заявлено 13 марта 1948 г. за № 374498 в Гостехнику СССР
Известны способы управления выпрямительно-интерторной установкой, состоящей из двух комплектов управляемых ионных вентилей, один из которых включен как вентиль, а второй как инвертор.
Предлагается в момент перехода с инверторного режима на выпрямительный уменьшать угол опережения инвертора, с целью уменьшения ур а вн ител ь ных токов.
На фиг. 1, 2 и 3 изображено последовательное изменение внешней характеристики выпрямительно-инверторной установки в момент перехода с одного режима на другой.
При параллельной работе выпрямителя и инвертора, в момент перехода с одного режима на другой, под влиянием мгновенной разности напряжений между ними, протекает уравнительный ток (фиг. 1), который вызывает дополнительные потери во всех элементах цепи: во вторичных обмотках трансформатора, выпрямителя и инвертора, соединительных проводах, шинах и т. д.
До настоящего времени уменьшение величины циркуляционного тока достигалось увеличением самоиндукции реактора инвертора, что связано с затратой большого количества меди.
Величина уравнительного тока может быть резко уменьшена и сведена до величины близкой к нулю, если при выпрямительной нагрузке увеличить угол опережения инвертора, т. е. «поднять» его характеристику, как это показано на фиг 2.
При появлении инверторной нагрузки угол опережения инвертора принимает прежнее значение (фиг .3), чем избегается подъем напряжения при инвертировании. Изменение угла опережения инвертора должно производиться «мгновенно» и автоматически путем применения соответствующих безынерционных реле. № 74925
Поскольку в большинстве случаев, при параллельной работе инвертора и выпрямителя,:время работы инвертора значительно меньше времени работы выпрямителя, потери от уравнительного тока при инвертировании будут незначительны. Предлагаемый способ дает экономию электрической энергии за счет циркуляционных токов и экономию меди, благодаря уменьшению самоиндукции реактора, Данный способ может быть использован для установок, в которых применяется параллельная работа выпрямителя и инвертора, в частности целесообразно его применение для тяговых подстанций электрифицированных железных дорог, на которых возможен рекуперативный режим.
Предмет изобретения
Способ управления выпрямительно-инверторной установкой, состоящей из двух комплектов управляемых ионных вентилей, из которых один включен как вентиль, а второй как инвертор, отличающийся тем, что, с целью уменьшения уравнительных токов при переходе установки с инверторного на выпрямительный режим, в момент перехода уменьшают угол опережения инвертора. № 74925
0бгприлцтлИт реален
VtrdtÞ9uÜu режим
0нбгртрнбгш режщ
3ЬлрнтпюпбнЬй режи
Унбсртридй режогг
Ь рииитййш ражгггг
