Реферат

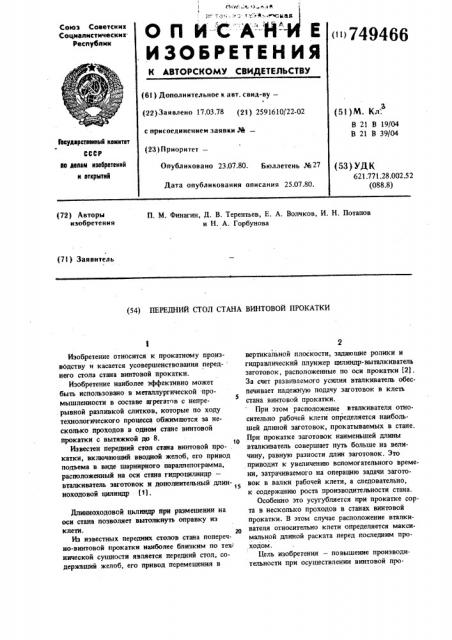

ОП И . ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик

<" 749466

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6l ) Дополнительное к авт, свид-ву— (51)M. Кл .

В 21 В 19/04

В 21 В 39/04 (22) Заявлено 17.03.78 (21) 2591610/22-02 с присоединением заявки М

Гасударственный комитет

СССР (28) Приоритет— йе делам изобретений и открытий

Опубликовано 23.07.80. Бюллетень %27

Дата опубликования описамия 25 07.80. (53) УДК

621.771.28.002.52 (088.8) (72) Авторы изобретения

П. М. Финагин, Д. В. Терентьев, Е. А. Волчков, И. Н. Потапов и Н. А. Горбунова (71) Заявитель (54) ПЕРЕДНИЙ СТОЛ СТАНА ВИНТОВОЙ ПРОКАТКИ

Изобретение относится к прокатному произвЬдству и касается усовершенствования переднего стола стана винтовой прокатки.

Изобретение наиболее эффективно может быть использовано в металлургической промышленности в составе агрегатов с непре5 . рывной разливкой слитков, которые по ходу технологического процесса обжимаются эа несколько проходов в одном стане винтовой прокатки с вытяжкой до 8.

Известен передний стол стана винтовой про- . катки, включающий вводной желоб, его привод подъема в виде шарнирного параллелограмма, расположенный на оси стана гидроцилиндр—

Вталкиватель заготовок И дополнительныи длин 15 ноходовой цилиндр (l .

Длинноходовой цилиндр при размещении на оси стана позволяет вытолкнуть оправку из клети.

Иэ известных передних столов стана поперечно-винтовой прокатки наиболее близким по тех- нической сущности является передний стол, содержащий желоб, его привод перемещения в вертикальной плоскости, задающие ролики и гидравлический плунжер цилиндр-выталкиватель заготовок, расположенные по оси прокатки (2).

За счет развиваемого усилия вталкиватель обеспечивает надежную подачу заготовок в клеть стана винтовой прокатки.

При этом расположение вталкивателя относительно рабочей клетй определяется наибольшей длиной заготовок, прокатываемых в стане.

При прокатке заготовок наименьшей длины вталкиватель совершает путь больше на величину, равную разности длин заготовок. Это приводит к увеличению вспомогательного времени, затрачиваемого на операцию задачи заготовок в валки рабочей клети, а следовательно, к содержанию роста производительности стана.

Особенно зто усугубляется при прокатке сорта в несколько проходов в станах винтовой прокатки. В этом случае расположение вталкивателя относительно клети определяется максимальной длиной раската перед последним проходом.

Цель изобретения — повышение производительности при осуществлении винтовой про15

3 749466 катки сорта в несколько проходов путем сокращения времени на задачу в стан заготовок различной длины.

Это достигается тем, что передний стол стана винтовой прокатки, включающий желоб, 5 его привод перемещения в вертикальной плоскости, задающие ролики и цилиндр-вталкиватель заготовок, согласно изобретению снабжен рычажным механизмом подъема над осью прокатки цилиндра-вталкивателя заготовок, который расположен перед задающими роликами.

Использование такого технического решения позволяет исключить влияние с длины заготовки на расположение вталкивателя относительно клети винтовой прокатки. Это достигается тем, что вталкиватель будучи размещен от клети на расстоянии, соответствующем исходной длине заготовки, за счет смешения его с оси прокатки рычажным механизмом не препятствует прохождению раската и последующей его задачи в клеть посредством текущих роликов, размещенных перед желобом за ральгангом.

При этом отдельно стоящий вне линии стана вталкиватель максимально приближен к клети и проходит короткий путь до упора в очередную заготовку.

Следовательно, сокращается вспомогательное время, затрачиваемое на подачу заготовки в стан и, таким образом, повышается производительность.

На фиг. 1 изображен передний стол в положении перед задачей заготовки в валки; на фиг, 2 — то же, в момент прокатки; на фиг. 3 — то же, в положении перед задачей заготовки в клеть для второго прохода.

Передний стол стана поперечно-винтовой прокатки состоит иэ расположенных по оси прокатки задаюцц1х тянущих роликов 1, приемного

:елоба 2, его привод 3 вталкивателя загото40 ;ок в виде ц.-.вмоцилиндра 4 с головкой 5 на ц;- оке 6 и его рычажного механизма 7 подъема над осью прокатки.

Вталкиватель устанавливается от клети на

1 .".стоянии, определяемом наибольшей длиной заготовки„прокатываемой в клети.

Устройство работает следующим образом.

В исходном положении рабочая поверхность приемного желоба 2 совмещена с рабочей поверхностью роликов рольганга. Очередная заготовка поступает на рольганг, который вводит

50 ее s приемный желоб. Затем на заготовку сводятся тянущие ролики 1, которые перемешают е"; по желобу к валкам клети, Затем поворотом вала рычажного механизма 7 вталкиватель

4 устанавливается на ось прокатки над рольгангом. При этом между толкающей головкой 5 вталкивателя и задним торцом заготовки образуется минимально возможный зазор. После этого включением пневмоцилиндра 4 шток головкой 5 проходит через предварительно разведенные задающие тянущие ролики 1 и эатащивает заготовку в валки клети.

При прокатке, совершая вращательно-поступательное движение по желобу, удлиняется и соответственно уменьшается в диаметре, После осуществления первого прохода заготовки вталкиватель смещают с оси прокатки и он находится в этом положении до конца процесса раскатки, Смещенный с оси прокатки вталкиватель не препятствует размещению раската в желобе и последующей его задаче тянущими задающими роликами 1 в сведенные на соответствующий калибр валки клети. После осущест. вления первого прохода заготовки дается команда на подъем желоба 2, для приема возвращаемого раската; и так каждый раз, начиная со второго прохода, После раскатки очередной заготовки приемный желоб опускается в исходное положение, с тем, чтобы уровень рабочей поверхности желоба совпадал с уровнем рабочей поверхности роликов рольганга.

Передний стол стана винтовой прокатки по сравнению с лучшими образцами аналогичного оборудования позволяет повысить производительность стана за счет сокрашения вспомогательного времени, затрачиваемого на подачу заготовки в клеть стана.

Формула изобретения

Передний стол стана винтовой прокатки, включающий желоб, его привод перемещения в вертикальной плоскости, задающие ролики и цилиндр-вталкиватель заготовок, о т л и ч аю шийся тем, что, с целью сокращения времени на зацачу в стан заготовок различной длины, он снабжен рычажным механизмом подъема над осью прокатки цилиндра-вталкивателя заготовок, который расположен перед задающими роликами.

Источники информации, принятые во внимание при экспертизе 1. Патент ФРРГ Р 1243620, кл. 7 А 17/04, опублик. 1968.

2. Авторское свидетельство СССР N 147986, кл. В 21 В 19 /02, 1961.
