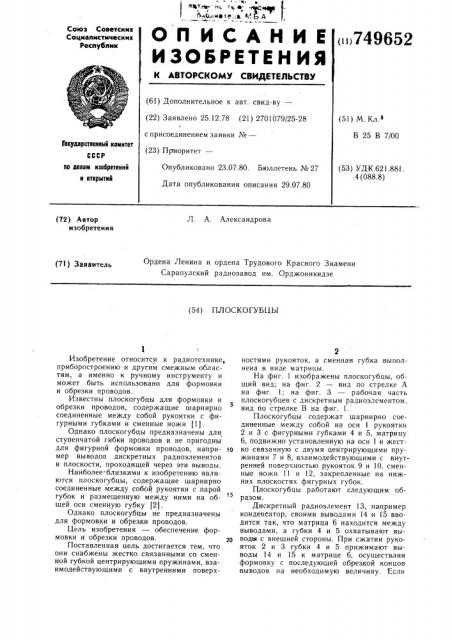

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскиx

Социалистическик

Реслублик ()749652 (61) Дополнительное к авт. свид-ву— (51) М. Кл,з (22) Заявлено 25.12.78 (21) 2701079/25-28 ! с присоединением заявки №вЂ”

В 25 В 7/00

Гоеударственнмй комитет

СССР (23) П ри ори тет—

Опубликовано 23.07.80. Бюллетень № 27

Дата опубликования описания 29.07.80 (53) УДК 621.881..4 (088.8) но делам изобретений н открытнй

Л. А. Александрова (72) Автор изобретения

Ордена, Ленина и ордена Трудового Красного Знамени

Сарапулский радиозавод им. Орджоникидзе (7!) Заявитель (54) ПЛОСКОГУБЦЫ

1

Изобретение относится к радиотехнике, приборостроению и другим смежным областям, а именно к ручному инструменту и может быть использовано для формовки и обрезки проводов.

Известны плоскогубцы для формовки и обрезки проводов, содержащие шарнирно

5 соединенные между собой рукоятки с фигурными губками и сменные ножи (1). .Однако плоскогубцы предназначены для ступенчатой гибки проводов и не пригодны для фигурной формовки проводов, напри- 1о мер выводов дискретных радиоэлементов в плоскости, проходящей через эти выводы.

Наиболее близкими к изобретению являются плоскогубцы, содержащие шарнирно соединенные между собой рукоятки с парой губок и размещенную между ними на общей оси сменную губку (2).

Однако плоскогубцы не предназначены для формовки и обрезки проводов.

Цель изобретения — обеспечение формовки и обрезки проводов.

Поставленная цель достигается тем, что они снабжены жестко связанными со сменной губкой центрирующими пружинами, взаимодействующими с внутренними поверх2 ностями рукояток, а сменная губка выполнена в виде матрицы.

На фиг. 1 изображены плоскогубцы, общий вид; на фиг. 2 — вид по стрелке А на фиг. 1; на фиг. 3 — рабочая часть плоскогубцев с дискретным радиоэлементом, вид по стрелке В на фиг. 1.

Плоскогубцы содержат шарнирно соединенные между собой на оси 1 рукоятки

2 и 3 с фигурными губками 4 и 5, матрицу

6, подвижно установленную на оси 1 и жестко связанную с двумя центрирующими пружинами 7 и 8, взаимодействующими с внутренней поверхностью рукояток 9 и 10, сменные ножи II и 12, закрепленные на нижних плоскостях фигурных губок.

Плоскогубцы работают следующим образом.

Дискретный радиоэлемент 13, например конденсатор, своими выводами 14 и 15 вводится так, что матрица 6 находится между выводами, а губки 4 и 5 охватывают выводы с внешней стороны. При сжатии рукояток 2 и 3 губки 4 и 5 прижимают выводы 14 и 15 к матрице 6, осушествляя формовку с последующей обрезкой концов выводов на необходимую величину. Если

I V

3 749Я2::

» у б же вставить выводы дискретного радиоэле- щей оси сменную губку, отличающиеся тем, мента между матрицей 6 и губкой 4 илй 5,, что, с целью обеспечения формовки и обпроизвести сжатие рукояток 2 и 3, то полу - резки проводов, они снабжены жестко свячается ступенчатая гибка выводов. занными со сменной губкой центрирующими

Плоскогубцы позволяют производить фор- пружинами, взаимодействующими с внутмовку проводов в плоскости, проходящей 5 ренними поверхностями рукояток, а сменчерез выводы дискретных радиоэлементов. ная губка выполнена в виде матрицы.

Источники информации, принятые во внимание при экспертизе

Формула изобретения l. Градиль В: П. Краткий справочник радиомонтажника, Харьков, прапор, 1977, Плоскогубцы, содержащие шарнирно сое- << c, 19. диненные между собой рукоятки с парой 2. Авторское свидетельство СССР губок и размещенную между ними на об- № 133820, кл. В 25 В 7/00, 1960 (прототип).

><> В

Фиг л

Составитель Н. Аксенова
