Реферат

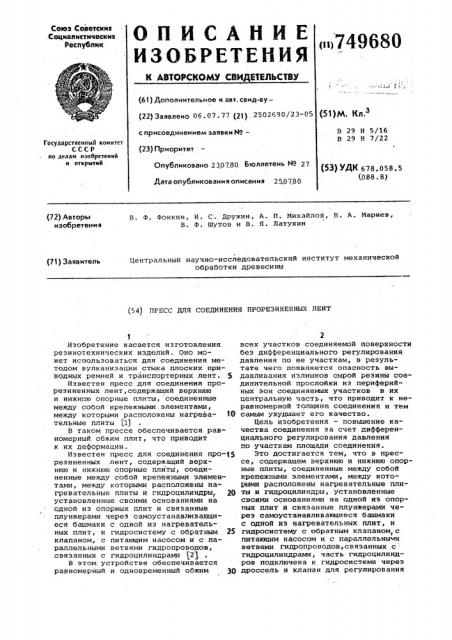

Союз. Советских

Ссщивлистических

Республик р1> 749680 (61) Дополнительное к авт. саид-ву(51) М. Кл. (22) Заявлено О6.О7.77 (21) .2502690/гЗ-О5

В 29 Н 5/16

В 29 Н 7/22 с присоединением заявки Йо(23) Приоритет

Государственный комитет

СССР ио делам изобретений и открытий

Опубликовано 2З07ЯО, Бюллетень HP 27 (53) УДК 678.058.5 (0Se.8>

Дата опубликования описания 2Ь0780 (72) Авторьз изобретения

В. Ф. Фонкин, И. С. Дружин, A. П. Михайлов, В. A. Мариев, В. Ф. Шутов и В. Я. Латухин

Центральный научно-исследовательский институт механической обработки древесины (73) Заявитель (54) ПРЕСС ДЛЯ СОЕДИНЕНИЯ ПРОРЕЗИНЕННЫХ ЛЕНТ

Изобретение касается изготовления резинотехнических изделий. Оно может использоваться для соединения методом вулканизации стыка плоских приводных ремней и транспортерных лент. 5

Известен пресс для соединения прорезиненных лент, содержащий верхнюю и нижнюю опорные плиты, соединенные между собой крепежными элементами, между которыми расположены нагрева- fo тельные плиты (15

В таком прессе обеспечивается равномерный обжим плит, что приводит к их деформации.

Известен пресс для соединения про-$5 резиненных .лент, содержащий верхнюю и нижнюю опорные плиты, соединенные между собой крепежными элементами, между которыми расположены нагревательные плиты и гидроцилиндры,. Щ установленные своими основаниями на одной из опорных плит и связанные плунжерами через самоустанавливающиеся башмаки с одной иэ нагревательных плит, и гидросистему с обратным 25 клапаном, с питающим насосом и с параллельными ветвями гидропроводов, связанных с гидроцилиндрами (2)

В этом устройстве обеспечивается равномерный и одновременный обжим Щ

2 всех участков соединяемой поверхности без дифференциального регулирования давления по ее участкам, в результате чего появляется опасность выдавливания излишков сырой резины соединительной прослойки из периферийных зон соединяемых участков в их центральную часть, что приводит к неравномерной толщине соединения и тем самым ухудшает его качество.

Цель изобретения — повышение качества соединения эа счет дифференциального регулирования давления по участкам площади соединения.

Это достигается тем, что в прессе, содержащем верхнюю и нижнюю опорные плиты, соединенные между собой крепежными элементами, между которыми расположены нагревательные плиты и гидроцилиндры, установленные своими основаниями на одной из опорных плит и связанные плунжерами через самоустанавливающиеся башмаки с одной из нагревательных плит, и гидросистему с обратным клапаном, с питающим насосом и с параллельными ветвями гидропронодов,связанных с . гидроцилиндрами, часть гидроцилиндров подключена к гидросистеме через дроссель и клапан для регулирования

749680 давления. Пресс снабжен эластичной плитой, установленной между самоустанавливающимися башмаками и нагревательной плитой.

На фиг. 1 изображен предлагаемый пресс, общий вид, на фиг. 2 дан разрез Л-A на фиг. 1; на фиг. 3— гидравлическая схема пресса.

Пресс содержит верхнюю 1 и нижнюю 2 опорные плиты, соединенные между собой шарниром 3 и замком 4.

Между опорными плитами установлены верхняя 5 и нижняя 6 нагревательные плиты и гидроцилиндры 7.

Верхняя из нагревательных плит закреплена на опорной плите 1, а нижняя соединена.с эластичной прижимной плитой 8. Гидроцилиндры 7 закреплены на опорной плите 2 своими основаниями, а их плунжеры 9 установлены в самоустанавливающихся башмаках 10, опорные поверхности которых закреплены на эластичной прижимной плите 8.

Между опорными поверхностями башмаков 10 и эластичной прижимной плитой 8, а также между опорной плитой

1 и нагревательной плитой 5 могут помещаться теплоизоляционные прокладки (на чертежах не изображены).

Гидросистема пресса включает гидропровод 11„разделяющийся на па-. раллельные ветви А, Б, В, каждая из которых связана соответственно с группами Г, Д и В гидроцилиндров.ПРичем группа Д установлена в центральной части плит, а группы Г и Е в периферийной. Кроме того, гидросистема включает гидронасос 12> фильтр 13, предохранительный клапан 14, обратные клапаны 15 и 16, контрольный манометр 17, распределительный золотник 18, аккумулятор 19 давления и бак 20 для жидкости.

Группы Г и Е гидроцилиндров 7 подключены к гидросистеме через дроссель 21 и клапан 22 для регулирования давления.

Пресс работает следующим образом.

Стык приводного ремня 23 или конвейерной ленты укладывают на нагревательную плиту. Опорную плиту 1 опус- . кают в рабочее положение и фиксируют замком 4. Включают систему гидропроводов, При этом рабочая жидкость or насоса 12 через фильтр 13 и обратный клапан 15 поступает через аккумулятор

19 в распределительный реверсивный золотник 18. Из золотника одна часть рабочей жидкости поступает по ветви

Б гидропривода в группу Д гидроцилиндров, обжимающих центральную часть стыка. Другая часть жидкости поступает к дросселю 21 из которого через клапан 22 для регулирования давления по ветвям А и В гидропровода направляется к группам А и В гидроцилиндров, обжимающих периферийные

Части стыка. Клапан 22 может быть отрегулирован на давление меньшее, чем в общей гидросистеме. В результате чего сначала обжимается центральная зона стыка с большим усилием обжима, а затем периферийные зоны. имеющиеся излишки объема сырой ре- зины прокладочной прослойки при этом вытесняются из центральной зоны на периферию, а затем за пределы сое о динения, обеспечивая тем самым равномерность его толщины

После окончания стыковки распределительный золотник 18 переключаетcs и давление на плиты снижается.

При этом поток жидкости от групп А и В цилиндров с меньшим давлением минует дроссель 21 через обратный клапан 16. Затем открывают замок 4, откидывают плиту 1 и вынимают готовое изделие.

20 Включение в схему аккумулятора 19 давления позволяет периодически выключать гидронасос, используя известные схемы автоматического управления. При соединении следующей р5 ленты операции повторяются.

Использование изобретения позволит эа счет дифференцированного регулирования давления по участкам площади соединения повысить равноЗО мерность:толщины соединения, что приведет к повышению качества соединения, его прочности и долговечности.

Формула изобретения

1. Пресс для,соединения прорезиненных лент, содержащий верхнюю и нижнюю опорные плиты, соединенные между собой крепежными элементами, между которыми расположены нагревательные плиты и гидроцилиндры, ус40 тановленные своими основаниями на одной из опорных плит и связанные плунжерами через самоустанавливающиеся башмаки с одной из нагревательных плит, и гидросистему с обратным клапаном, с питающим насосом и с параллельными ветвями гидропроводов связанных с гидроцилиндрами, отличающийся тем, что, с целью повышения качества соединения за счет дифференцированного регулирования давления по участкам площади соединения, часть гидроцилиндров подключена к гидросистеме через дроссель и клапан для регулирования давления.

2. Пресс по и. 1, о т л и ч а юшийся тем, что он снабжен эластичной плитой, установленной между самоустанавливающимися башмаками и нагревательной плитой.

60 Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 409891, кл. В 29 Н 5/22, 1971.

2. Патент ПНР 9 68136, кл. 39 а 5/20, 1973 (прототип).
