Реферат

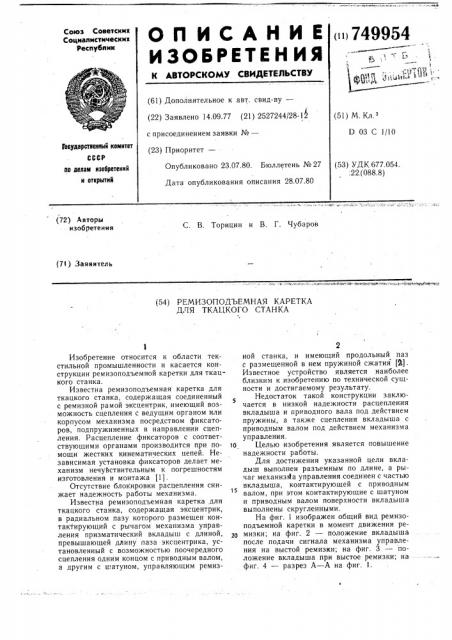

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советски к

Социалистические

Республик

<» 749954 (61) Дополнительное к авт. свид-ву— (22) Заявлено 14.09.?7 (21) 2527244/28-12 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл, з

D 03 С I/10

Государственный комитет

СССР

Опубликовано 23.07.80. Бюллетень №27

Дата опубликования описания 28.07.80 (53) УДК 677.054.

:22.(088.8) по делам нзооретеннй н открытий (72} Авторы изобретения

С. В. Торицин и В. Г. Чубаров (7() Заявитель (54) РЕМИЗОПОДЪЕМНАЯ КАРЕТКА

ДЛЯ ТКАЦКОГО СТАНКА

Изобретение относится к области текстильной промышленности и касается конструкции ремизоподъемной каретки для ткацкого станка.

Известна ремизоподъемная каретка для ткацкого станка, содержащая соединенный с ремизной рамой эксцентрик, имеющий возможность сцепления с ведущим органом или корпусом механизма посредством фиксаторов, подпружиненных в направлении сцепления. Расцепление фиксаторов с соответствующими органами производится при помощи жестких кинематических цепей. Независимая установка фиксаторов делает механизм нечувствительным к погрешностям изготовления и монтажа (1).

Отсутствие блокировки расцепления снижает надежность работы механизма.

Известна ремизоподъемная каретка для ткацкого станка, содержащая эксцентрик, в радиальном пазу которого размещен контактирующий с рычагом механизма управления призматический вкладыш с длиной, превышающей длину паза эксцентрика, установленный с возможностью поочередного сцепления одним концом с приводным валом, а другим с шатуном, управляющим ремиз2 ной станка, и имеющий продольный паз с размещенной в нем пружиной сжатия (Й).

Известное устройство является наиболее близким к изобретению по технической сущности и достигаемому результату.

Недостаток такой конструкции заключается в низкой надежности расцепления вкладыша и приводного вала под действием пружины, а также сцепления вкладыша с приводным валом под действием механизма управления.

10 Целью изобретения является повышение надежности работы.

Для достижения указанной цели вкладыш выполнен разъемным по длине, а рычаг механизма управления соединен с частью вкладыша, контактирующей с приводным валом, при этом контактирующие с шатуном и приводным валом поверхности вкладыша выполнены скругленными.

На фиг. 1 изображен общий вид ремизоподъемной каретки в момент движения рещ мизки; на фиг. 2 — положение вкладыша после подачи сигнала механизма управления на выстой ремизки; на фиг. 3 — положение вкладыша при выстое ремизки; на фиг. 4 — разрез А — А на фиг. l.

749954

Ремизоподъемная каретка для ткацкого станка содержит расположенный на приводном валу 1 эксцентрик 2. В радиальном пазу 3 эксцентрика 2 размещен контактирующий с рычагом 4 механизма управления призматический вкладыш 5. Длина вкладыша 5 превьпыает длину паза 3 эксцентрика. На эксцентрике 2 раСположен шатун 6 с пазами 7 для вкладыша 5. Вкладыш 5 выполнен разъемным по длине и установлен с возможностью поочередного сцепления одним концом с приводным валом 1, а другим — с шатуном 6, управляющим ремизкой станка.

Часть вкладыша 5, контактирующая с приводным валом 1, имеет паз 8 для соединения с рычагом 4 механизма управления, а часть вкладыша 5", -контактирующая с шатуном 6, имеет продольный паз 9 с размещенной в нем пружиной сжатия 10.

При этом поверхности вкладыша 5, контактирующие с шатуном 6 и приводным валом 1, выполнены скругленными.

Рычаг 4 установлен на оси 11, смонти рованной на эксцентрике 2 и связан с механизмом управления посредством толкателей 12, смонтированных на шатуне 6.

Каретка работает следующим образом.

При отсутствии сигнала механизма уп- . равления вкладыш 5 входит в паз всд",щего вала 1 под действием пружины 10 и сцепляет эксцентрик с ведущим валом 1. Ре-. мизка приходит в движение. При подаче механизмом управления сигнала толкатель

12 посредством рычага 4 выводит часть вкладыша 5 из зацепления с валом 1, выбирая зазор между частями вкладыша 5 и 5", при этом часть вкладыша 5 контактирует с валом своим скругленным участком. Сигнал подается с опережением совмещения части вкладыша 5" с пазом шатуна 6, тем самым эксцентрик 2 подготавливается к расцеплению с ведущим валом 1 и сцепленик с шатуном 6 (см. фиг. 2). При совмещении части вкладыша 5" с пазом 7 шатуна 6 под действием пружины 10 и усилия со стороны ведущего вала 1 происходит плавное расцепленне части вкладыша 5 с ведущим валом 1 и сцепление части вкладыша 5" с шатуном 6 без участия механизма управления.

Если выстой ремизки длится несколько прокидок утка, то механизм управления удерживает вкладыш 5 в сцеплении с шатуном 6, не допуская сцепления с ведущим валом 1.

Блокировка расцепления части вкладыша 5 с ведущим валом 1 (см. фиг. 2) и части вкладыша 5" с шатуном 6 (см. фиг. 3) осуществляется за счет суммарной длины частей вкладыша, превышающей длину паза 3 эксцентрика 2.

Использование изобретения позволит повысить надежность работы каретки.

Формула изобретения

Ремизоподъемная каретка для ткацкого станка, содержащая эксцентрик, в радиальном пазу которого размещен контактирующий с рычагом механизма управления .призматический вкладыш с длиной, превышающей длину паза эксцентрика, установленный с возможностью поочередного сцепления одним концом с приводным валом, а другим с шатуном, управляющим ремизкой станка, и имеющий продольный паз с размещенной на нем пружиной сжатия, атличаюи(аяся тем, что, с целью повышения надежности работы, вкладыш выполнен разъемным по длине, а рычаг механизма управления соединен с частью вкладыша, контактирующей с приводным валом, при этом контактирующие с шатуном и приводным чалом поверхности вкладыша выполнены скругленными,.

11стсчники информации, < принятые во внимание при экспертизе

1. Авторское свидетельство СССР

4o ¹ 123475, кл. D 03 С 5/00, 1958, 2. Патент Швейцарии № 406088, кл. 86 а, 1, 1966 (прототип).

749954

2 1

Фиг. 3

Д-А

Фиг. 4

Составитель Г. Ковалев

Редактор Т. Зубкова Техред К. Шуфрич Корректор Е. Папп

Заказ 4566/21 Тираж 480 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская иаб., д. 4/5

Филиал ППП <Патент» г. Ужгород, ул. Проектная, 4
