Реферат

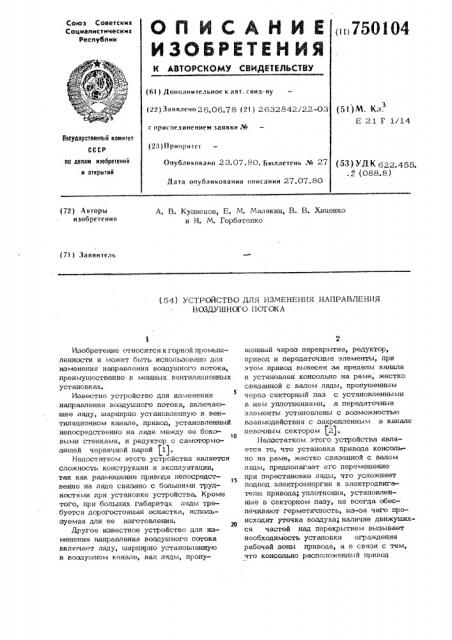

Союз Советсккк

Социелкстмческии

Республик (i»750304 (61),дополнительное к авт. свил-ву (22) Заявлено 26.06.78 (21) 2632842/22-03 (51) M. Кл.

Е 21 F 1l14 с присоединением заявки J%

Госудврстввниь4 комитет (23) Приорите1 оа делам изворвтеиий и открытий

Опубликовано 23.07.80. Бюллетень ¹ 27 (53) УД К 622,456. .2 (088.8) Дата опубликования описания 27.07.80

{72) Авторы изобретения

А. В. Кузнецов, Е. М. Малякин, В. В. Хиценко и Н. N. Горбатенко (7)) Заявитель (54) УСТРОЙСТВО ДЛЯ ИЗМЕНЕНИЯ НАПРАВЛЕНИЯ

ВОЗДУШНОГО ПОТОКА

Изобретение относится к горной промышленности и может быть использовано для изменения направления воздушного потока, преимущественно в мощных вентиляционных установках.

Известно устройство для изменения направления воздушного потока, включающее ляду, шарнирно установленную в вентиляционном канале, привод, установленный непосредственно на ляде между ее боко о выми стенками, и редуктор с самотормозяшей червячной парой (1j.

Недостатком этого устройства является сложность конструкции и эксплуатации, так как размещение привода непосредст15 венно на ляде связано с большими трудностями при установке устройства. Кроме того, при больших габаритах ляды требуется дорогостоящая оснастка, используемая для ее изготовления.

Другое известное устройство для изменения направления воздушного потока включает ляду, шарнирно установленную в воздушном канале, вал ляды, пропушенный через перекрытие, редуктор, привод и передаточные элементы, при этом привод вынесен за пределы канала и установлен консольно на раме, жестко связанной с валом ляды, пропущенным через секторный паэ с установленными в нем уплотнениями, а передаточш е элементы установлены с возможностью взаимодействия с закрепленным в канале цевочным сектором t2j.

Недостатком этого устройства является то, что установка привода консольно на раме, жестко связанной с валом ляды, предполагает его перемещение при перестановке ляды, что усложняет подвод электроэнергии к электродвигателю привода; уплотнения, установленные в секторном пазу, не всегда обеспечивают герметичность, иэ-аа чего происходит утечка воздуха; наличие движущихся частей над перекрытием вызывает необходимость установки ограждения рабочей эоны привода, а в связи с тем, что консольно расположенный привод

3 75 должен находиться ао всех случаях в помещении, требуется помещение с дополнительной площадью псла. Пред=тавляет определенную трудность также сложность конструкции и эксплуатации цевочных секторов, которые разнесены а пространстве на несколько метров друг

От друга,и монтируется каждый отдсльНО НОэтОму тру дно тОчно аысгавить их и обеспечить нормальное зацепление одновременно с двумя зубчатыми колесами.

Цель изобретения — уменьшение утечек воздуха, упрощение конструкции и ул -.шение условий зксплуатацнн.

Указанная цель достигается тем, что устройство снабжено приводными элементами, жестко закрепленными на валу ля-. ды, и гибкими направляющими связями, концы которых закреплены в стенках вентиляционного канала, при этом приводные элементы посредством гибких направляющих связей кинематически соединень» с передаточными элементами; кроме того

» устройство снабжено замкнутыми гибкими элементами, которые огибают передаточные и приводные элементы, а гибкие направляющие связи, концы которых закреплены в стенках вентиляционного канала, огибают передаточные элементы по их внешней дуге; гибкие направлшощие связи, концы которых закреплешя в стенках вентиляционного канала„ огибают передаточные элементы по кольцевой дуге, а с целью регулирования провисання паправляю|цих связей, их концы закреплены в стенках вентиляционного капала посредствоМ упругих элементов.

На фиг. L показан общий вид устройства;на фиг. 2 — вид устройства в плане; на фиг. 3 — вариант кинематической связи передаточных элементов посредством гибких направляющих связей с приводными элементами; ца фиг. 4 — вариант кинематической связи, когда гибкие направляющие связи огибают передаточные элеме ты по их внешней дуге;на фиг. 5 — вариант кинематической связи, когда гибкие направляющие связи огибают передаточные элементы по кольцевой дуге.

Устройство состоит из ляды .1, установленной на валу 2 B канале 3, имеющем проем 4, двигателя 5, редуктора 6, смонтированных жестко на перекрытии канала .3, Ляда 1 установлена на валу 2 в шарнирных опорах 7 и 8, а сам вал 2 установлен в канале 3 в подшишщковых опорах 0 и 10. }la yrov Komre

1 закрепле)ы передаточные элементы 11

0104 и 12. контактирующие с гибкой направляющей связью 13 в виде круглозаенной цепи, концы которой закреплены в стенах канала 3, через упругие элементы 14 и 15. На валу 2 жестко уста5 новленьt приводные элементы 16 и 17, которые кинематически связаны замкнутыми гибкими элементами 18 из круглозвенной цепи с передаточными злемента1о ми 1-1- " 1- » При этом направляю связь 13 может огибать по внешней дуге передаточные элементы 11 и 12 с углом охвата до 360 или по кольцевой дуге с углом охвата 360 и более.

Устройство работает следующим об-разом.

При необходимости изменить направление воздушного потока, т.е. открыть проем 4 и перекрыть канал 3, включают двигатель

>а 5, передающий вращение через редуктор

6 на вал 2, который посредством жестко запрессованных на ней приводш|х элементов 16 и 17 передает на передаточные элементы 11 и 12 вращение с помо->5 щью гибких направляющих связей 13. Приводшяе элементы 16 и 17 при вращении контактируют непосредствоо с гибкой направляющей связью 13. Передаточные элементы 11 и 12 в этом случае служат

3О для направления гибкой направляющей свяап 13. В результате ляда 1 приходит в движение, перекрывая вентиляционный канал.

Р случае установки замкнутых гибких

„элементов 18, которые огибают передаточные элементы 11, 12 и приводные элементы 16 и 17, вращение передаточных элементов 11 и 12 осуществляется с их помощью. При этом передаточные

4 элементы 11 и 12 взаимодействуют с огибающей их напрааляюшей связью 13, в результате чего ляда 1 приходит в дви>кение, перекрывая вентиляционный канал 3. При подходе ляды 1 в одно из крайних положений двигатель 5 автоман- тически отключают концевыми выключателями, установленными в крайних положениях ляды.

Использование да>лого устройства, в

50 котором вращение от двигателя передается на передаточные элементы непосредственно валом, позволяет установить привод ляпы непосредственно на фундамент, что исключает необходимость наличия

55 секторного паза. Кроме того„использование гибкого элемента в качестве направляющей связи позволяет исключить массивные и сложные в изготовлешш цевочные балки (секторы}.

5 7

Фор мула изобр етения

1. Устройство для изменения направления воздушного потока, включающее ляду, шарнирно установленную в вентиляционном канале, вал ляды, пропущенный через перекрытие, редуктор, привод и передаточные элементы, о т л и ч а ю— щ е е с я тем, что, с целью уменьшения утечек воздуха, упрощения конструкции и улучшения условий эксплуатации, устройство снабжено приводными элементами, жестко закрепленными на валу ляды и гибкими направляющими связями, концы которых закреплены в стенках вентиляционного канала, при этом приводные элементы посредством гибких направляющих связей кинематически соединены с передаточными элементами.

2. Устройство по п. 1, о т л и— ч а ю щ е е с я тем, что,оно снабжено замкнутыми гибкими элементами, которые огибают передаточные и приводные элементы, а гибкие направляющие

50104 Ь связи, концы которых закреплены в стен ках вентиляционного канала, огибают передаточные элементы по их внешней дуге, 3. Устройство по и. 2, о т л и ч а— ю IIL е е с я те м» что гибкие направляю» щие связи, концы которых закреплены в стенках вентиляционного канала, огибают передаточные элементы по коль10 цевой дуге.

4. Устройство по пп. 1-3, о т л и— ч а ю щ е е с я тем, что, с целью регулирования провисания направляющих связей, их концы закреплены в .стенках

15 вентиляционного канала посредством упругих элементов.

Источники информации, принятые во внимание при экспертизе

zo 1. Авторское свидетельство СССР

Ph 335413, кл. E 21 F 1/14» 1970.

2. Авторское свидетельство СССР

М 571614, кл. E 21 Р 1/14, 1974 (прототип).
