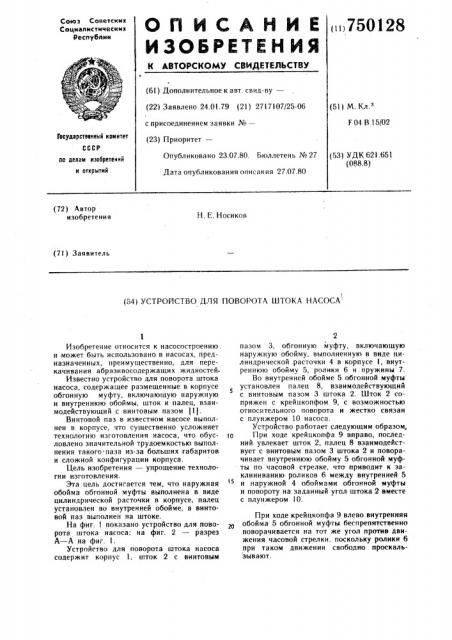

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

750128 (6! ) Дополнительное к авт. свид-ву— (22) Заявлено 24.01.79 (21) 2717107/25-06 (51) М К 3 с присоединением заявки №-F 04 В 15/02

Государственный квинтет (23) Приоритет— (53) УДК 621.651 (088.8) Опубликовано 23.0?.80. Бюллетень № 27

Дата опубликования описания 27.07.80 по делам нэобретеннй н открытий (72) Автор изобретения

Н. Е. Носиков (7!) Заявитель (54) УСТРОЙСТВО ДЛЯ ПОВОРОТА ШТОКА НАСОСА:

Изобретение относится к насосостроению и может быть использовано в насосах, предназначенных, преимущественно, для перекачивания абразивосодержащих жидкостеи

Известно устройство для поворота штока насоса, содержащее размещенные в корпусе обгонную муфту, включающую наружную и внутреннюю обоймы, шток и палец, взаимодействующий с винтовым пазом (1).

Винтовой паз в известном насосе выполнен в корпусе, что существенно усложняет технологию изготовления насоса, что обусловлено значительной трудоемкостью выполнения такого паза из-за больших габаритов и сложной конфигурации корпуса.

Цель изобретения — упрощение технологии изготовления.

Зта цель достигается тем, что наружная обойма обгонной муфты выполнена в виде цилиндрической расточки в корпусе, палец установлен во внутренней обойме, а винтовой паэ выполнен на штоке.

На фиг. 1 показано устройство для поворота штока насоса; на фиг. 2 — разрез

А — А на фиг. l.

Устройство для поворота штока насоса содержит корпус 1, шток 2 с винтовым

2 пазом 3, обгонную муфту, включающую наружную обойму, выполненную в виде цилиндрической расточки 4 в корпусе I, внутреннюю обойму 5, ролики б и. пружины ?.

Во внутренней обойме 5 обгонной муфты установлен палец 8, взаимодействующий с винтовым пазом 3 штока 2. Шток 2 сопряжен с крейцкопфом 9, с возможностью относительного поворота и жестко связан с плунжером 10 насоса.

Устройство работает следующим образом, и При ходе крейцкопфа 9 вправо, последний увлекает шток 2, палец 8 взаимодействует с винтовым пазом 3 штока 2 и поворачивает внутреннюю обойму 5 обгонной муфты по часовой стрелке, чтсг приводит к заклиниванию роликов 6 между внутренней 5 и наружной 4 обоймами обгонной муфты и повороту на заданный угол штока 2 вместе с плунжером 10.

При ходе крейцкопфа 9 влево внутренняя обойма 5 обгонной муфты беспрепятственно поворачивается на тот же угол против движения часовой стрелки, поскольку ролики 6 при таком движении свободно проскаль зывают.

В результате этого шток 2 движется только поступательно без поворота.

Далее циклы повторяются.

Выполнение винтового паза на цилиндрической поверхности штока существенно менее трудоемко, чем выполнение такого паза корпусной детали сложной конфигурации и значительных габаритов. Гаким образом, данное техническое решение обеспечивает упрощение технологии изготовления насоса.

Формула изобретения

Устройство для поворота штока насоса, содержащее размещенные в корпусе обгонную мусрту, включа;ощую наружную и внутреннюю обоймы, шток и палец, взаимодей; —.вую ций с винтовым пазом, отличающееся гем, что, с целью упрощения технологии изготовления, наружная обойма обгонной муфты выполнена в виде цилиндрической расточки в корпусе, палец установлен во внутренней обойме, а винтовой паз выполнен на штоке.

Источники информации, принятые во внимание при экспертизе

l. Авторское свидетельство СССР № 559036, кл. Р 04 В 15/02, 1975.
