Реферат

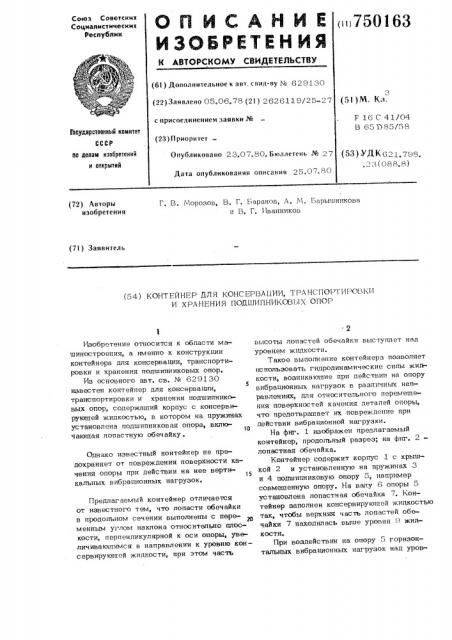

Союз Советсних

Социалистических

Республин (iii 750163 (6l ) Дополнительное н авт. свил-ву № 629130 (22) Заявлено 05.06. 78 (21) 26261 1 9/25-27

3 (51}М, КЛ. с присоединением заявки №

F 16 С 41/04

Б 65D85/58

Госуднротоенный коинтет

СССР (23) Приоритет ло делан изобретений н открытнй

Опубликовано 23.07.80. Бюллетень № 27 (53} УДК621.798. ." 3 (088.8) Дата опубликования описания 25.07. 80

Г. В. Морозов, В. Г. Баранов, A. М. Варышникова и В. Г. Иванников (72) Авторы изобретения (7l) Заявитель (54) КОНТЕЙНЕР ДЛЯ КОНСЕРВАЦИИ, ТРАНСПОРТИРОВКИ

И ХРАНЕНИЯ ПОДШИПНИКОВЫХ ОПОР

Изобретение относится к области машиностроения, а именно к конструкции контейнера для консервации, транспортировки и хранения подшипниковых опор.

Из основного авт. св. Ne 629130 известен контейнер для консервации, транспортировки и хранения подшипниквых опор, содержащий корпус с консервирующей жидкостью, в котором на пружинах установлена подшипниковая опора, включаю1дая лопастную обечайку.

Однако известный контейнер не предохраняет от повреждения поверхности качения опоры при действии на нее верти15 калъных вибрационных нагрузок.

Предлагаемый контейнер отличается от известного тем, что лопасти обечайки в продольном сечении выполнены с переменным углом наклона относительно плоскости, перпендикулярной к оси опоры, увеличивающимся в направлении к уровню консервирующей жидкости, при этом часть высоты лопастей обечайки выступает над уровнем жидкости.

Такое выполнение контейнера позволяет использовать гидродинамические силы жидкости, возникаютпие при действии на опору вибрационных нагрузок в различных HBllравлениях, для относительного перемещения поверхностей качения деталей опоры, что предотвращает их повреждение при действии вибраиионной нагрузки.

На фиг. 1 изображен предлагаемый контейнер, продольный разрез; на фпг. 2— лопастная обечайка.

Контейнер содержит корпус 1 с крышкой 2 и установленную на пружинах 3 и 4 подшипниковую опору 5, например совмещенную опору. На валу 6 опоры 5 установлена лопастная обечайка 7. Контейнер заполнен консервирую пей жидкостью так, чтобы верхняя часть лопастей обечайки 7 находилась выше уровня 9 жидкости.

При воздействии на опору 5 горизонтальных вибрационных нагрузок над уров3 750163 ф нем 9 возникает приливная волна с нап Ф о р м у л а и з о б р е » и и я равлением движения, перпендикулярным вертикальной оси опоры 5 и лопастной Контейнер для консерваиии, транспо обечвйки 7. Приливная волна, двигаясь ровки и хранения подшипниковых опор с ускорением, воздействует на лопасти 8 авт. св. M 629130, о т л и ч а ю—

5 обечайки 7 и вынуждает поворачиваться ш и и с я тем,что, с пельюпредотврашен вал 6 опоры 5. поверхностей качения опор при действии в

Тираж 1095 Подписное

ljHHHHH Заказ 4594/28

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Таким образом, предлагаемый контейнер позволяет производить относительное перемешение деталей опоры 5 при действии вибрапионных нагрузок, что предотврашает их повреждение, возникающее при действии вибрапионных нагрузок при н:аподвижной опоре, и позволяет повысить надежность опср. ртипо ия ибра пионных нагрузок различного направления и повышения их надежности, лопасти обе1р чайки в продольном сечении выполнены с переменным углом наклона относительно плоскости, перпендикулярной к оси опоры, и увеличиваюшимся в направлении к уровню консервируюшей жидкости, при этом часть лопастей обечайки выступает над уровнем жидкости.
