Алмазно-металлический карандаш для правки шлифовальных кругов

Иллюстрации

Показать все

Реферат



Класс 67а, 2l

J4 76037

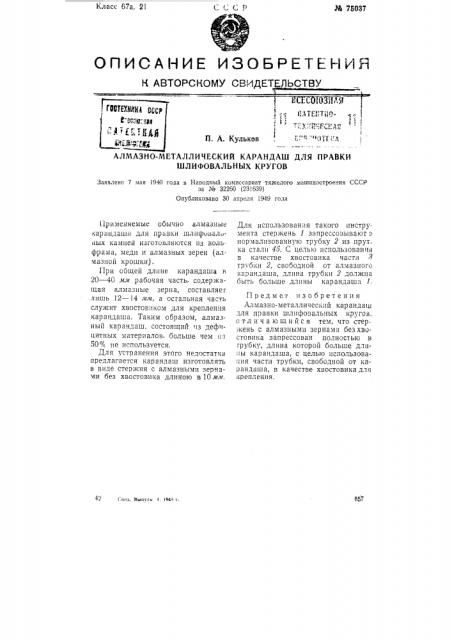

ОП 1 А -1 1Е V3OE1 EXES 1S

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

П. А. Кульков

АЛМАЗНО-МЕТАЛЛИЧЕСКИЙ КАРАНДАШ ДЛЯ ПРАВКИ

ШЛИФОВАЛЬНЫХ КРУГОВ

Заявлено 7 мая 1940 года в Народный комиссариат тяжелого машиностроения СССР за ¹ 32260 (23!639) Опубликовано 30 апреля 1949 года

Для использования такого инструмента стержень 1 запрессозывают в нормализованную трубку 2 из прут ка стали 45. С целью использования в качестве хвостовика части З трубки 2, свободной от алмазного карандаша, длина трубки 2 должна быть больше длины карандаша I.

42 своа. выпуск 4, 1949 г.

1 1ðèìåíÿåìûå обычно алмазные карандаши для правки шлифовалоных камней изготовляются из вольфрама, меди и алмазных зерен (алмазной крошки).

При общей длине карандаша в

20 40 м,и рабочая часть, содержащая алмазные зерна, составляет лишь 12 — 4 мм, а остальная часть служит хвостовиком для крепления карандаша, Таким образом, алмазный карандаш, состоящий чз дефицитных материалов, больше чем

50% пе используется.

Для устранения этого недостатка предлагается карандаш изготовлять в виде стержня с алмазными зернами без хвостовика длиною в 10мм.

Предмет изобретения

Алмазно-металлический карандаш для правки шлифозальных кругов, а т л и ч а ю шийся тем, что стержень с алмазными зернами безхвостовика запрессован полностью в грубку, длина которой больше длиIbI карандаша, с целью использования части трубки, свободной от карандаша, в качестве хвостовика длч крепления.
