Магнитоэлектрический измерительный механизм
Патент 750375
Авторы
Классы МПК
Магнитоэлектрический измерительный механизм
Иллюстрации
Реферат

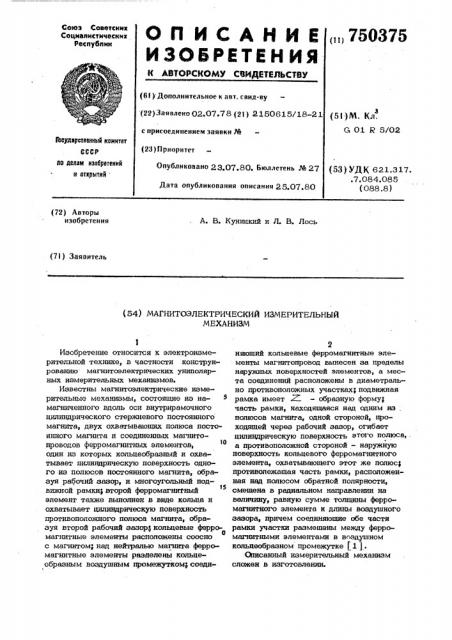

Союз Соввтеких
Социапиетичееких
Реепублнк
ОП ИСАНИЕ „„750375
ИЗОБРЕТЕН ИЯ
И АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (5!)М. Кл.
G 01 R 5/02
{22) Заявлено 02.07.78 (21) 2150615/18-21 с присоединением заявки Ж (23) Приоритет
3Ьнударствннный камнтнт
СССР нв делам нзсбрвтеннй н атнрытнй .
ОпУбликовано 23.07.80, Бюллетень N 27
Дата опубликования описания 25.07.80 (53) УДК 621.317..7.084.085
{ 088.8) (72) Авторы изобретения
А. В. Куницкий и Л. В. Лось (71) Заявитель (54) МАГНИТОЭЛЕКТРИЧЕСКИЙ ИЗМЕРИТЕЛЬНЫЙ
МЕХАНИЗМ
Изобретение относится к электроизмерительной технике, в частности конструированию магнитоэлектрических униполярных измерительных механизмов.
Известны магнитоэлектрические измерительные механизмы, состоящие иэ намагниченного вдоль оси внутрирамочного цилиндрического стержневого постоянного магнита, двух охватывающих полюса постоянного магнита и соединенных магнитопроводов ферромагнитных элементов, 5О один иэ которых кольцеобраэный и охватывает цилиттдрическую поверхность одного из полюсов постоянного магнита, образуя рабочий зазор, и многоугольный подвижной рамки: второй ферромагнитный
55 элемент также выполнен в виде кольца и охватывает цилиндрическую поверхность противоположного полюса магнита, образуя второй рабочий зазор; кольцевые ферроО магнитные элементы расположены соосно с магнитом; над нейчралью магнита ферромагнитные элементы разделены кольцеобраэным воздушным промежутком; соеди«
2 няющий кольцевые ферромагнитные элементы магнитопровод вынесен за пределы наружных поверхностей элементов, а места соединений расположены в диаметрально противоположных участках, подвижная рамка имеет . — образную форму, часть рамки, находящаяся над одним из полюсов магнита, одной стороной, проходящей через рабочий зазор, огибает цилиндрическую поверхность этого полюса, . а противоположной стороной — наружную поверхность кольцевого ферромагнитного элемента, охватывающего этот же полюс противолежащая часть рамки, расположенная над полюсом обратной полярности, смещена в радиальном направлении на величину, равную сумме толщины ферромагнитного элемента и длины воздушного зазора, причем соединяющие обе части рамки участки размещены между ферромагнитными элементами в воздушном кольцеобразном промежутке (1 ) .
Описанный измерительный механизм сложен в изготовлении.
3 750375 ф упрощение конструк- мент 3, магнитопровод 4, элемент 3, еханиэма. магнит 1. Магнитный поток в рабочем м, что в известном воздушном зазоре распределяется равноизмерительном мерно и имеет радиальное направление.
Накладка 6 существенно уменьшает расшый стержневой сеяние магнитного потока и влияние не, два соединенных однородности структуры магнита 1, что омагнитных элемен- способствует более эффективному испольольцеобразный и зованию энергии магнита и равномерному ескую поверхность 10 распределению потока в рабочем воздушстоянного магнита, ном oðe, Приемлемый уровень чувсти мноГОуГольную вительности обусловлен уменьшением
Ой ферромагнитный размагничивающего фактора в данной иде пластины " ус . магнитной системе. охваченного кольце- 15 Измерительный механизм имеет угол ным элементом
Отклонения подвижной части 240 и о агпита, при этом более, прост в изготовлении, экономичен, етырехугольника, обеспечивает малые габариты и вес.
Йель изобретенияции измерительного м
Это достигается те магнитоэлектрическом механизме, содержаще вдоль оси внутрирамо цилиндрический магнит магнитопроводом ферр та, один из которых к охватывает цнлицдрич одного из полюсов по образуя рабочий зазор подвижную рамку, втор элемент выполнен в в тановлен на торец не образпым ферромагнит полюса постоянного м выполненная в виде ч нвлрнмер прямоугольника, подвижная рамка стороной, проходящей через рабочий зазор, огибает цилшщрические поверхПОстп пОлюсОВ пОстояннОГО маГнита и смем<ную поверхность пластшьчатого ферромагнитного элемента, а противоположной стороной — смежные наружные поверхности кольцеобразного и пластинча- того ферромагпптных элементов и магкитопровода.
Сущность предлагаемого изобретения поясняется чертежом.
Измерительный механизм включает в себя намагниченный вдоль оси внутрирамочный цилиндрический стержневой постоянный магнит 1, два ферромагнитных элемента 2 и 3, соединенных магнито-З5 проводов 4, и прямоугольную подвижную рамку 5. Элемент 2 имеет вид кольца и охватывает цилиндрическую поверхность одного полюса магнита 1, образуя рабочий воздушный зазор. На торце этого полюса магнита установлена без зазора круглая ферромагнитная накладка 6.
Элемент 3 выполнен в виде пластины и установлен без зазора на торец второгс полюса магнита 1. И элементе 2 имеет- 45 ся паэ 7 для установки рамки 8 при сборке механизма. Рамка 5 одной стороной проходит через рабочий воздушный зазор, а противоположной стороной охваты-, вает наружную поверхность элемента 2 0 и маг итопровода 4, а также элемента 3 и магнита 1. Рамка 5 подвешена на рас- . тяжках нли кернах. Магнитная цепь состоит пз следующих участков: магнит 1, накладка 6, рабочий воздушный зазор, элеФормула изобретения
Магнитаэлектрический измерительный механизм, содержащий намагниченный вдоль оси внутрирамочный стержневой цилиндрический постояш ый .магнит, два охватывающих полюса постоянного магнита и соединенных магнитопроводом ферромагнитных элемента, один из которых кольцеобразный и охватывает цилиндрическую поверхность одного иэ полюсов постоянного магнита, образуя рабочий . зазор, и многоугольную подвижную рамку, Отличающийся тем,что,с целью упрощения конструкции, второй ферромагнитный элемент выполнен в виде пластины и установлен на торец не охваченного кольцеобразным ферромагнитным элементом полюса постоянного магнита, при этом выполненная в виде четырехугольника, например прямоугольника, подвижная рамка стороной, проходящей через рабочий зазор, огибает цилиндрические поверхности полюсов постоянного магнита и смежную поверхность пластинчатого ферромагнитного элемента, а противоположной стороной — смежные наружные поверхности кольцеобразного и пластинчатого ферромагнитных элементов и магнитопровода.
Источники информации, принятые во внимание при экспертизе
1. Патент Японии № 47-27906, кл. 110 Bll, 1972, 750375
Составитель Т. Веремейкина
Корректор Г. Назарова
Редактор Л. Лашкова Техред И. Нипц
Филиал ППП Патент, г. Ужгород, ул. Проектная, 4
Заказ 4641/34 Тираж 1019 Подписное
UHHHHH Государственного комитета СССР по делам изобретений и открытий
113035, Москве, Ж-35, Раушская наб., д. 4/5
