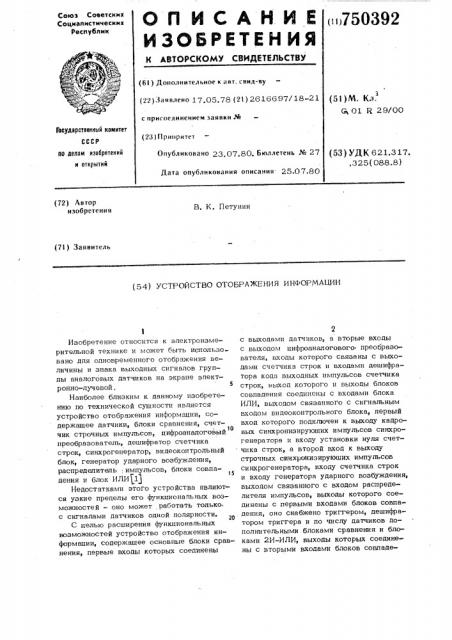

Союз Соеетскмх

Соцмвлмстмческмн

Республик

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ с 750392 (6l ) Дополнительное к авт. свид-ву (22) Заявлено 17.05.78 (2с ) 2616697/18-21 (51)М. Кл.

С 01 К 29/00 с присоединением заявки №

Государственный комитет (23) Приоритет па делам изобретений и открытий

Опубликовано 2З.07,80. Бсоллетень № 27

Дата опубликования описания. 25.07.80 (53) УДК 621.317. . 3 25 (088.8) (72) Автор изобретения

В. К. Петунин (7l ) Заявитель (54) УСТРОЙСТВО ОТОБРАЖЕНИЯ ИНФОРМАЦИИ

Изобретение относится к электроизмерительной технике и может быть использовано для одновременного отображения величины и знака выходных сигналов группы аналоговых датчиков на экране электронно-лучевой.

Наиболее близким к данному изобретению тю технической сущности является устройство отображения информации, содержатцее датчики, блоки сравнения, счетчик строчных импульсов, цифроаналоговый

1а преобразователь, дешифратор счетчика строк, синхрогенератор, видеоконтрольный блок, генератор ударного возбуждения, распределитель, импульсов, блоки совпадения и блок ИЛИ 1)

Недостатками этого устройства являются узкие пределы его функциональных возможностей — оно может работать только, с сигналами датчикОв ОднОЙ ПОлярнОсти

С целью расширения функциональных возможностей устройство отображения информации, содержащее основные блоки сравнения, первые входы которых соединены

2 с выходами датчиков, а вторые входы с выходом цифроаналогового преобразователя, входы которого связаны с выходами счетчика строк и входами дешифратора кода выходных импульсов счетчика строк, выход которого и выходы блоков совпадения соединены с входами блока

ИЛИ, выходом связанного с сигнальным входом видеоконтрольного блока, первый вход которого подключен к выходу кадровых синхронизируюших импульсов синхрогенератора и входу установки нуля счетчика строк, а второй вход к выходу строчных синхронизирующих импульсов синхрогенератора, входу счетчика строк и входу генератора ударного возбуждения, выходом связанного с входом распределителя импульсов, выходы которого соединены с первыми входами блоков совпадения, оно снабжено триггером, дешифратором триггера и по числу датчиков дополнительными блоками сравнения и блоками 2И-ИЛИ, выходы которых соединены с вторыми входами блоков совпаде92 ф одну строку. Начиная с 30-ой строки на выходе цифроаналогового преобразователя

l3 устанавливается максимальное положительное напряжение. При выполнении условия И (И на выходе блока 2 сравнения имеется сигнал 0 . Вследствие этого на выходе блока 4 2И-ИЛИ в канале первого датчика выходной сигнал 0

С момента времени, когда U „) 0„, блок 2 сравнения переходит в состояние

1" и через блок 4 2И-ИЛИ на вход блока 6 совпадения проходит "1". Дополнительный блок 3 сравнения в это время также имеет на выходе "1, но эта 1" не проходит через первый блок 4, 2И-ИЛИ так как HB его четвертый вход со второго выхода триггера 14 поступает "0 .

Э5

3 7503 ний, первые входы — с выходами основных блоков сравнения, вторые входы — с выходами дополнительных блоков сравнения, третий и четвертый входы — с первым и вторым выходами триггера, первый

5 вход которого подключен к выходу кадровых синхронизирующих импульсов синхрогенератора, а второй вход — к выходу дешифратора триггера, входы которого связаны с выходами счетчика строк, причем входы дополнительных блоков сравнения соединены с входами основных блоков сравнения, Структурная электрическая схема устройства представлена на чертеже.

Устройство состоит из датчиков 1, основных блоков 2 сравнения, дополнительных блоков 3 сравнения, 2И-ИЛИ блоков

4, дешифратора 5 кода выходных импульсов счетчика строк, блоков 6 совпадения 20 блока ИЛИ 7, синхрогенератора 8, видеоконтрольного блока 9, генератора 10 ударного возбуждения, распределитель 1 1 импульсов, счетчика 12 строк, цифроаналогового преобразователя 13, триггера 25

14 и дешифратора 15 триггера.

Цифроаналоговый преобразователь 13 преобразует код выходных импульсов счет. чика 12 строк в компенсирующее пилообразно-ступенчатое напряжение Ик, по- ЭО следовательно принимающее значения от максимального положительного до максимального отрицательного значения, Деширфатор кода выходных импульсов счетчика строк формирует шкалу через

104, т. е. дешифруется каждый 13-й, строчный импульс.

Генератор 10 ударного возбуждения формирует во время прямого хода строчной развертки пачку импульсов в коли- 4р честве, соответствующем числу отображаемых параметров (числу датчиков).

Ю

Устройство работает следующим образом.

Пусть от первого датчика 1 поступает 45 напряжение Ивх положительной полярности, а от второго датчика — напряжение отрицательной полярности. Фронтом кад рового синхроимпульса триггер 14 устанавливается в состояние, при котором на его первом входе 1, а на втором выходе 0". С поступлением на вход счетчика 12 строк строчных синхроимпульсов с выхода синхрогенератора 8 код на его выходах начинает изменяться, и выходное напряжение цифроаналогового преобразователя 13 также начинает изменяться ступеньками, длительностью в

Триггер 14 находится в указанном состоянии до 160-й строки. После дешифрации этой строки (в этой строке Ик=О) выходной импульс дешифратора 15 переводит триггер 14 в состояние, при котором на его втором выходе устанавливается " 1 ", а на первом выходе — "0 . При этом через блок 4 2И-WIN вьгходные cHF налы блока 2 сравнения не проходят, а вьгходные сигналы блока 3 сравнения проходят. Блоки 2 сравнения работают толька при положительных, а блоки 3 сравнения только при отрицательных значениях сигналов датчиков.

Выходные сигналы блоков 4 2И-ИЛИ поступают на входы блоков 6 совпадения, где преобразуются в пачки импульсов, сдвигаемые относительно друг друга с помощью распределителя 11 импульсов. Импульсы от блоков 6 совпадения и дешифратора 5 кода выходных импульсов счетчика строк

8 собираются блоком 7 ИЛИ и с его выхода поступают на сигнальный вход видеоконтрольного блока 9, На входы синхронизации разверток блока 9 с выходов синхрогенератора 8 подаются кадровые и строчные синхроимпульсы.

Выходные импульсы блока 7 ИЛИ высвечивают на экране видеоконтрольного блока 9 вертикальные отрезки прямых, изображение которых образуется из совокупности светящихся точек, находящихся на соседних строках растра.

Отсчет значения параметров производится по шкале, высвечиваемой импульсами дешифратора 5 кода выходных импульсов сче тчик а строк, Изобретение поз75039 2 воляет отображать авухполярные сигналы и сигналы разной полярности на одном экране электронно-лучеврй трубки, что позволяет сократить объем оборудования.

Формула изобретения

Устройство отображения информации, содержащее основные блоки сравнения, первые входы которых соединены с выходами датчиков, а вторые входы с выходом цифроаналогового преобразователя, входы которого связаны с выходами счетчика строк и входами дешифратора кода выходных импульсов счетчика строк, выход которого и выходы блоков совпадения соединены с входами блока ИЛИ, выходом связанного с сигнальным входом видеоконтрольного блока, первый вход которого подключен к выходу кадровых синхрониэирующих импульсов синхрогенератора и входу установки нуля счетчика строк, а второй вход — к выходу строчных синхронизирующих импульсов синхрогенератора, входу счетчика строк и входу генератора ударного возбуждения, выходом свяэанного с входом распределителя импульсов, выходы которого соединены с первыми входами блоков совпадения, о т л и ч а ю щ е е с я тем, что, с целью расширения функциональных возможностей, оно снабжено триггером, дешифратором триггера и по числу датчиков дополнительными блоками сравнения и блоками 2И-ИЛИ, выходы которых соединены с вторыми входами блоков совпадений, первые входы — с выходами основных блоков сравнения, вторые входы «с выходами дополнительных блоков сравнения, третий и четвертый входьiс первым и вторым выходами триггера, первый вход которого подключен к выходу кадровых синхронизирующих импульсов синхрогенератора, а второй вход — к выходу дешифратора триггера, входы которого связаны с выходами счетчика строк, причем входы дополнительных блоков сравнения соединены с входами основных блоков сравнения.

Источники информации, приня тые во вни м ание при акспе ртиэ е

1. Авторское свидетельство СССР

% 478268, кл. 5 01 R 29/00, 1975 (прототип) .

75039 2

Составитель B. Лившиц

Редактор П. Горькова Техред Ж. Кастелевич Корректор Г, Решетник

Заказ 4642/35 Тираж 1019 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент, г. Ужгород, ул„Проектная, 4
