Устройство для рихтовки и обрезки однонаправленных выводов радиодеталей

Устройство для рихтовки и обрезки однонаправленных выводов радиодеталей

Иллюстрации

Показать все

Реферат

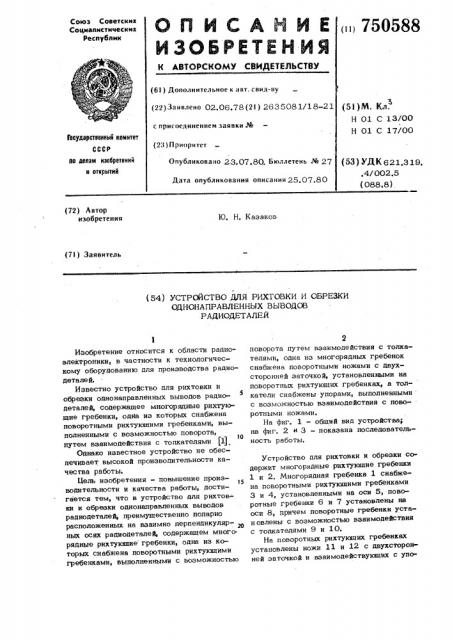

О П И C А Н И Е ((() 750588

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик (6! ) Дополнительное к авт. свил-ву (51)M. Кд.

Н 01 С 13/00

Н 01 С 17/00 (22) Заявлено 02.06.78(2I ) 2635081/18-21 с присоединением заявки,%

Государственный комитет (23) Приоритет

Опубликовано 23,07.80. Бюллетень ¹ 27

Дата опубликования описания 25.07.80 во делам изобретений и открытий (53 ) УД К 621.3 19. .4/002.5 (088.8) (72) Автор изобретения

Ю. H. Казаков (7!) Заявитель (54) УСТРОЙСТВО ДЛЯ РИХТОВКИ И ОБРЕЗКИ

ЩНОНАПРАВЛЕННЫХ ВЫВОДОВ

РАДИОДЕТА ЛЕ Й

Устройство для рихтовки и обрезки содержит многорядные рихтукацие гребенки

1 и 2. Многорядная гребенка 1 снабжена поворотными рихтующими гребенками

3 и 4, установленными на оси 5, поворотные гребенки 6 и 7 установлены на оси 8, причем поворотные гребенки установлены с возможностью взаимодействия с толкателями 9 и 10.

На поворотных рихтукоцих гребенках установлены ножи 11 и 12 с двухсторонней заточкой и взаимодействукхцих с упоИзобретение относится к области радиоэлектроники, в частности к технологическому оборудованию для производства радиодеталей, Известно устройство для рихтовки и обрезки однонаправленных выводов радиодеталей, содержащее многорядные рихтующие гребенки, одна иэ которых снабжена поворотными рихтующими гребенками, выполненными с возможностью поворота, о путем взаимодействия с толкателями (I)

Однако известное устройство не обеспечивает высокой производительности качества работы.

Gemü изобретения — повышение проиэ15 водительности и качества работы, достигается тем, что в устройство для рихтовки и обрезки однонаправленных выводов радиодеталей, преимущественно попарно расположенных на взаимно перпендикулярных осях радиодеталей, содержащем многорядные рихтуквцие гребенки, одна из которых снабжена поворотными рихтующими гребенками, выполненными с воэможностью поворота путем взаимодействия с толкателямп, одна из многорядных гребенок снабжена поворотными ножами с двухсторонней заточкой, установленными на поворотных рихтующих гребенках, а тол- катели снабжены упорами, выполненными с возможностью взаимодействия с поворотными ножами, На фиг. 1 — общий вид устройства; на фиг. 2 и 3 — показана последовательность работы.

3 7 5058 рами 13, установленными на толкателях

10.

Устройство работает следу сццим образом, От привода {условно не показан) гребенки 1 и 2 перемешаются, и в момент

5 смыкания их происходит рихтовка двух выводов радиодетали. Затем начинают перемешаться нижние толкатели 8, которые поворачивают гребенки 4 и 7. Как только произойдет разъединение перехлестнутых выводов, начинают перемещаться верхние толкатели 10. При дальпейшем перемешении нижних и верхних толкителей происходит рихтовка двух оставших15 ся выводов. После полного смыкания всех гребенок произойдет полная рихтовка всех четырех выводов радиодетали, Затем нижние толкатели удерживают гребенки 4 и 7 в закрытом состоянии, оставаясь неподвижными, при этом гребенки 3 и 6 остаются в закрытом состоянии, удерживая их упором толкателя 10, который остается неподвижным. Упор 13 поворачивает ножи

11 и 12 вокруг осей. 5 и 8 (см. фиг. 3), растягивая ножи 11 и 12 и при этом происходит обрезка отрихтованных и зашемленных четырех выводов, по два вывода каждым ножом. Затем гребенки возвращаются в исходное положение и операции пов торяются.

Снабжение рихтовочного устройства поворотными ножами позволяет осуществлять одновременно рихтовку выводов радиодетали, покрытых мягкими припоями, и обрезку их, что значительно повышает производительность работы и улуч8 ф шает качество обрезки, при этом снижается трудоемкость изготовления изделия.

На выводах не нарушается слой покрытия, а так как вывод жестко зашемлен, то

IIp8 обрезке не образуется заусенцев.

Кроме того, данное устройство является универсальным, на нем можно производить рихтовку и обрезку выводов, как покрытых мягкими припоями, так и покрытых твердыми покрытиями. Ллнное устройство можно использовать в технологическом оборудовании при производстве конденсаторов, транзисторов и т. д.

Формула изобретения

Устройство для рихтовки и обрезки однонаправленных выводов радиодеталей, преимущественно попарно расположенных на взаимно перпендикулярных осях радиодетали, содер>кащее многорядные рихтуюшие гребенки, одна из которых снабжена поворотными рихтующими гребенками, установленными с возможностью взаимодействия с толкателями, о т л и ч а ющ е е с я тем, что, с целью повышения производительности и качества работы, одна из многорядных гребенок снабжена поворотными ножами с двухсторонней заточкой, установленными нй поворотных рихтующих гребенках, а толкатели снабжены упорами, выполненными с возможностью взаимодействия с поворотными ножами, Источники информации, принятые во внимание при экспертизе

1, Авторское свидетельство СССР по заявке Мт 2474264/21, 1977.

750588

Составитель В. Титов

Редактор О. Стенина Текред M. Бабурха Корректор М. Шароши

Заказ 4659/40 Тираж 844 Поднисно е

БНИИПИ Государственного комитета СССР по делам изобретений и открытий

l13035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4
