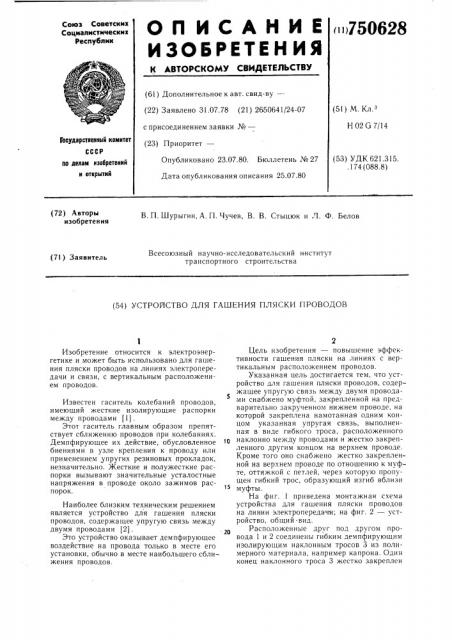

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социалистическик

Республик »750628 (61) Дополнительное к авт. свид-ву— (22) Заявлено 31.07.78 (21) 2650641/24-07 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл.з

Н 02 G 7/14

Гасударственный комнтвт

СССР (53) УДК 621.315..174 (088.8) Опубликовано 23.07.80. Бюллетень № 27

Дата опубликования описания 25.07.80 па делам нзобретвннй н открытнй (72) Авторы изобретения

В. П. Шурыгин, А. П. Чучев, В. В. Стыцюк и Л. Ф. Белов

Всесоюзный научно-исследовательский институт транспортного строительства (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ГАШЕНИЯ ПЛЯСКИ ПРОВОДОВ

Изобретение относится к электроэнергетике и может быть использовано для гашения пляски проводов на линиях электропередачи и связи, с вертикальным расположением проводов.

Известен гаситель колебаний проводов, имеюший жесткие изолирующие распорки между проводами (1) .

Этот гаситель главным образом препятствует сближению проводов при колебаниях.

Демпфируюшее их действие, обусловленное биениями в узле крепления к проводу или применением упругих резиновых прокладок, незначительно. Жесткие и полужесткие распорки вызывают значительные усталостные напряжения в проводе около зажимов распорок.

Наиболее близким техническим решением является устройство для гашения пляски проводов, содержащее упругую связь между двумя проводами 12).

Это устройство оказывает демпфируюшее воздействие на провода только в месте его установки, обычно в месте наибольшего сближения проводов.

Цель изобретения — повышение эффективности гашения пляски на линиях с вертикальным расположением проводов.

Указанная цель достигается тем, что устройство для гашения пляски проводов, содержащее упругую связь между двумя проводами снабжено муфтой, закрепленной на предварительно закрученном нижнем проводе, на которой закреплена намотанная одним концом указанная упругая связь, выполненная в виде гибкого троса, расположенного

1а наклонно между проводами и жестко закрепленного другим концом на верхнем проводе.

Кроме того оно снабжено жестко закрепленной на верхнем проводе по отношению к муфте, оттяжкой с петлей, через которую пропущен гибкий трос, образующий изгиб вблизи муфты.

На фиг. 1 приведена монтажная схема устройства для гашения пляски проводов на линии электропередачи; на фиг. 2 — устройство, общий -вид.

Расположенные друг под другом провода 1 и 2 соединены гибким демпфируюгцим изолирующим наклонным тросов 3 из полимерного материала, например капрона. Один конец наклонного троса 3 жестко закреплен

750628

Формула изобретения

3 обычным способом, например, с помощью соединительного зажима на проводе 1, а другой — узлом на скобе 4 муфты 5, на которую он намотан.

Муфта 5, имеющая резиновую прокладку

6, болтами 7 зафиксирована на предваритель но закрученном проводе 2. Трос 3 пропущен через выполненную в виде ковша петлю 8 оттяжки 9, жестко закрепленной на верхнем проводе 1. Оттяжка 9, выполненная из того же материала, что и трос 3, фиксирует положение троса 3 в пролете, образуя изгиб вблизи муфты 5.

Устройство гашения пляски проводов работает следующим образом.

Система упругих тросов 3 и 9 служит демпфером при колебании проводов и обраи зует жесткую, связывающую провода, конструкцию. Этим обеспечивается надежная работа проводов при колебаниях, практически полностью устраняются усталостные повреждения проводов, снижаются нагрузки на них.

Большие пространственные размеры уст- о ройства, возможность их регулировагь позволяют воздействовать на различные формы колебаний.

Установленная на предварительно скрученном проводе муфта позволяет использовать упругость провода на скручивание для

25 гашения энергии колебаний. Одновременно достигается постоянное натяжение гибких изолирующих тросов и тем самым поддерживается их демпфирующая способность. При колебании проводов они на большой длине

4 вдоль пролета вместе с муфтой поворачиваются. Аэродинамическая подъемная сила, вызывающая колебания, уменьшается.

Устройство просто в изготовлении и легко монтируется на проводах.

1. Устройство для гашения пляски проводов, содержащее упругую связь между проводами, отличающееся тем, что, с целью повышения эффективности гашения пляски на линиях с вертикальным расположением проводов, оно снабжено муфтой, закрепленной на предварительно закрученном нижнем проводе, на которой закреплена намотанная одним концом указанная упругая связь, выполненная в виде гибкого троса, расположенного наклонно между проводами и жестко закрепленного другим концом на верхнем проводе.

2. Устройство по п. 1, отличающееся тем, что оно снабжено жестко закрепленной на верхнем по отношению к муфте проводе, оттяжкой с петлей, через которую пропущен гибкий трос, образующий изгиб вблизи муфты.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 95429, кл. Н 02 G 7/12, 1953.

2. Патент США № 365034, кл. 174 — 42, 1972.
