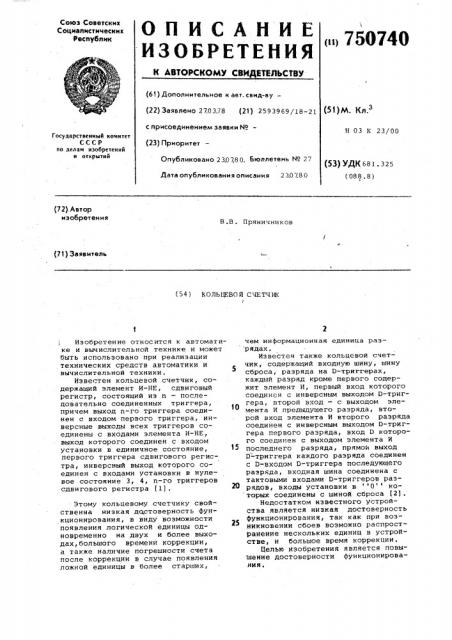

«i> ?56740

Союз Советских

Социалистических

Республик

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 2703.78 (21) 2593969/18-21 с присоединением заявки Йо(23) Приоритет

Опубликовано 230780, Бюллетень М 27 (51)М. Кл а

Н 03 К 23/00

Государственный комитет

СССР по делам изобретений и открытий (53) УДК681.325 (088.8) Дата опубликования описания 230 /80 (72) Автор изобретения

В.В. Пряничникав (71) Заявитель (54) КОЛЬЦЕВОЙ СЧЕТЧИК

Изобретение относится к автоматике и вычислительной технике и может быть использовано при реализации технических средств автоматики и вычислительной техники.

Известен кольцевой счетчик, содержащий элемент И-НЕ, сдвиговый регистр, состоящий из n — последовательно соединенных триггера, причем выход и-го триггера соединен с входом первого триггера, инверсные выходы всех триггеров соединены с входами элемента И-НЕ, выход которого соединен с входом установки в единичное состояние, первого триггера сдвигового регистра, инверсный выход которого соединен с входами установки в нулевое состояние 3, 4, n-ro триггеров сдвиговога регистра (1).

Этому кольцевому счетчику свойственна низкая достоверность функционирования, в виду возможности появления логической единицы одновременно на двух и более выходах,большого времени коррекции, а также наличие погрешности счета после коррекции в случае появления ложной единицы в более старших, чем информационная единица раз рядах.

Известен также кольцевой счетчик, содержащий входную шину, шину сброса, разряда на D-триггерах, каждый разряд кроме первого содержит элемент И, первый вход которого соединен с инверсным выходом D-триггера, второй вход — с выходом элемента И предыдущего разряда, второй вход элемента И второго разряда соединен с инверсным выходом D-триггера первого разряда, вход D которого соединен с выходом элемента И последнего разряда, прямои выход

D-триггера каждого разряда соединен с D-входом D-триггера последующего разряда, входная шина соединена с тактовыми входами D-триггеров разрядов, входы установки в 0 ко торых соединены с шиной сброса (2).

Недостатком известного устройства является низкая достоверность функционирования, так как при возникновении сбоев возможно распространение нескольких единиц в устройстве, и большое время коррекции.

Целью изобретения является повышение достоверности функционирования.

750740

Достигается это тем, что в кольцевой счетчик, содержащий входную шину, шину сброса, разряды на

D-триггерах, каждый разряд кроме первого, содержит первый элемент И, первый вход которого соединен с инверсным выходом D-триггера, второй вход — с выходом первого элемента И предыдущего разряда, второй вход первого элемента И второго разряда соединен с инверсным выходом D-триггера первого разряда, вход 0 которого соединен с выходом первого элемента И последнего разряда, входная шина соединена с тактовыми входами D-триггеров всех разрядов, прямой выход D òðèããåðà первого разряда соединен с D входом Р-триггера второго разряда, в каждый разряд, кроме первого, введены второй элемент И, элемент ИЛИ, в последний разряд введен дополнительный элемент ИЛИ, а в первый разряд — элемент И и элемент НЕ, в каждом разряде, кроме первого, первый вход второго элемента И соединен со вторым входом первого элемента И, второй вход второго элемента И соединен с прямым выходом D-триггера, выход второго элемента И соединен с D входом D-триггера последующего разряда и с первым входом элемента ИЛИ, второй вход которого соединен со входом установки в 0 D-триггера разряда и с выходом элемента ИЛИ последующего разряда, второй вход элемента ИЛИ последнего разряда соединен с выходом дополнительного элемента ИЛИ, первый вход которого соединен с шиной сброса, а второй вход — с выходом первого элемента

И, и через элемент НЕ с первым входом элемента И первого разряда, второй вход элемента И которого соединен с выходом элемента ИЛИ второго разряда, а выход — соединен. со входом установки в 0 D-триггера первого разряда.

На чертеже представлена принципиальная схема предлагаемого кольцевого счетчика.

Кольцевой счетчик состоит из

D-триггеров 1 -2, 1-3, 1-4, 1-5, 1-6, 1 — 7, элементов И 2 -3, ... 2 — 7;

3-3, ..., 3-7; элементов ИЛИ 4 — 3,..., 4-8, элемента НЕ 5, элемента И 6, входной шины 7, шины сброса 8.

Прямой выход D-триггера 1-2 соединен с входом D-триггера 1-3, инверсный выход D-триггера 1-2 соединен с первыми входами элементов

И 2-3, 3-3, вторые входы которых соединены соответственно с,прямым и инверсным выходами D-триггера

1-3, вход установки в 0 которого соединен с выходом элемента ИЛИ

4-4 и с первым входом элемента.

ИЛИ 4-3, второй вход которого roединен с выходом элемента И 2-3 и с входом D-триггера 1-4, прямой и инверсный выходы которого соединены соответственно с первыми входами элементов И 2-4, 3-4, вторые входы которых соединены с выходом элемента И 3-3, вход установки в 0 D-триггера 1-4 соединен с выходом элемента ИЛИ 4-5 и с первым входом элемента ИЛИ 4 — 4, второй вход которого соединен с - выходом элемента И 2 — 4 и с входом

D-триггера 1-5 и т.д., выход элемента И 3-7 соединен с первым входом элемента ИЛИ 4-8, второй вход которого соединен с шиной сброса

15 8, а выход которого соединен с входом установки в 0 D-триггера

1-7, выход элемента И 3-7 соединен также с входом D-триггера 1-2 и через элемент НЕ 5 с первым входом элемента И 6, второй вход которого соединен с выходом эдемента

ИЛИ 4--3, а вход — с входом установки в 0 D-триггера 1-2, тактовый вход которого соединен с тактовыми входами остальных триггеров и с входной шиной 7.

Кольцевой счетчик работает следующим образом.

Перед подачей импульсов на входную шину 7 производят начальную установку. Если хотя бы один из

D-триггеров находится в состоянии 1, то на выходе элемента И 3-7 присутствует логический 0, а на выходе элемента НЕ 5 — логическая . 1 и импульс сброса, поступивший по шине сброса 8 через элементы ИЛИ 4-8,..., 4-3 и элемент

И 6 сбрасывает D-триггеры 1-7,..., 1-2 в нулевое состояние. Если все

4Q D-триггеры 1-7, ..., 1 2 находятся в состоянии 0 (в исходном состоянии), то на выходе элемента

И 3-7 присутствует логическая 1, а на выходах элементов И

2-3, ..., 2-6 — логический 0 .

Выходами кольцевого счетчика являются соответственно выход элемента И 3-7, прямой выход D-триггера 1-2 и выходы элементов И 2-3, 50 ., 2-7. В исходном состоянии на выходах кольцевого счетчика присутствует комбинация 10...0. При поступлении первого импульса по шине 7 триггер 1-2 переходит в состояние 1 и на выходах кольцевого счетчика появляется комбинация 0100...0, при поступлении второго импульс по шине 7 D-триггер

1-2 переходит. в состояние 0, а триггер 1-3 в состояние 1, логическая 1 на выходе элемента И 2-3 подтверждает нулевое состояние триггера 1-2 через элементы

4-3, 6, на выходах кольцевого счетчика появится комбинация 0010...0 и т.д. до состояния 00...01, при

750740 поступлении следующего импульса по шине 7 триггер 1-7 переходит в состояние 0, на выходе элемента

И 3-7 появляется логическая 1, которая через элементы ИЛИ 4=8,..., 4-4 поступает на входы установки в 0 триггеров 1-7,.... 1-3. На выходах кольцевого счетчика появляется исходная комбинация 100...0.

После этого процесс повторяется.

В описанном кольцевом счетчике невозможно появление на выходах более одной 1, так как выходы кольцевого счетчика соединены через элементы ИЛИ и элемент И с входами установки -в нулевое состояние триггеров предыдущих разрядов и тем самым запрещают их ложное срабатывание, а ложные 1 от ложного срабатывания триггеров последующих разрядов не проходят на выходы кольцевого счетчика,так как на

0 вторых входах соответствующих элементов И последующих разрядов будут нули.

Исчезновение 1 вследствие сбоя тоже невозможно, так как в случае сброса всех триггеров в. 0, 1 появится на выходе первого разряда.

Формула изобретени я

Кольцевой счетчик, содержащий входную шину, шину сброса, разряды на

D-триггерах, каждый разряд, кроме первого, содержит первый элемент И, первый вход которого соединен с инверсным выходом D-триггера, второй вход — с выходом первого элемента

И предыдущего разряда, второй вход первого элемента И второго разряда соединен с инверсным выходом D-триг- 49 гера первого разряда, вход D которого соединен с выходом первого элемента И последнего разряда, входная шина соединена с тактовыми входами D-триггеров всех разрядов, прямой выход D-триггера первого разряда соединен с D входом D-триггера второго разряда,о л и ч а ю щ и йс я тем, что, с целью повышения достоверности Функционирования, в каждый разряд, кроме первого, введены второй элемент И, элемент ИЛИ, в последний разряд введен дополнительный элемент ИЛИ, а в первый разряд — элемент И и элемент НЕ, в каждом разряде, кроме первого, первый вход второго элемента И соединен с вторым входом первого элемента Й, второй вход второго эле-. мента И соединен с прямым выходом

D-триггера, выход второго элемента

И соединен с D входом D-триггера последующего разряда и с первым входом элемента ИЛИ, второй вход которого соединен с входом установки в 0 Ь-триггера разряда и с выходом элемента ИЛИ последующего разряда, второй вход элемента ИЛИ последнего разряда соединен с выходом дополнительного элемента ИЛИ, первый выход которого соединен с шиной сброса, а второй вход — с выходом первого элемента И, и через элемент НЕ с первым входом элемента И первого разряда, второй вход элемента И которого соединен с выходом элемента ИЛИ второго разряда, а выход соединен со входом установки в 0 D-триггера первого разряда.

Источники информации, п ринятые во внимание при экспертизе

1. Авторское свидетельство СССР

9541291, Н 03 К 27/00, 76 г.

2. Гутников В.С. Интегральная электроника в измерительных приборах. — Л.: Энергия, 1974,рис.29 (прототип).
