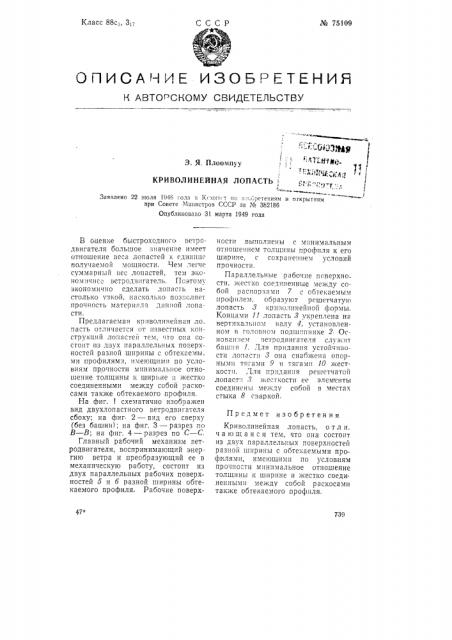

_#_g 75109
Класс 88сь 31т
СССР
<>Д11СД1 Å ИЗОБаЕтЕНИЯ
К А ВТО" С КОМУ С В ИДЕТ ЕЛ ЬСТВ У -ь-:::б ЛИЛСЯ ф, р Q r
Э. Я. Плоомпуу
* wr .,1 1;.ьь-f ô . ф - : ".:!Я ;>1:ь
КРИВОЛИНЕЙНАЯ ЛОПАСТЪ;Р
1 I
3аявлеио 22 июля 1948 года в 1 < мигi т ио и ооретеииям и огкрытиям лри Совете Министров СССР ва № 3&2186
Овуоликоваио 31 марта 1949 года
Предмет изобретения
Криволинейная лопасть, о тл и ч а ю щ а я с я тем, что она состоит из двух параллельных поверхностей разной ширины с обтекаемыми профилями, имеющими по условиям прочности минимальное отношение толщины к ширине и жестко соединенными между собой раскосами также обтекаемого профиля.
739
В оценке быстроходного ветродвигателя большое значенпе имеет отношение веса лопастей к единице получаемой мощности. Чем легче суммарный нес лопастей, тем экономичнее ветродвигатель. Поэтому экономично сделать лопасть н астоль ко узкой, н а с!<Ол b «> и Оз!i сл я рТ прочность MBTcpHr данной лопасти.
Предлагаемая криволинейная ло пасть отличается от известных конструкций лопастей тем, что она состоит из двух параллельных поверхностей разной ширины с обтекаемы ми профилями, имеющими по условиям прочности минимальное отношение толщины к ширнне и жестко соединенными между собой раскосами также обтекаемого профиля.
На фиг. 1 схематично изображен вид двухлопастного ветродвигателя сбоку; на фиг 2 — вид его сверху (без башни); на фиг. 3 — разрез по
 — В; на фиг. 4 — разрез по С вЂ” С.
Главный рабочий механизм ветродвигателя, воспринимающий энергию ветра и преобразующий ее в механическую работу, состоит из двух параллельных рабочих поверхностей 5 и б разной ширины обтекаемого профиля, Рабочие поверхности выполнены с минимальным отношением толщины профиля к его ширине, с сохране.<нем условий прочности.
Параллельные рабочие поверхно сти, жест <о соеднпенные между собой распор:<амн 7 с обтекаемым профилем, образуют решетчатую лопасть > криволинейной формы.
Концами 11 лопасть 8 укреплена на вертикальном валу 4, установленном в головном подш..ннике 2 Основан. ем ветродвигателя служит башня 1. ),ля придания устойчивости лопасти ."> она снабжена опорными тягами 9 и тягами 10 жесткости., <ля придания решетчатой лопасти . > жесткости ее элементы соединены между собой в местах стыка 8 сваркой.
