Блок для выращивания растений

Блок для выращивания растений

Иллюстрации

Показать все

Реферат

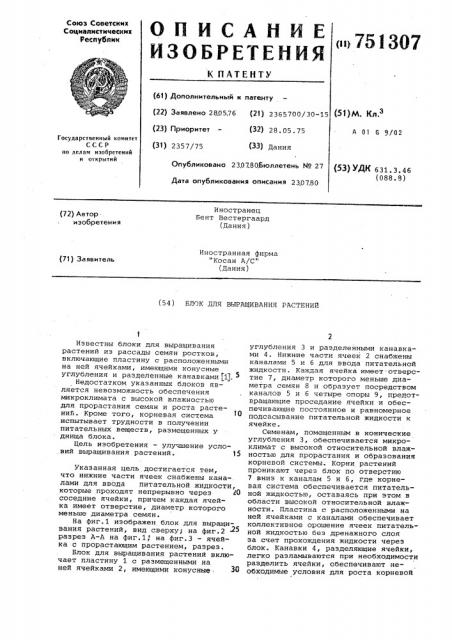

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

Союз Советских

Социалистических

Республик (61) Дополнительный к патенту (22) Заявлено 2805.76 (21) 2365700/30-15 (23) Приоритет — (32) 28.05.75 (31) 2357/75 (33) Дания (51)М Кп 3

A 01 G 9/02

Государственный номитет

СССР оо делам изобретений и отнрытий

Опубликовано 23.0780Бюллетень ¹ 27 (5З> УДК 631.3.46 (088.8) Дата опубликования описания 230780

Иностранец

Бент Вестергаард (Дания) (72) Автор. изобретения

Иностранная фирма

"Косан A/С" (Дания) (71) Заявитель (54) БЛОК ДЛЯ ВЫРАЩИВАНИЯ РАСТЕНИЙ

Известны блоки для выращивания растений из рассады семян ростков, включающие пластину с расположенными на ней ячейками, имеющими конусные углубления и разделенные канавками 1), 5

Недостатком указанных блоков является невозможность обеспечения микроклимата с высокой влажностью для прорастания семян и роста растений. Кроме того, корневая система испытывает трудности в получении питательных веществ, размещенных у днища блока.

Цель изобретения — улучшение условий выращивания растений. 15

Указанная цель достигается тем, что нижние части ячеек снабжены кана-. лами для ввода питательной жидкости, которые проходят непрерывно через Ю соседние ячейки, причем каждая ячейка имеет отверстие, диаметр которого меньше диаметра семян.

На фиг.1 изображен блок для выращивания растений, вид сверху; на фиг.2 разрез A-A на фиг.1, на фиг.3 — ячейка с прорастающим растением, разрез.

Блок для выращивания растений включает пластину 1 с размещенными на ней ячейками 2, имеющими конусные 3О углубления 3 и разделенными канавками 4. Нижние части ячеек 2 снабжены каналами 5 и б для ввода питательной жидкости. Каждая ячейка имеет-отверстие 7, диаметр которого меньше диаметра семян 8 и образует посредством каналов 5 и б четыре опоры 9, предотвращающие проседание ячейки и обеспечивающие постоянное и равномерное подсасывание питательной жидкости к ячейке.

Семенам, помещенным в конические углубления 3, обеспечивается микроклимат с высокой относительной влажностью для прорастания и образования корневой системы. Корни растений проникают через блок по отверстию

7 вниз к каналам 5 и б, где корневая система обеспечивается питательной жидкостью, оставаясь при этом в области высокой относительной влажности. Пластина с расположенными на ней ячейками с каналами обеспечивает коллективное орошение ячеек питательной жидкостью беэ дренажного слоя за счет прохождения жидкости через блок. Канавки 4, разделяющие ячейки, легко разламываются при необходимости разделить ячейки, обеспечивают необходимые условия для роста корневой

751307

Формула изобретения

7 2

Фиг,1

А-A

Риа. 2

ЦНИИПИ Заказ 4675/48 Тираж 723 Подписное

Филиал ППП .Патент,;г Ужгород, ул, Проектная,4 системы (низкую относительную влажность) и способствуют тому, что корни остаются внутри ячеек, а не выходят наружу.

Влок для выращивания растений, включающий пластину с расположенными на ней ячейками, имеющими конусные— углубления и разделенные канавками, отличающийся тем, что, 4 с целью улучшения условий выращивания растений, нижние части ячеек снабжены каналами для ввода питательной жидкости, которые проходят непрерывно через соседние ячейки, причем каждая ячейка имеет отверстие, диаметр которого меньше диаметра семян.

Источники информации, принятые во внимание при экспертизе

1. Патент CIA M 3810329, 19 кл. A 01 G 9/02, опублик. 1974.
