Оправка для насадного режущего инструмента

Оправка для насадного режущего инструмента

Иллюстрации

Показать все

Реферат

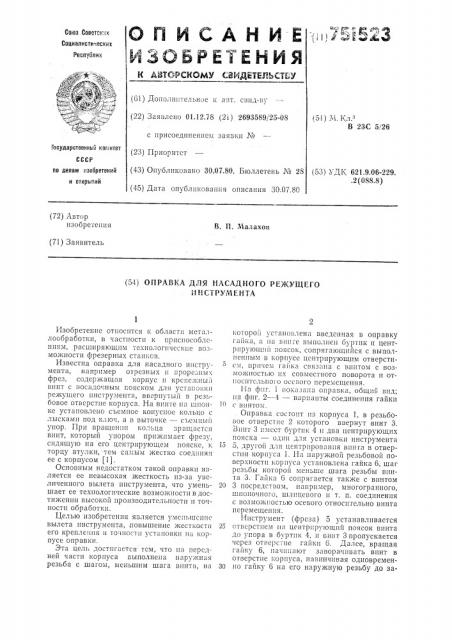

ОПИСАНИЕ

КЗОБРЕЗЕНИЯ

Союз Советских

Социалистических

Респ!!блик

И АВТОРСКОМУ (>ВКДЕ7ЕПЬ!1.П У (61) Дополнительное к азт. свид-ву (22) Заявлено 01.12.78 (21) 2693589j25-08 с присоединением заявки М (23) Приоритет (43) Опубликовано 30.07.80. Бюллетень № 28 (45) Дата опубликования описания 30.07.80 (5!) М. 1<л.з

В 23С 5/26

Гасудврствеиньй Kov, итет (53) УД1 621.9.06-229. .2 (088.8) по лелем изобретений и открытий (72) Лвтор изобретения

В. 11. Ма.пахов (71) Заявитель (54) ОПРАВКА ДЛЯ 11ЛСАДКОГО РЕЖУЩКГО

И 11ст РУМ Е Н TA

Изобретение относится к области металлообраооткп, в частности к приспособлениям, расширяющим технологические возможности фрезерных станков.

Известна оправка для насадного инструмента, например отрезных и прорезных фрез, содержащая корпус и крспс I;Ill!é винт с посадо иым пояском для ycr21!0»«I! режущего инструмента, ввсриутьш в резьбовое отверстие корпуса. На винте иа шпоике установлено съемное конуспое кольцо с лысками под ключ, а в выточке — съемиьш упор. При вращении кольца вращается винт, который упором прижимает фрезу, сидящую па его це1ггрируюшем пояске, к торцу втулки, тем самым жестко соединяя ее с корпусом (1).

Основным недостатком такой оправки является ее невысокая жесткость из-за увсличенного вылета инструмента, что уменьшает ее технологические возможности в достижении высокой производительности и точности обработки.

Целью изобретения является уме:и шснис вылета инструмента, .повышение жест«ости его крепле шя и то-11100111 ycx21!0B«II »2 корпусе оправки.

Эта цель достигается тем, что 112 передней части корпуса выполнена наружная резьба с шагом, меньшим шага винта, на которой установлена введенная в оправку

Гтп1«2> 1! 11121 Вин Ге выпо п1ен б! ртик II цент

Р П Р У 1О Щ Н 1 П О 11 С О 1, С 0 П Р Я Г 2 Ю Щ П и С и С В Ы П ОЛпенным в корпусе цснтрпрующим отверстием, пр1гчем !айка связана с винтом с возмохкиость10 их совместного поворота и относительного осеBoro перемещения.

1 !а фпГ. 1 по«1!Зава ollp2B«2, общий Впд;

112 фпг. 2 — 4 — варианты соединения гайки с винтом.

Оправка состоит из корпуса 1, в резьбовое отверстие 2 которого в!Вернут винт 3.

Бинт 3 1!мест буртик 4 и два цснтрирующпх пояска — один для установки инструмента

5, другой для центрирования винта в отверстии корпуса 1. На наружной резьбовой поверхности корпуса установлена гайка 6, шаг резьбы которой меньше шага резьбы винта 3. Гайка 6 сопрягается также с винтом

20 3 посредством, например, многогранного, шпоночного, шлицевого и т. п. соединения с возмохкностью осевого относительно винта псремещеиия.

Инструмент (фрсза) 5 устанавливается

25 отверстие>м иа цеитрирующий поясок винта до упора в буртик 4, и винт 3 пропускается через отверстие гайки 6, Далее, вращая

Гапку 6, начиняют 32Bop2>IIIBBTI> Винт В отверстие «орпуса, нав1шчпвая одновремен30 но гайку 6 на его наружную резьбу до за751523

Формула изобретения

PU2,7

Риг. 9 шпиг, 3

Щиг.2

Составитель В. Брискина

Редактор М. Кузнецова Техред Л. Куклина Корректор А. Степанова

Заказ 1466/8 Изд. № 402 Тираж 1160 Подписное

НПО «Поиск» Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5 (ипография, пр. Сапунова, 2 жима фрезы между буртиком 4 и торцом гайки 6.

Оправка для насадного режущего инструмента, например отрезных и прорезных фрез, содержащая корпус и крепежный винт с посадочным пояском для установки режущего инструмента, ввернутый в резь- 10 бовое отверстие корпуса, о т л и ч а ю щ а яся тем, что, с целью расширения технологических возможностей, на передней части корпуса выполнена наружная резьба с шагом, меньшим шага винта, на которой установлена введенная в оправку гайка, а на винте выполнен буртик и центрирующий поясок, сопрягающийся с выполненным в корпусе центрирующим отверстием, причем гайка связана с винтом с возможностью их совместного поворота и относительного осевого перемещения.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 156826, кл. В 23С 5/26, 1962.
