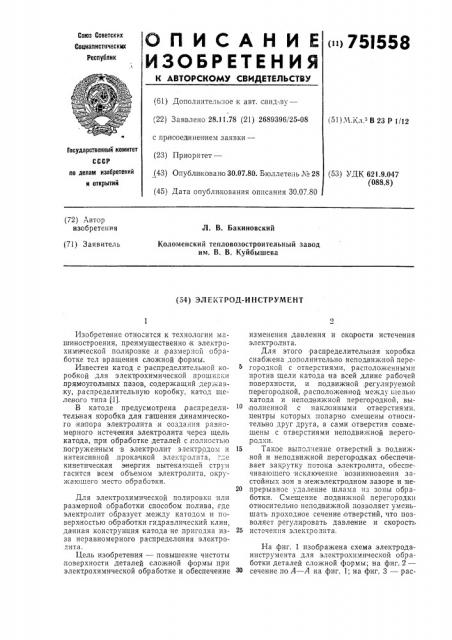

Союз Советских
ОПИСАНИЕ
ИЗОБРЕТЕН И Я
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
< >75!558
Социалистически
Республик! (61) Дополнительное к авт. свид-,ву— (22) 3 а явл ен о 28.11.78 (21) 268939 6i 25-08 с присоединен нем заявки— (23) Приоритет— (43) Опубли ко вано 30.07.80. Бюллетень ¹ 28 (45) Дата опубликования описания 30.07.80 (51) Ч.Кл.з В 23 Р 1/12
Государственный комитет
СССР по делам изобретений и открытий (53) УДК 621.9.047 (088.8) (72) Автор изобретения
Л В Бакииовский (71) Заявитель
Коломенский тепловозостроительный завод им. В. В. Куйбышева (54) ЭЛ ЕКТРОД-И Н СТРУМЕНТ
Изобретение относится к технологии машиностроения, преимущественно к электрохимической полировке и;размерной обработке тел вращения сложной формы.
Известен катод с распределительной коробкой для элеклрохимической прошивки прямоугольных пазов, содержащий дер;кавку,,распределительную коробку, катод щелевого типа (1).
В катоде предусмотрена,распределительная коробка для гашения динамического на пора электролита и создания равномерного истечения электролита через щель катода, при обработке деталей с полностью погруженным в электролит электродо.„п и интенсивной прокачкой электролита, г е кинетическая энергия вытека.ощей струи гасится всем объемом электролита, окружающего место обработки.
Для электрохимической полировки или размерной обработки способом полива, где электролит образует, между катодом и поверхностью обработки гидравлический клин, данная конструкция катода не пригодна изза неравномерного распределения электролита.
Цель изобретения — повышение чистоты поверхности деталей сложной формы при электрохимической обработке и обеспечение изменения давления и скорости истечения электро. тита.
Для этого распределительная коробка снабжена дополнительно неподвижной перегородкой с отверстиями, расположенными против щели катода на всей длине рабочей поверхности, и подвижной, регулируемой перегородкой,,расположенно f(между щель|о катода и неподвижной перегородкой, выполненной с наклонными отверстиями, центры которых попарно смещены относительно друг друга, а сами отверстия совмещены с отверстиями неподвижной перегор о,дки.
15 Такое выполнение отверстий в подвижной и неподвижной перегородках обеспечивает закрутку потока электролита, обеспечивающего исключение возникновения застой ных .зон в,межэлектродном зазоре и не20 прерывное удаление шлама из зоны обработки. Смещение подвижной перегородки относительно неподвижной позволяет уменьшать проходное сечение отверстий, что позволяет,регулировать давление и скорость
25 истечения электролита.
На фиг. 1 изображена схема электродаинструмента для электрохимической обработки деталей сложной формы; на фиг. 2—
30 сечение по А — А на фиг. 1; на фиг. 3 — рас751558 положение отверстий подвижной и неподвиж ной перето.родок.
Электрод-инструмент содержит .распределительную коробку 1,,разделенную перегородкой 2 на,две камеры с щелевым сообщением между ними, рабочая часть электрода-инструмента имеет щель 8, сообщающуюся с одной из камер распределительной коробки l,,в которой установлены неподвижная пе регородка 4 с отверстиями 5 и подвижная перегородка б с отверстиями
7. На корпусе распределительной корсбт«и
1 выполнен токоподвод 8,,штуцер 9 для подвода электролита и,регулировочный винт 10 для перемещения подвив«ной перегородки.
Обработка деталей цредлагаемы м электродом осуществляется в следующем порядке.
Электролит под давлением 4 — 6 кгlсм поступает в первую камеру распределительной коробки 1, где кинетическая энергия вытекающей струи через щель разделяющей перегородки 2 гасится всем объемом элекпролита, который заполняет вторую,камеру, распределительной коробки 1 и, через отверстия 5 неподвижной перегородки
4, проходит через отверстия 7 подвижной пе регородки б, выполненные наклонными по отнашению друг к,другу попарно, чем обеспечивается закрутка потока электролита, который через щель 8 электрода попадает на,межэлектродный зазор между деталью и электродом-инструментом.
Для изменения скорости потока электролита вращением винта 10 изменяют прохадное сечение отверстий 5 и 7 смещением подвижной перегородки б.
Предлагаемый электрод-инструмент предназначен для электрохимическэй поли5 ровки клапанов дизелей. Регулировка проходного сечения подвижной и неподвижной пЕрегородок позволяет изменять давление и скарость истечения .электролита, а также анодный потенциал и анодный выход по
1п току, т. е. позволяет выбирать оптимальные режимы обработки.
Формула изобретения
Электрод-инструмент для электрохимической обработки, содержащий разделенную на две камеры;распределительную коробку, .которая снабжена неподвижной
2О перегородкой, о т л и ч а ю.шийся тем, что, с целью повышения качества обрабатываемой поверхности путем обеспечения изменения давления и скорости истечения электролита, распределительная коробка снаб25 жена дополнительной регулируемой перегородкой, в которой .выполнены наклонные отверстия, центры которых попарно смещены относительно друг друга, а сами отверстия совмещены с отверстиями неподвиж30 ной перегородки.
Источник информации, принятый во внимание при экспертизе:
1. Мороз И. IH. и др. Электрохимическая
35 обработка металлов. М., «Машиностроение», 1969, с. 145.
751558
Даг 1
Д1гг. 3
Фиг.2
