Реферат

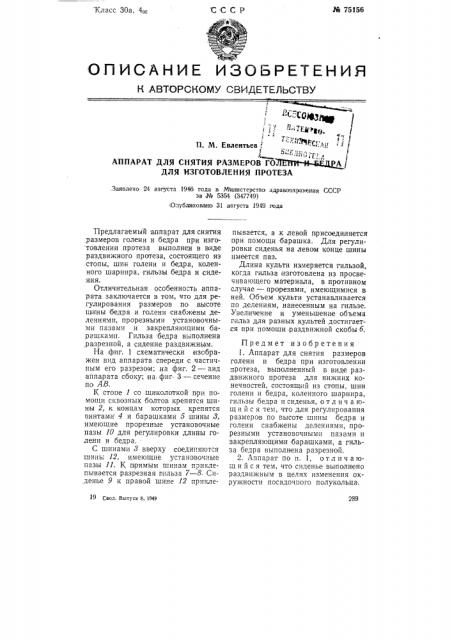

Рй 75156

С-СС P

Класс 30а, 4ов

К:АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

J

2г(Щфм 1 - Т1:а вв1

П. М. Евлентьев .С М I

Ц;,, и.-., „

АППАРАТ ДЛЯ СНЯТИЯ РАЗМЕРОВ ГО PA /

ДЛЯ ИЗГОТОВЛЕНИЯ ПРОТЕЗА.Заявлено 24 августа 1946 года в М инистерство здравоохранения СССР за Эй 5354 (347749) ;Олублииоваю 31 августа 1949 года

19 Свод. Выпуск 6, 1949

289

Предлагаемый .аппарат для снятия

;размеров голени и бедра при изготовлении протеза выполнен в виде раздвижного протеза, состоящего из стопы, шин голени и бедра, коленного шарнира, гильзы бедра и сидения.

Отличительная особенность аппарата заключается в том, что для регулирования размеров по высоте шкивы бедра и голени снабжены делениями, прорезными установочными пазами и закрепляющими барашками. Гильза бедра выполнена разрезной, а сидение раздвижны м.

На фиг. 1 схематически изображен вид аппарата спереди с частичным его разрезом; на фиг. 2 — вид аппарата сбоку;:«a: фиг 3 — сечение по АВ.

К стопе 1 со щиколоткой при помощи сквозных болтов крепятся шины 2, .к концам которых крепятся винтами 4 и барашками 5 шины 3, имеющие прорезные установочные пазы 10 для регулировки длины голени и бедра.

С шинами 8 вверху соединяются шины 12, имеющие установочсные пазы П. К прямым шинам приклепывается разрезная гильза 7 — 8. Сиденье 9 к правой шине 12 приклепывается, а к левой присоединяется при помощи барашка. Для регулировки сиденья на левом конце шины имеется паз.

Длина культи измеряется гильзой, когда гильза изготовлена из просвечивающего материала, в противном случае — прорезями, имеющимися в ней. Объем культи устанавливается по делениям, нанесенныи на гильзе.

Увеличение и уменьшение объема гильз для разных культей достигается при помощи раздвижной скобы б.

Предмет изобретения

1. Аппарат для снятия размеров голени и бедра при изготовлении протеза, выполненный в виде раздвижного протеза для нижних конечностей, состоящий из стопы, шин голени и бедра, коленного шарнира, гильзы бедра и сиденья, о т л и ч а юшийся тем, что для регулирования размеров по высоте шины бедра и голени снабжены делениями, прорезными установочными пазами и закрепляющими барашками, а гильза бедра выполнена разрезной.

2. Аппарат по п. 1, о т л и ч а ющ и Й с я тем, что сиденье выполнено раздвижным в целях изменения окружности посадочпого полукольца.
