Устройство для формования трубчатых изделий из бетонных смесей

Устройство для формования трубчатых изделий из бетонных смесей

Иллюстрации

Показать все

Реферат



r r1175I 632

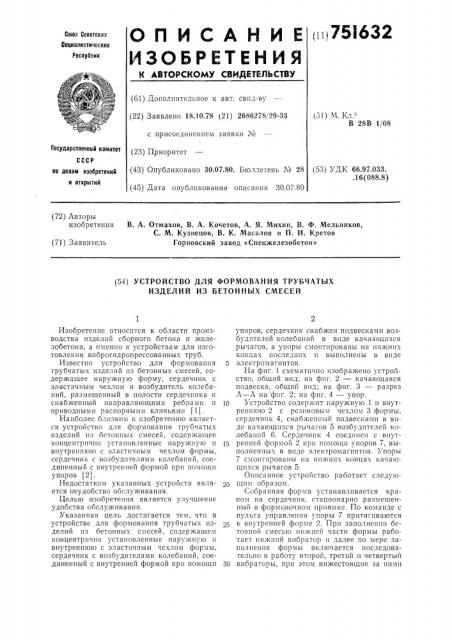

ОПИСАНИЕ

ИЗОБРЕТЕН Ия

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 18.10.78 (21) 2686278/29-33 с присоединением заявки М (23) Приоритет (43) Опубликовано 30.07.80. Бюллетень М 28 (45) Дата опубликования описания 30.07.80 (51) М. Кл.з

В 28В 1/08

Государственный комитет (53) УДК 66.97.033..16(088.8) ло делам изобретений и открытий (72) Лвторы изобретения

В. А. Отмахов, В. А. Кочетов, А. Я. Михин, В. Ф. Мельников, С. М. Кузнецов, В. К. Масалов и П. И. Кретов

Горновский завод «Спецжелезобетон» (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ФОРМОВАНИЯ ТРУБЧАТЫХ

ИЗДЕЛИЙ ИЗ БЕТОННЫХ СМЕСЕЙ

Изобретение относится к области производства изделий сборного бетона и железобетона, а именно к устройствам для изготовления виброгидропрессованных труб.

Известно устройство для формованпя трубчатых изделий из бетонных смесей, содержащее наружную форму, сердечник с эластичным чехлом и возбудитель колебаний, размещенный в полости сердечника и снабженный направляющими ребрами и приводными распорными клиньями 11.

Наиболее близким к изобретению является устройство для формованпя трубчатых изделий из бетонных смесей, содержащее концептрпчно установленные наружную и внутреннюю с эластичным чехлом формы, сердечник с возбудителями колебаний, соединенный с внутренней формой при помощи упоров (21.

Недостатком указанных устройств является неудобство обслуживания.

Целью изобретения является улучшение удобства обслуживания.

Указанная цель достигается тем, что в устройстве для формования трубчатых изделий из бетонных смесей, содержащем концентрично установленные нарухкную и внутрешпою с эластичным чехлом формы, сердечник с возбудителями колебаний, соединенный с внутренней формой прп помощи упоров, сердечник снабжен подвесками возбудителей колебаний в виде качающихся рычагов, а упоры смонтированы на lirilrrlirx концах последних и выполнены в виде

5 электромагнитов.

На фиг. 1 схематично изображено устройство, общий вид; на фпг. 2 — качающаяся подвеска, общий вид; на фпг. 3 — разрез

Л вЂ” Л на фиг. 2; на фпг. 4 — упор.

10 Устройство содержит наружную 1 и внутреннюю 2 с резиновым чехлом 3 формы, сердечник 4, снабженный подвесками в виде качающихся рычагов 5 возбудителей колебаний 6. Сердечник 4 соединсп с внут15 ренней формой 2 при помощи упоров 7, выполненных в виде электромапштов. Упоры

7 смонтированы на нижних концax качающихся рычагов 5.

Описанное устройство работает следую20 щ! Ооразо..

Собранная форма устанавливается краном на сердечник, стационарно размещенный в формовочном приямке. По команде с пульта управления упоры 7 притягиваются к внутренней форме 2. При заполнении бетонной смесью нижней части формы работает нижний вибратор и далее по мере заполнения формы включается последовательно в работу второй, третий и четвертый

30 вибраторы, прп этом нижестоящие за штми

3 внбраторы также последовательно отключаются.

Формула изооретеиия

Ъ стройство для формования трубчатых изделий из бетонных смесей, содержащее коицентрично установленные наружную и внутреннюю с эластичным чехлом формы, сердечник с возбудителями колебаний, соединенный с внутренней формой при помощи упоров, отличающееся тем, что, с

751632 целью удобства обслуживания, сердечник снабжен подвесками возбудителей колебаний в виде качающихся рычагов, а упоры смонтированы иа нижних концах последних

5 и выполнены в виде электромагнитов.

Источники информации, принятые во внимание прн экспертизе

1, Лвторское свидетельство СССР № 623738, кл. В 28Н 21/16, 1974.

1о 2. Авторское свидетельство СССР № 632571, кл, В 28В 1/08, 1976.
