Реферат



№ 75166

Класс 46f, 8Ф4

СССР

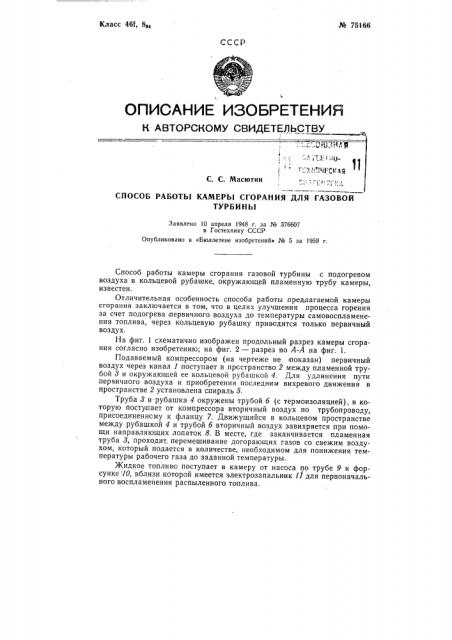

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К- АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

СПОСОБ РАБОТЪ| КАМЕРЪ| СГОРАНИЯ ДЛЯ ГАЗОВОЙ

ТУРБИНЫ

Заявлено 10 апреля 1948 г. за № 376607 в Гостехнику СССР

Опубликовано в «Бюллетене изобретений» № 5 за 1959 r.

Способ работы камеры сгорания газовой турбины с подогревом воздуха в кольцевой рубашке, окружающей пламенную трубу камеры, известен.

Отличительная особенность способа работы, предлагаемой камеры сгорания заключается в том, что в целях улучшения процесса горения за счет подогрева первичного воздуха до температуры самовоспламенения топлива, через кольцевую рубашку привсдится только первичный воздух.

На фиг. 1 схематично изображен продольный разрез камеры сгорания согласно изобретению; на фиг. 2 — разрез по А-А на фиг. 1.

Подаваемый компрессором (на чертеже не показан) первичный воздух через канал 1 поступает в пространство 2 между пламенной трубой 8 и окружающей ее кольцевой рубашкой 4. Для удлинения пути первичного воздуха и приобретения последним вихревого движения в пространстве 2 установлена спираль б.

Труба 8 и рубашка 4 окружены трубой б (с термоизоляцией), в которую поступает от компрессора вторичный воздух по трубопроводу, присоединенному к фланцу 7. Движущийся в кольцевом пространстве между рубашкой 4 и трубой 6 вторичный воздух завихряется при помощи направляющих лопаток 8. В месте, где заканчивается пламенная труба 3, проходит. перемешивание догорающих газов со свежим воздухом, который подается в количестве, необходимом для понижения температуры рабочего газа до заданной температуры.

Жидкое топливо поступает в камеру от насоса по трубе 9 к форсунке 10, вблизи которой имеется электрозапальник 1f для первоначального воспламенения распыленного топлива. № 75166

Предмет изобретения

Способ работы камеры сгорания газовой турбины с подогревом воздуха в кольцевой рубашке, окружающей пламенную трубу камеры, отличающий ся тем, что в целях улучшения процесса горения за счет подогрева первичного воздуха до температуры самовоспламенения топлива, через кольцевую рубашку проводится только первичный воздух.

Фиг. 1
