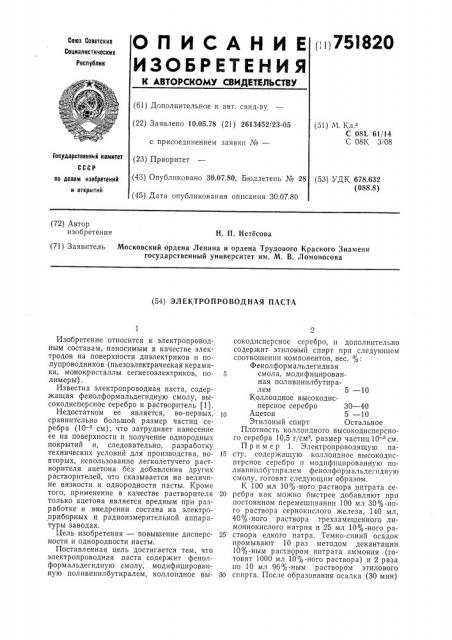

О П И С А Н И Е (.1,751820
ИЗОЬРЕтЕНИЯ
Союз Советских
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свпд-ву (22) Заявлено 10.05.78 (21) 2613452/23-05 (51) М. Кл з
С 081 61/14
С 08К 3/08 с присоединением заявки №вЂ”
Государственный комитет
СССР (23) Приоритет (43) Опубликовано 30.07.80. Бюллетень ¹ 28 (53) УДК 678.632 (088.8) по делам изобретений и открытий (45) Дата опубликования описания 30.07.80 (72) Автор изобретения
Н. П. Нетесова (71) Заявитель Московский ордена Ленина и ордена Трудового Красного Знамени государственный университет им. М. В. Ломоносова (54) ЭЛЕКТРОПРОВОДНАЯ ПАСТА
Изобретение относится к электропроводным составам, наносимым в качестве электродов на поверхности диэлектриков и полупроводников (пьезоэлектрическая керамика, монокристаллы сегнетоэлектриков, полимеры) .
Известна электропроводная паста, содержащая фенолформальдегидную смолу, высокодисперсное серебро и растворитель (1).
Недостатком ее является, во-первых, сравнительно большой размер частиц серебра (10 — см), что затрудняет нанесение ее на поверхности и получение однородных покрытий и, следовательно, разработку технических условий для производства, вовторых, использование легколетучего растворителя ацетона без добавления других растворителей, что сказывается на величине вязкости и однородности пасты, Кроме того, применение в качестве растворителя только ацетона является вредным при разработке и внедрении состава на электроприборных и радиоизмерительной аппаратуры заводах.
Цель изобретения — повышение дисперсности и однородности пасты.
Поставленная цель достигается тем, что электропроводная паста содержит фенолформальдегидную смолу, модифицированную поливинилбутиралем, коллоидное высокодисперсное серебро, и дополнительно содержит этиловый спирт при следующем соотношении компонентов, вес. %:
Фенолформальдегидная
5 смола, модифицированная поливинилбутиралем 5 — 10
Коллоидное высокодисперсное серебро 30 — 40
10 Ацетон 5 — 10
Этиловый спирт Остальное
Плотность коллоидного высокодисперсного серебра 10,5 г/см, размер частиц10 — см.
Пример 1. Электропроводящую па15 сту, содержащую коллоидное высокодисперсное серебро и модифицированную поливинилбутиралем фенолформальдегпдную смолу, готовят следующим образом.
К 100 мл 10%-ного раствора нитрата се20 ребра как можно быстрее добавляют при постоянном перемешпвании 100 мл 30%-ного раствора сернокпслого железа, 140 мл, 40%-ного раствора трехзамещенного лимоннокислого натрия и 25 мл 10%-ного ра25 створа едкого натра. Темно-синий осадок промывают 10 раз методом декантации
10%-ным раствором нитрата аммония (готовят 1000 мл 10%-ного раствора) и 2 раза по 10 мл 96%-ным раствором этилового
30 спирта. После образования осадка (30 мин) 751820 спирт сливают. В осадок добавляют спиртовый раствор смолы и ацетон при тщательном перемешиванпи. Объем полученного состава 10 мл при следующем соотношении, вес. %: 5
Фснол форм альдегидная смола, модифицированная поливинилбутиралем 5
Коллоидное высокодисперсное 10 серебро 30
Ацетон 5
Этиловый спирт 45
Пример 2. Электропроводящую пасту, содержащую коллоидное высокодисперсное 15 серебро, модифицированную поливинилбутпралем фенолформальдегпдную смолу готовят следующим образом.
К 200 мл 10%-ного раствора нитрата серебра добавляют при постоянном переме- 20 шивании 200 мл 30%-ного раствора сернокислого железа, 280 мл 40%-ного раствора трехзамещенного лимоннокислого натрия и
50 мл 10 -ного раствора едкого натрия.
Осадок промывают 10 раз методом декан- 25 тации 10% -ным раствором нитрата аммония и 2 раза 96%-ным раствором этилового спирта. После образования осадка при центрифугировании спирт сливают и добавляют раствором смолы при тщательном пе- 30 ремешивании. Объем полученного состава
12 мл прп следующем соотношении, Bec. %:
Фенолформальдегидная смола, модифицированная поливинилбутира- 35 лем 10
1 оллоидное высокодисперсное серебро
Таблица 1
Свойство
Состав
Дисперсность, см (размер частиц Ag)
Однородность пасты
Структурированная
IOs I0ç
Имеется
Проводит
Темно-синий
Проводимость пасты
Цвет пасты
2 — 5
106
О, 001
10 — 4
Таблица 2
Примеры
Метод испытаний
Свойство
ГОСТ 14340-3-69
Проба иа изгиб
2В
Карандаш
Покрытия, полученные с помощью соста40 ва, могут храниться годами, причем характеристики с течением времени не изменяются. Серебряные электроды обладают высокой проводимостью и адгезией к поверхности исследуемых образцов, ничтожными
45 диэлектрическими потерями, индифферентАдгезия
Кручение вокруг осп (длииа 200, диаметр 0,51 мм)
Эластичность
Кратность (диаметру 2,02 мм)
Твердость
Состав проверен на пьезоэлектрической керамике, монокристаллах сегнетоэлектриков (триглицинсульфат, дигидрофосфат калия), таблетках ряда органических полупроводников и образцах высокоомных диэлектриков (картон, тефлон, текстолит, слюда).
Ацетон 5
Этиловый спирт 45
Полученную токопроводящую пасту энергично перемешивают. На кончик шпателя берут дозированное количество пасты и наносят тонким слоем на поверхность образца, высушивают при дневном свете илп под лампой накаливания мощностью 50 — 500 вт.
Физико-механические характеристики пасты приведены в табл. 1 и 2.
Вязкость пасты при 25 С, Х, сП
Возможность автоматизации нанесения слоя
Температура получения покрытия, С
Время, необходимое иа получение покрытия, мии
ПрОВодимость покрытия при
25 С, ом м
Диэлектрические потери тефлона (5 5.1 мм )
Толщина слоя, см
ГОСТ 14340-2-69
Метод испытания проводов иа адгезию
Метод испытания проводов иа эластичность
Рекомендация международной электротехнической комиссии
Публикация 251-1, 197
Метод царапаиия карандашом
751820
Формула изобретения
Составитель Г. Степанова
Редактор Л. Герасимова Техред А. Камышникова Корректор М. Полякова
Заказ 1733/8 Изд. Ао 434 Тираж 569 Подписное
НПО «Поиск» Государственного комитета СССР по делам изобретений и открытий
113035, Москва, уК-35, Раушская наб., д. 475
Типография, пр. Сапунова, 2 ны к воде и маслу, что дает возможность их применять в физико-химических исследованиях при высоком гидростатическом давлении, где передающей давление средой явл яется сил иконое м асло. При испытанияхх в области температур до 300" С и гидростатичсских давлениях до 12 кбар серебряные электроды остаются без изменения.
Электропроводная паста, содержащая фенолформальдегидную смолу, высокодисперсное серебро и ацетон, о т л и ч а ю щ ая с я тем, что, с целью повышения дисперсности и однородности пасты, она содержит фенолформальдегидную смолу, модифицированную поливинилбутиралем, коллоидное высокодисперсное серебро и дополнительно этиловый спирт при следующем соотношении компонентов, вес. /о.
5 Фенолформальдегидная смола, модифицированная поливинилбутиралем 5 — 10
Коллоидное высокодисперсное серебро 30 — 40
Ацетон 5 — 10
Этиловый спирт Остальное
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР
Ув 492507, кл. С 04В 41)14, 1975.
