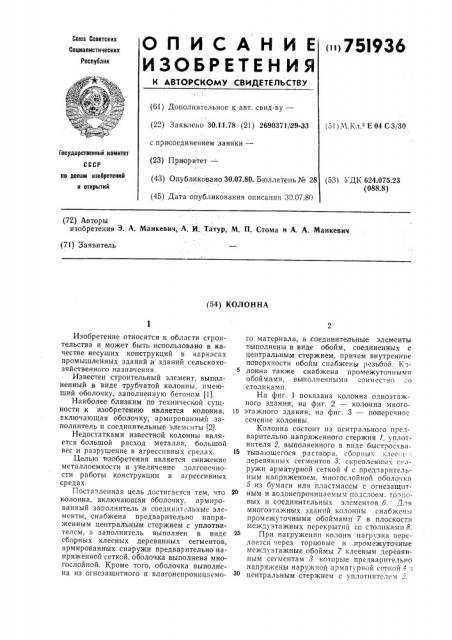

ОП ИСАН И Е

ИЗОБРЕТЕН И Я

К АВТОР(„КОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

75I936 (61) Дополнительное к авт. свид-ву— (22) Заявлено 30.И.78 (21) 2690371/29-33 с присоединением заявки— (23) Приоритет — (51) Ч Кл з Е 04 С 3/30

Государственный комитет по делам изобретений и открытий (43) Опубликовано 30.07.80. Бюллетень № 28 (53) УДК 624.075.23 (088.8) (45) Дата опубликования описания 30.07.80 (72) Авторы изобретения 3. А. Манкевич, A. И. Татур, М. П. Стома и А. А. Манкевич (71) Заявитель (54) КОЛОННА

Изобретение относится к области строительства и может быть использовано в качестве несущих конструкций в каркасах промышленных зданий и зданий сельскохозяйственного,назначения.

Известен строительный элемент, выполненный в виде трубчатой колонны, имеющий оболочку, заполненную бетоном 11).

Наиболее близким по технической сущности к изобретению является колонна, включающая оболочку, армированный заполнитель и соединительные элементы (2).

Недостатками известной колонны является большой расход металла, большой вес и разрушение в агрессивных средах.

Целью изобретения является снижение металлоемкости и увеличение долговечности работы конструкции в агрессивных средах.

Поставленная цель достигается тем, что колонна, включающая оболочку, армированный заполнитель и соединительные элементы, снабжена предварительно напряженным центральным стержнем с уплотнителем, а заполнитель выполнен в виде сборных клееных деревянных сегментов, армированных снаружи предварительно напряженной сеткой, оболочка выполнена многослойной. Кроме того, оболочка выполнена из огнезащитного и влагонепроницаемоro материала, а соединительные элементы выполнены в виде обойм, соединенных с центральным стержнем, причем внутренние поверхности обойм снабжены резьбой. Кэлонна также снабжена промежуточными обоймами,:вынтолненными совместно со столиками.

На фиг. 1 показана колонна одноэтажного здания; на фиг. 2 — колонна многоl0 3Т Н0 0 3 НН ; на фиг. 3 — поперечное сечение колонны.

Колонна состоит из центрального предварительно напряженного стержня 1, уплотнителя 2, выполненного в виде быстросхваlь тывающегося раствора. сбор вы х клее: ь.: деревянных сегментов 8, скрепленнь1х с:0" ружи арматурной сеткой 4 с пред" àðèòåëüным напряжением, многослойной оболочки б из бумаги или пластмассы с огнезащитным и водонепроницаемым подслоем. торцовых и соединительных элементов б. Для многоэтажных зданий колонны снабжены промежуточными обоймами 7 в плоскости междуэтажных перекрытий со столиками 8.

25 При нагруженин колонн нагрузка передается через торцовые и промежуточные междуэтажные обоймы 7 клееным деревянным сегментам 3, которые предварительно напряжены наружной арматурной сеткой 4 .. центральным стержнем с уплотнителсм

751936

Деревянные сегменты работают в условиях всестороннего сжатия, причем как и центральный стержень 1, уплотнитель 2, так и наружная арматурная сетка 4 сами предварительно напряжены реакцией сжатых деревянных клееных сегментов 8, от чего все элементы в процессе работы разгружаются.

Г1редварптельное напряжение в колонне обеспечивает максимальное использование прочности примененных материалов и исключает образование трещин в процессе ее работы.

Формула изобретения

1. Колонна, включающая оболочку, ар,мированный заполнитель и соединительные элементы, отличающаяся тем, что, с 20 целью снижения металлоемкости и узеличения долговечности работы конструкции в агрессивных средах, она снабжена предварительно напряженным центральным стержнем с уплотнителем, а заполнитель выполнен в виде сборных клееных =-рев"-нных сегментов, армированных снаруж:.I предварительно напряженной сеткой, причем оболочка выполнена многослойной.

2. Колонна по п. 1, отличающаяся тем, что многослойная оболочка выполнена из огнезащитного и влагонепроницаемого материала.

3. Колонна по п. 1, отличающаяся тем, что соединительные элементы выполнены в виде обойм, соединенных с центральным стержнем, причем внутренние поверхности обойм снабжены резьбой.

4. Колонна по п. 1, отличающаяся тем, что она снабжена промежуточными обоймами, выполненными совместно со столиками.

Источники информации, принятые во внимание цри экспертизе:

Авторское свидетельство СССР № 104647, кл. Е 04 С 3136, 1955. .2. Линович Л. И. Расчет и конструирование частей гражданских зданий. Киев, «Будивельник», 1972, с. 87 — 89.

751936 авиа,1

Риа. г

Риг,3
