Реферат



Союз Советских

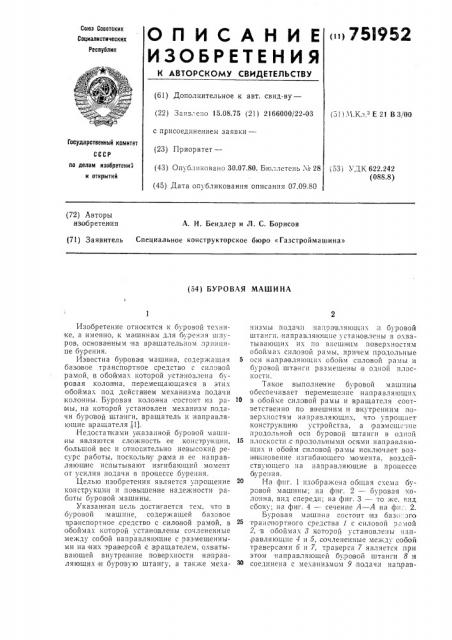

О П И С А Н И Е < >751952

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Социалистических

Республик.б ф ь ф - °

4.

Ф % is i;»= (б1) Дополнительное к авт. свид-ву— (22) Заяз.:ено 15.08.75 (21) 2166000/22-03 (31}М.Кл.з E 21 В 3/00 с присоединением заявки—

Государственный комитет (23) Приоритет— (43) Опубликовано 30.07.80. Бюллетень ¹ 28 (45) Дата опубликования описания 07.09.80 по делам изобретений и открытий (53) УДК 622.242 (088.8) (72) Авторы июбретен ия

А. И. Бендлер и Д. С. Борисов (71) Заявитель Специальное конструкторское бюро «Газстроймашина» (54) БУРОВАЯ МАШИНА

Изобретение относится к буровой технике, а именно, к машина м для бурения шнуров, основанным на вращательном принципе бурения.

Известна буровая:машина, содержащая базовое транспортное средство с силовой рамой, в обоймах которой установлена буровая колон на, перемещающаяся в этих обоймах под действием механизма подачи колонны. Буровая колонна состоит из раыы, на которой установлен механизм подачи буровой штанги, вращатель и направляющие вращателя,(1).

Недоставками указанной буровой маши,ны являются сложность ее конструкции, большой вес и относительно невысокий .ресурс .работы, по скольку,рама,и ее направляющие испытывают изгибающий момент от усилия подачи в процессе бурения.

Целью изобретения является упрощение конструкции и повышение надежности работы буровой .машины.

Указанная цель достигается тем, что в буровой гнашине, содержащей базовое цранспортное,средство с силовой рамой, в обоймах которой установлены сочлененные между собой направляющие с размещенными на них траверсой с вращателем, охватывающей внутренние поверхности направляющих и буровую штангу, а также мехачизмы подачи напра в1яющих и буровой штангн, направляющие уста:-ьовлены в охватывающих их по внешним поверхностям обоймах cII o oÉ рамы, IIp «Ie продольные

5 оси направляющих обой м силовой рамы и буровой штанги размещены в одной плоскости.

Такое выполнение буровой машнны обеспечивает перемещение направляющих

10 в обойме силовой рамы и вращателя соответственно по внешним н .внутренним поверхностям направляющих, что упрощает конструкцию устройства, а размещение продольной осн буровой штанги в одной

15 плоскости,с продольными осями направляющих и обойм силовой рамы исключает возгникновение изгибающего момента, воздействующего на направляющие в процессе бурения.

20 На фнг. 1 нзображсна общая схема буровой машины; на фиг. 2 — буровая <олонна, вид спереди; на фнг. 3 — то же. вид сбоку; на фиг. 4 — сечение А — А на фн:.. 2.

Буровая машина состоит из баз«::ого

25 транспортного средства 1 с силовой рамой

2, в обоймах 8 которой установлены !l311равляющне 4 и 5, сочлененные между собой траверса ми б и 7, траверса 7 является при этом направляющей бурс вой штанги 8 и соединена с механизмом 9 .подачи направ751952 ляющих. Механизм 10 подачи буровой штанги установлен на верхней траверсе,б и соединен с вращателем 11, установленным на направляющих 4 и 5, буровая штанга 8 соединена с .вращателем и проходит через траверсу-иаправляющую 7.

Р а ботает буровая машина следу|ощ|гм образом.

Под дгйспвием механизма 9 подачи направляющих направляющие 4 и 5 перемещаются в обойме 8 силовой, рамы дэ упсра колачны в лоб забоя. Затем под действием механизма 10 подачи буровой штанги вращатель 11 с буровой штангой 8 в процессе бурения перемещаетая вдоль направляющих 4 и 5 по внутренним сторонам их наружной поверхности.

Перемещение направляющих в обойме д силовой, рамы 2 и вращателя 11 п,оисходит соответственно по внешним и внутренним поверхноспям направляющих 4 .и 5 и, кроме того, ось буровой штанги 8 п,ри этом иаходится,в одной плоскости с осям:I нап.равляющих, В буровой машине, |выполненной согласно изобретению,,исключается изгибаююций момент, воздейсгвующий во время работы на направля|ощие, что поз валяет уHростить конструкцию машкины, уменьшить ее вес и существенно облегчить эксплуaTBцию машины в стесненных условиях ведения буровых, работ.

Формула изобретения

Буровая машина, содержащая базовое транспортное средство с силовой, рамой, в

10 обой:лах которой установлены аочлененные между собой направляющие с размещенными íà HHx TpBIBppcoH с вращателем, охватываю цей внутренние поверхности направляющих и буровую IIITBHII а также IMpxB15 низмы .подачи, направляющих и буровой штанги, отличающаяся тем, что, с целью упрощения конструкции и повышения надежности ее,работы, направляющие установлены в охватываюших их по BHpø20 ним поверхностя м обоймах силовой рамы, причем продольные оси направляющих обойм силовой рамы и бурозой штанги размещены в одной плоскости.

25 Источник информации, принятый во внимание при экспертизе:

1. Авторское свидетельство СССР

¹ 207177, Е 21 В 7/02, 19б5 (прототип).

751952

Puz. Г

pu2 ф

Составитель В. Филатов

Iwoppna ор И. Осиновская

1 сдактор Г. Прусова

Тип. Харьк. фил. пред. «Патент»

Заказ 979/1073 Изд. № 407 Тираж 626 Подписное

НПО «Поиск» Государственного комитета СССР по делам изобретений и открытий

113035, Москва, )К-35, Раушсхая наб., д. 4/5
