Реферат

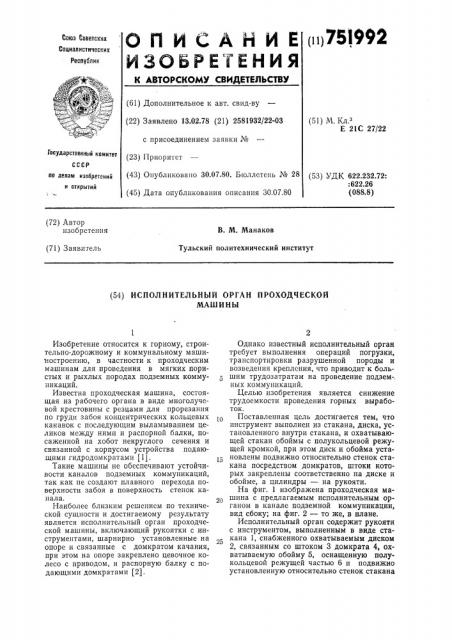

(и)751992

Сова ьоеетских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 13.02.78 (21) 2581932/22-03 с присоединением заявки № (23) Приоритет (43) Опубликовано 30.07.80. Бюллетень № 28 (45) Дата опубликования описания 30.07.80 (51) М. Кл.з

Е 21С 27/22

Государстееииый комитет (53) УДК 622.232.72:

:622.26 (088.8) ло делам изобретений и открытий

1 (72) Автор изобретения

В. М. Манаков (71) Заявитель

Тульский политехнический институт (54) ИСПОЛНИТЕЛЬНЫЙ ОРГАН ПРОХОДЧЕСКОЙ

МАШИНЫ

Изобретение относится к горному, строительно-дорожному и коммунальному машиностроению, в частности к проходческим машинам для проведения в мягких пористых и рыхлых породах подземных коммуникаций.

Известна проходческая машина, состоящая из рабочего органа в виде многолучевой крестовины с резцами для прорезания по груди забоя концентрических кольцевых канавок с последующим выламыванием целиков между ними и распорной балки, посаженной на хобот некруглого сечения и связанной с корпусом устройства подающими гидродомкратами (11.

Такие машины не обеспечивают устойчивости каналов подземных коммуникаций, так как не создают плавного перехода поверхности забоя в поверхность стенок канала.

Наиболее близким решением по технической сущности и достигаемому результату является исполнительный орган проходческой машины, включающий рукоятки с инструментами, шарнирно установленные на опоре и связанные с домкратом качания, при этом на опоре закреплено цевочное колесо с приводом, и распорную балку с подающими домкратами (2).

Однако известный исполнительный орган требует выполнения операций погрузки, транспортировки разрушенной породы и возведения крепления, что приводит к большим трудозатратам на проведение подзем-, ных коммуникаций.

Целью изобретения является снижение трудоемкости проведения горных выработок.

Поставленная цель достигается тем, что инструмент выполнен из стакана, диска, установленного внутри стакана, и охватывающей стакан обоймы с полукольцевой режущей кромкой, при этом диск и обойма установлены подвижно относительно стенок стакана посредством домкратов, штоки которых закреплены соответственно на диске и обойме, а цилиндры — на рукояти.

На фиг. 1 изображена проходческая машина с предлагаемым исполнительным органом в канале подземной коммуникации, вид сбоку; на фиг. 2 — то же, в плане.

Исполнительный орган содержит рукояти с инструментом, выполненным в виде стакана 1, снабженного охватываемым диском

2, связанным со штоком 3 домкрата 4, охватываемую обойму 5, оснащенную полукольцевой режущей частью 6 и подвижно установленную относительно стенок стакана

1 с йомощью Домкратов 7, закрепленных своими штоками на обойме б, а цилиндрами на домкрате 4.

Рукояти с инструментом могут поворачиваться домкратами 8 вокруг шарниров 9, вставленных в отверстия опоры 10, которая прикреплена вместе с домкратами 8 к поворотному цевочному колесу 11. Соосно с колесом 11 связан полый вал 12, соединенный с корпусом гидростанции 13 посредством канавки и фиксирующих полуколец 14, позволяющих валу 12 поворачиваться без осевого перемещения. Вал 12 расположен во втулке 15, на которой установлен привод 1b поворотного колеса 11. К втулке 15 прикреплены распорные домкраты 17 с полукруговыми башмаками 18.

На корпус гидростанции 13 посажена распорная балка 19, раздвижение которой производится при помощи домкратов 20, также имеющих полукруговые башмаки 18.

Распорная балка 19 связана с корпусом гидростанции 13 подающими домкратами 21.

Проведение подземной коммуникации предложенным исполнительным органом производится следующим образом.

Перед началом обработки забоя проходческая машина распирается домкратами 17 и 20 в стенках канала подземной коммуникации. После чего рукояти с инструментом устанавливаются домкратами в начальное положение, в центре забоя, параллельно продольной оси канала. В этом положении обоймы 5 выдвигаются на забой домкратами 7 на толщину слоя породы, отделяемого от массива. Из центра забоя рукояти совершают радиальное движение с помощью домкратов 8 до положения, перпендикулярного продольной оси канала. При этом отделение слоя породы режущими частями 6 совмещается с накапливанием разрушенной породы в виде порций в стаканах 1. В положении, перпендикулярном продольной оси канала (фиг. 1), обоймы 5 возвращаются домкратами 7 в исходное положение, на уровень кромок стаканов 1 и штоки 3 домкратов 4 выталкивают порции накопленной разрушенной породы из стакана 1 и выдавливают их в стенки канала, распираясь относительно друг друга.

Затем посредством домкратов 8 рукояти совершают обратное радиальное движение к центру забоя, где поворачиваются цевочным колесом 11 от привода 16 на новую радиальную заходку на угол, соответствующий длине дуги, равной диаметру обоймы 5. Далее циклы повторяются, т. е. забой обрабатывается последовательными радиаль5

60 ными заходками до поворота цевочного колеса 11 относительно оси канала на суммарный угол 180 .

После обработки забоя по всей поверхности снимается распор в домкратах 17 и устройство подается на забой подающими домкратами 21 относительно распертой балки 19 на величину следующего слоя породы, отделяемого от массива.

В новом положении проходческая машина распирается в канале домкратами 17, производя полукруговыми башмаками 18 окончательное уплотнение стенок канала.

Выполнение инструмента рукоятей в виде стакана, снабженного охватываемым диском, связанным с штоком домкрата, рукояти и охватывающей обоймой, оснащенной полукольцевой режущей частью и подвижно установленной относительно стенок стакана посредством домкратов, штоки которых закреплены на обойме, а цилиндры соединены с рукоятью, позволяет совмещать отдельные породы от массива с накапливанием разрушенной породы в виде порций и вдавливать последние в стенки канала, упрочняя их. В результате чего отпадает необходимость в операциях погрузки, транспортировки разрушенной породы, а также возведения крепления, что почти в два раза снижает трудозатраты на проведение подземных коммуникаций в мягких пористых и рыхлых породах и во столько же раз уменьшаются эксплуатационные расходы на их проведение.

Формула изобретения

Исполнительный орган проходческой машины, включающий рукояти с инструментами, шарнирно установленные на опоре и связанные с домкратом качания, при этом на опоре закреплено цевочное колесо с приводом, и распорную балку с подающими домкратами, отличающийся тем, что, с целью снижения трудоемкости проведения горных выработок, инструмент выполнен из стакана, диска, установленного внутри стакана, и охватывающей стакан обоймы с полукольцевой режущей кромкой, при этом диск и обойма установлены подвижно относительно стенок стакана посредством домкратов, штоки которых закреплены соответственно на диске и обойме, а цилиндры— на рукояти, Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 94922, кл. Е 21С 27/22, 1949.

2. Авторское свидетельство СССР № 374450, кл. Е 21С 27/24, 1971.

75f992

С д

1 ) !

Составитель В. Теклев

Редактор 3. Ходакова

Корректоры: Л, Орлова и А. Галахова

Техред В. Серякова

Заказ 1217/12 Изд. № 375 Тираж 626 Подписное

1-1ПО «Поиск» Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раугпская наб., д. 4/5

Типография, пр. Сапунова, 2
