Класс УФ 1».

/, / Г,„,- С C.. * с.т гl,- / (ф,» / № 752

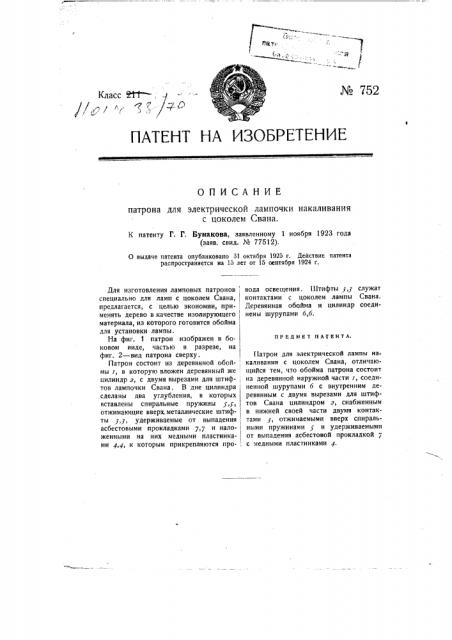

ПАТЕНТ НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ патрона для электрической лампочки накаливания с цоколем Свана.

К патенту Г. Г. Бунанова, заявленному 1 ноября 1923 года (ваяв, свид. № 77512).

О выдаче патента опубликовано 31 октября 1925 r. действие патента распространяется на 15 лет от 15 сентября 1924 г.

ПРЕДМЕТ ПАТЕНТА.

Для изготовления ламповых патронов, специально для ламп с цоколем Свана, предлагается, с целью экономии, при-, менять дерево в качестве изолирующего

1 материала, из которого готовится обойма для установки лампы.

На фиг. 1 патрон изображен в боковом виде, частью в разрезе, на фиг. 2 †в патрона сверху.

Патрон состоит из деревянной обой- мы, в которую вложен деревянный же цилиндр я, с двумя вырезами для штиф-, тов лампочки Свана. В дне цилиндра сделаны два углубления, в которых вставлены спиральные пружины отжимающие вверх, металлические штиф- ты у, т, удерживаемые от выпадения,,: асбестовыми прокладками 7,7 и пало- женными на них медными пластинка- ми 4, т, к которым прикрепляются про., вода освещения. Штифты у,у служат контактами с цоколем лампы Свана.

Деревянная обойма и цилиндр соединены шурупами 6,6.

Патрон для электрической лампы накаливания с цоколем Свана, отличающийся тем, что обойма патрона состоит из деревянной наружной части т, соединенной шурупами 6 с внутренним деревянным с двумя вырезами для штифтов Свана цилиндром з, снабженным в нижней своей части двумя контактами у, отжимаемыми вверх спиральными пружинами г и удерживаемыми от выпадения асбестовой прокладкой 7 с медными пластинками у.
